SKIFT WIPP KONTR RØD RUND

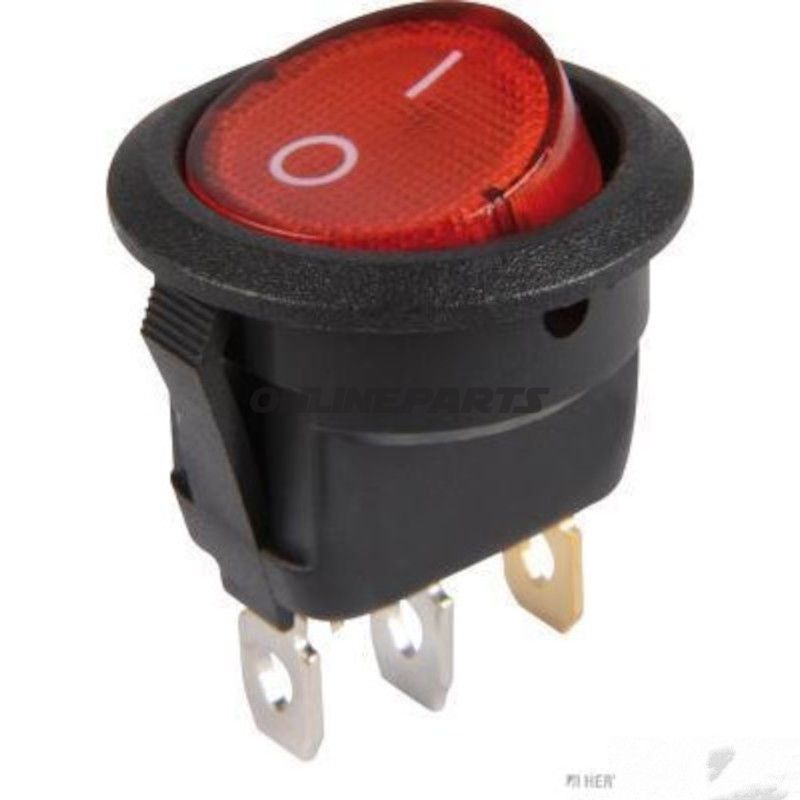

Rund rød vippekontakt (illuminated) til panelmontage — 20 mm, 3-polet

Denne runde, røde vippekontakt fra Herth+Buss Elparts (GTIN 4026736483272, MPN 145.11.44) er designet til panelmontage i køretøjer og elektriske installationer, hvor en kompakt, godkendt kontakt med lysgiver og 3-polet tilslutning er påkrævet. Den er udført som en låsende (latching) kontakt med to positioner (0–1) og rockertype-aktivering, hvilket giver tydelig og mekanisk sikker betjening.

• Funktion: Skiftefunktion: latching (0–1). Rocker-aktivering giver klart taktilt stop ved skift. Indbygget lys gør kontaktens status synlig i mørke eller vanskeligere synsforhold.
• Elektriske data: Beregnet til 12 V drift med en belastningskapacitet på op til 20 A. Den 3-polet udførelse tilbyder enkelt signal- eller effektstyring med tre tilslutningspunkter.
• Tilslutning og montage: Forbindelsesteknologi: 3 x 4,8 mm fladstik. Monteres ved clipping i panel (clipped) og passer paneler med vægtykkelse op til 5 mm. Frontdiameter er 20 mm (rund form), hvilket er standarddimension for mange instrumentpaneler.
• Materialer og byggekvalitet: Front og hus er udført i hårdplast egnet til køretøjsbrug. Kontaktens terminaler er bronserede/forzinkede (typisk industriudførelse) for robust elektrisk forbindelse og korrosionsmodstand. Lysmodulet er integreret i kontakhuset uden synlige ekstraledninger, hvilket forenkler installation.
• Farve og visuel funktion: Rød oplyst kontaktlinse, egnet til markering af funktioner som nød- eller advarselsstyring. Den røde farve og det integrerede lys gør kontakten let at lokalisere og aflæse under kørsel.
• Kompatibilitet: Passer til standard 4,8 mm hurtigkoblinger og paneludskæringer med 20 mm diameter. Typisk anvendelse i motorcykler, mindre køretøjer, servicebokse og specialinstallationer, hvor plads og tydelig statusindikering er væsentlig. Kontroller altid pladetykkelse og mål før montage.
• Sikkerhed og anvendelsesområder: Latching-funktionen sikrer, at kontakten forbliver i den valgte position under vibration og brug. Anvendes til afbrydelse og tilslutning af forbrugere op til 20 A ved 12 V, fx ekstralys, pumper eller andre tilbehørskredsløb i køretøjer.

Bemærkninger ved montering og valg: Sørg for korrekt polaritet og sikring i serien med belastede kredsløb. Brug passende kabeltværsnit og sikringer til 20 A drift. Ved udskiftning af eksisterende kontakter skal du verificere, at klipsdimension og fladstik-størrelse (4,8 mm) matcher for at undgå mekaniske eller elektriske tilslutningsfejl.

Produktbetegnelse i andre sprog: Tysk: "SCHALT WIPP KONTR ROT RUND". GTIN 4026736483272 og MPN 145.11.44 er inkluderet for entydig identifikation ved reservedelsbestilling og dokumentation.
