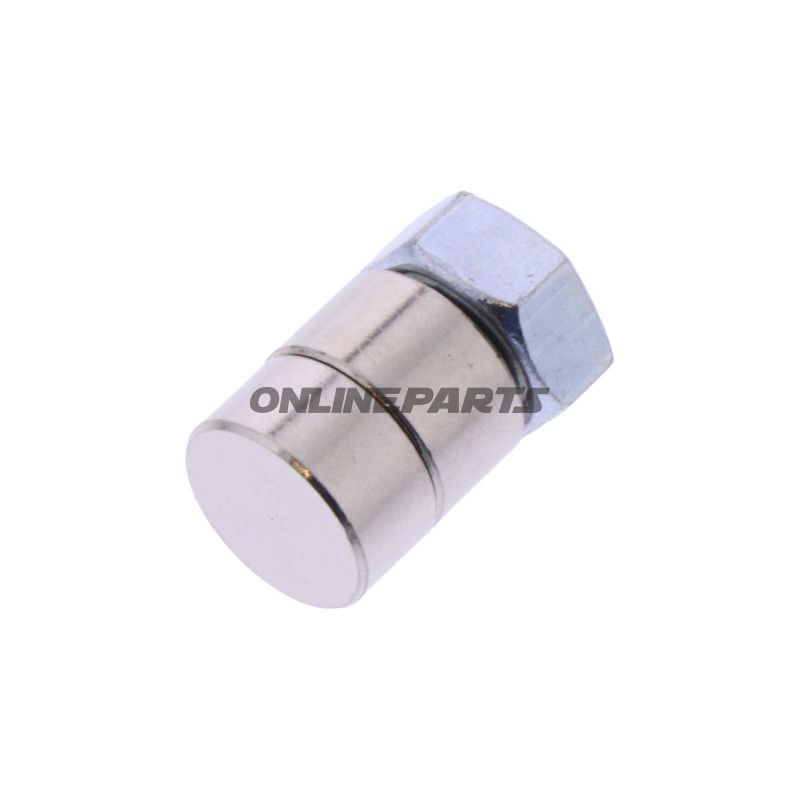

Skruenippel JMP Længde 14,2 mm Bor 2,4 mm Indhold 10

Skruenippel til Bowdenkabel, JMP – længde 14,2 mm, borehul 2,4 mm

Produktoversigt: Denne skruenippel fra JMP (MPN: 731.07.83, GTIN: 4043981411249) er beregnet til fastgørelse af bowdenkabel i greb og regulatorer. Den bruges som kabelende/fastgørelseselement, hvor et præcist borehul og en standard M5-tilslutning er nødvendig.

Funktion: Skruenippelens primære funktion er at holde bowdenkablet sikkert i greb/armatur og overføre trækkraft uden udglidning. Nippelen monteres i kabelhuset og kabelenderen føres gennem borehullet (2,4 mm). Den medfølgende M5-møtrik låser nippelen i korrekt position og sikrer dimensionel stabilitet under drift.

• Anvendelse: Til styrgreb, gashåndtag, kobling og bremsebowder på motorcykler samt lignende mekaniske assembléer hvor kabelender skal fastholdes.
• Kompatibilitet: Passer til kabelstål med ydre beklædning hvor 2,4 mm borehul er standard. M5-gengens længde og dimensioner følger almindelige mekaniske mål, så den kan erstatte tilsvarende nippeltyper med samme mål.

Dimensioner og tekniske data:

• Ydre diameter: 8,0 mm
• Skaftdiameter (shank): 6,0 mm
• Borehulsdiameter: 2,4 mm
• Samlet længde: 14,2 mm
• Gevind: M5 (gevindlængde cirka 5 mm)
• Højde på bøsning: cirka 4,5 mm

Materiale og egenskaber: Produktdata leveres i standard metaludførelse, designet til mekanisk holdbarhed og dimensionel præcision. Overflade og legeringstype er ikke specificeret i dataene; i praksis betyder det, at nippelen egner sig til almindelig værkstedsbrug under normale belastningsforhold. For korrosionsfølsomme anvendelser bør overfladebehandling eller materialeangivelse verificeres med leverandøren.

Praktiske bemærkninger for mekanikere:

• Kontroller at kabeldiameter stemmer overens med borehullet (2,4 mm) for at undgå spil eller unødig slitage.
• Sikre korrekt fastspænding af M5-møtrikken for at undgå rotation eller løshed under brug.
• Ved udskiftning af nippel: sammenlign ydre og indre diametre (8/6 mm) samt længde 14,2 mm for at matche eksisterende komponenter og undgå justeringsbehov i greb/armatur.

Yderligere tekniske data (kilde):

Brand og identifikation: Denne del er produceret af JMP (MPN 731.07.83). GTIN 4043981411249 kan anvendes til lager- og indkøbsstyring samt kontrollere kompatibilitet i reservedelsdatabaser.

Hvis du har behov for dokumentation omkring materiale eller overfladebehandling for en særlig anvendelse (f.eks. maritimt miljø eller højtemperatur), anbefales det at kontakte JMP eller leverandøren for specifik information.
