Kipkontakt GE on/off

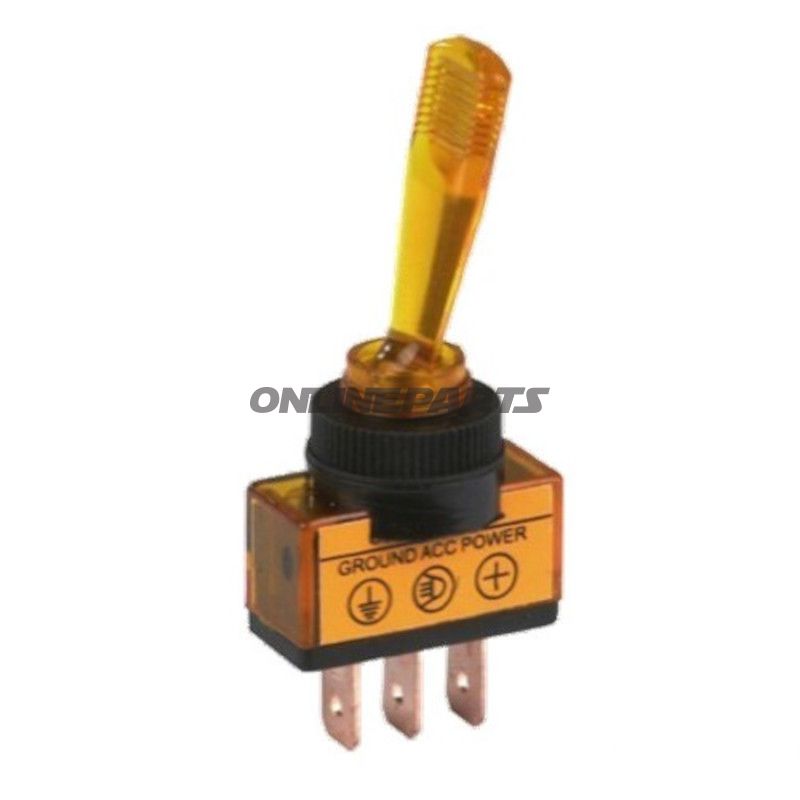

Kipkontakt (on/off) med indbygget orange indikatorlampe – panelmontering

Denne kipkontakt (on/off) fra Herth + Buss ELPARTS, MPN 145.10.17 (GTIN 4026736053499), er en kompakt panelmonteret tænd/sluk-kontakt med integreret orange (gul) indikatorlampe. Den er udført til anvendelse i 12–24 V-systemer og egner sig til applikationer hvor simpel, mekanisk kontakt og visuel statusindikering er nødvendig — fx til ekstra lys, varmetilbehør eller andre elektriske kredsløb på motorcykler og mindre køretøjer.

Funktion

• Kipkontakt med to positioner (0–1) for tænd/sluk-funktion.
• Indbygget orange indikatorlampe synlig i kontaktens top for visuel bekræftelse af tændt tilstand.
• Kontaktens låsepositioner giver tydelig mekanisk feedback ved aktivering.

Elektriske egenskaber

• Dimensioneret til 20 A ved 12 V DC og 5 A ved 24 V DC – anvendelig til typiske motorcykelbelastninger som lamper og små elektriske forbrugere.
• Tre flade stik (3 × 6,3 mm) for strømbaner og indikatorledning — standardiseret stikdesign gør tilslutning enkel ved udskiftning eller reparation.

Materialer og konstruktion

• Hus og kontaktmekanik er udført til panelmontering med installationsdiameter 11,7 mm og monteringsmulighed i pladetykker op til 2 mm. Materialevalg fokuserer på mekanisk holdbarhed og elektrisk sikkerhed under normalt driftsmiljø.
• Flade stik i metal sikrer god elektrisk kontakt; lampens kuppel er fremstillet i transparent/orange plast for optimal synlighed.

Mekaniske mål og montage

• Panelhul: Ø 11,7 mm.
• Paneltykkelse: op til 2 mm anbefalet.
• Overflademonteret med låseposition 0–1; monteringsprincip kræver adgang fra fronten ved indpresning i forudboret hul.

Kompatibilitet og anvendelse

• Velegnet til elektriske kredsløb i motorcykler, ATV'er og andre små køretøjer, hvor en enkel tænd/sluk-betjening med visuel status er nødvendig.
• Kan erstatte tilsvarende kipkontakter med 6,3 mm flade stik og samme installationsdiameter; kontrollér altid strømkrav i det eksisterende kredsløb før udskiftning.

Sikkerheds- og installationsbemærkninger

• Sørg for korrekt sikring i kredsløbet i forhold til maksimal strøm (20 A ved 12 V). Ved højere belastninger bør kontakten ikke anvendes uden passende relæ eller forstærkning.
• Tørre, vibrationsbegrænsede monteringsforhold anbefales; ved meget fugtige eller korrosive miljøer bør ekstra beskyttelse anvendes.
• Kontrollér polforbindelser og isolering efter montering. Strøm må først tilsluttes efter korrekt fastgørelse i panelet.

Identifikation

Produktet fremstilles under artikelnummer (MPN) 145.10.17 og kan spores via GTIN 4026736053499. Den almindelige betegnelse er kipkontakt GE on/off (på tysk sometimes angivet som "Schalt Kipp Kontr GE ein/aus").
