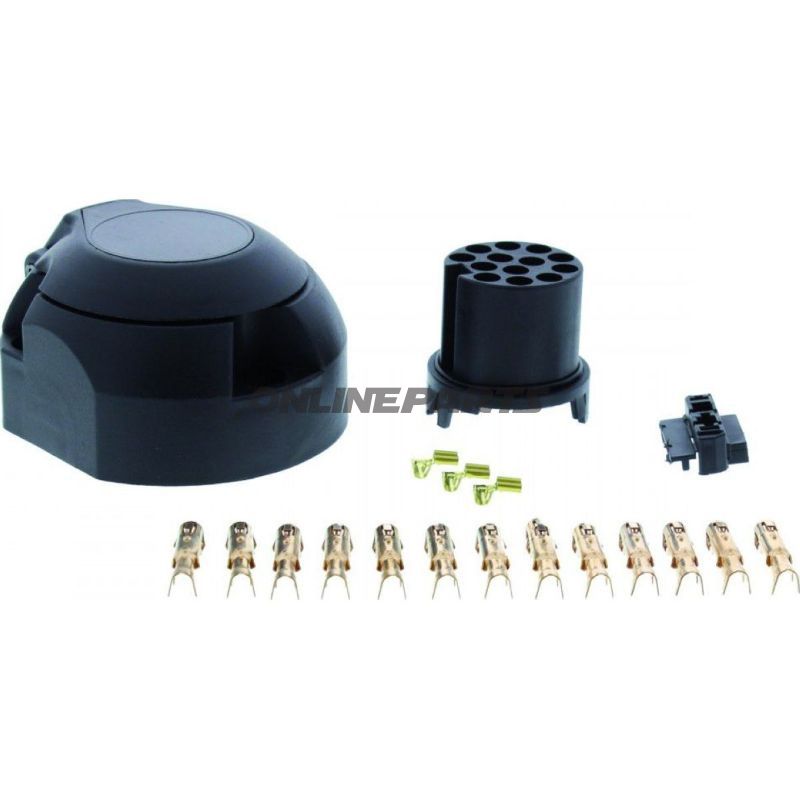

Stikdåse 13-polig 12V Kunststoff

13-polet 12V stikdåse i kunststof til trailer-/tovs-forbindelse (Jaeger)

Denne 13-polede stikdåse i kunststof er beregnet til elektrisk forbindelse mellem køretøj og trailer eller anhænger i 12 V-systemer. Produktet følger ISO 11446-standarden og er udført efter Jaeger-designprincipper, hvilket gør det velegnet til reparation, udskiftning eller brug i værkstedsmiljøer, hvor kompatibilitet med standardiserede 13-polet stik er nødvendig.

• Funktion: Giver den fulde 13-polet forbindelse for blink, baglygte, tågelygter, baklys, batteriopladning og andre funktioner defineret af ISO 11446. Integreret mikrokontakt (åbner/lukker/veksler) håndterer skiftefunktioner i stiksystemet.
• Spænding og standard: 12 V, overholder ISO 11446.
• Montering og udgang: Udført med mulighed for enten lige eller sideudgang, hvilket giver fleksibilitet ved montering i forskellige køretøjs- eller anhængermiljøer.
• Kontakttype: Kontakter udformet til krympning, så ledere fastgøres med krympelemmer (crimp) for pålidelig elektrisk forbindelse ved korrekt udført krympning og montage.
• Opbygning: Konstruktion i kunststof med en opbygninghøjde på ca. 40 mm, hvilket er relevant ved trange montageforhold.

Materialer og egenskaber

Huset er fremstillet i holdbar kunststof med god kemisk og elektrisk isoleringsevne. Kontakterne er designet til krympeforbindelse og bør monteres med kondominerede krympeledere og korrekt krympeværktøj for at sikre lav overgangsmodstand og langtidsholdbar forbindelse. Den indbyggede mikrokontakt er mekanisk enkel og egner sig til de skiftefunktioner, der ofte findes i trailerstik (f.eks. signalering eller detektering af tilslutning).

Kompatibilitet og anvendelse

Stikdåsen er lavet til standard 13-polet Jaeger-stik og passer til køretøjer og trailere, der anvender ISO 11446. Den er velegnet til værksteder, kritik reparationer eller når en eksisterende stikdåse skal udskiftes. Vær opmærksom på korrekt ledningsføring efter køretøjets eller anhængerens elschema ved udskiftning for at undgå fejlkoblinger.

Tekniske data i kort form

• Brand: Jaeger (modeltype og dimensioner følger Jaeger-arkitektur)
• MPN: 146.01.79
• GTIN: 4250060517116
• Poler: 13
• Spænding: 12 V
• Opbygninghøjde: ca. 40 mm
• Kontaktmetode: krympede kontakter
• Standard: ISO 11446

Installations- og vedligeholdelsesnoter

• Brug korrekt størrelse krympehylstre og et kvalitets krympeværktøj for at sikre mekanisk og elektrisk stabilitet.
• Sørg for korrekt tætning og placering ved montering for at undgå vandindtrængning ved ydre applikationer.
• Kontroller kontaktoverflader for oxidering ved regelmæssig vedligeholdelse; rengør og korriger forbindelser ved behov.

Produktet markeres med GTIN 4250060517116 og producentens betegnelse MPN 146.01.79 under Jaeger-brandet, hvilket kan bruges ved reservedelsidentifikation eller ved søgning efter kompatible komponenter.
