Stikdåse 2-polig med skrue

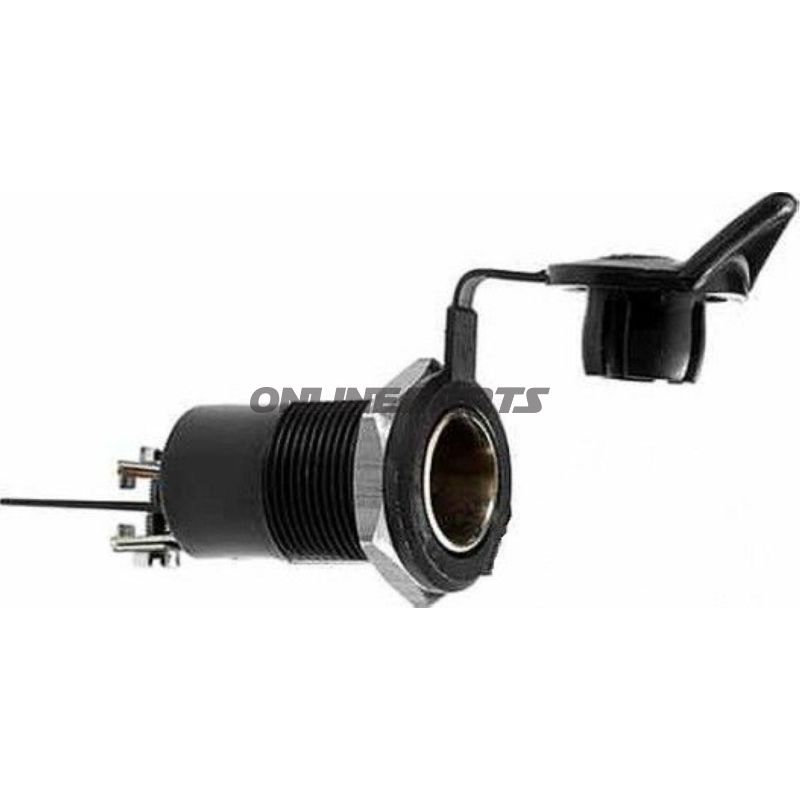

2-polig stikdåse (ISO 4165) med skrue og låg — indbygget plastfatning

Produktoversigt: Denne 2-polige stikdåse fra Hella (MPN: 146.13.91, GTIN: 4082300212365) er en kompakt indbygningsfatning i plast designet efter ISO 4165-standarden. Den leveres med låg og to skrueforbindelser (6,3 mm) og er beregnet til faste installationer i instrumentpaneler eller karrosseri, hvor der kræves en pladsbesparende strømtilslutning til 12/24 V-forbrugere.

• Funktion: Giver en standardiseret 2-polet strømtilslutning, beskyttet af et dæksel. Anvendes til ekstern strømforsyning af udstyr via stikpropper kompatible med ISO 4165.
• Standard: ISO 4165 — sikrer kompatibilitet med tilsvarende hanstik/tilslutninger brugt på motorcykler, scootere og lettere køretøjer.

Tekniske data og mål:

• Indbygningshul: Ø 18,5 mm
• Max. paneltykkelse ved montering: 7 mm
• Elektrisk belastbarhed ved 24 V: 8 A
• Skrueforbindelser: 2 x 6,3 mm (flatstik)

Materialevalg og egenskaber: Fatningen er udført i formstabil plast, valgt for sin korrosionsbestandighed, lave vægt og isolerende egenskaber. Plastikdækslet beskytter kontaktoverfladerne mod snavs og fugt i det daglige brug, men det er ikke en tryk- eller vandtæt løsning til langvarig nedsænkning. Skrueforbindelserne i 6,3 mm-format er standardiserede for at give sikker mekanisk fiksering af kabler og kompatibilitet med almindelige flatstik.

Montering og anvendelse: Monteres i et 18,5 mm boring i instrumentbrættet eller karrosseriet. Paneltykkelsen må ikke overskride 7 mm for korrekt indbygning og tætning mod panelet. For elektrisk tilslutning anvendes isolerede flatstik på 6,3 mm; sørg for korrekt dimensionerede ledere og passende sikring i henhold til belastningen (8 A ved 24 V). Kontroller at monteringsfladen er ren og fri for skarpe kanter, der kan beskadige fatningen.

Kompatibilitet og anvendelsesområder: Velegnet til motorcykler, scootere, mindre køretøjer og specialinstallationer hvor ISO 4165-stik anvendes — fx til strøm til ladere, tilbehør eller diagnostikudstyr. Produktets standardiserede udformning fra Hella sikrer kompatibilitet med øvrige ISO 4165-komponenter.

Praktiske bemærkninger:

• Produktet leveres som enkelt enhed; angivelsen af emballagestørrelser i producentteksten er bortset, så køber ikke forveksler dette med leveret antal.
• Hold øje med korrekt sikringsværdi i installationskredsen; overbelastning kan beskadige både stikdåse og det tilsluttede udstyr.
• Hvis installationen skal være udsat for kraftig fugt eller vask, overvej yderligere tætning eller en version med højere IP-klassificering.

Identifikation: Hella er angivet som producent på etiketten (MPN 146.13.91) og produktets GTIN 4082300212365 kan benyttes til entydig sporing eller indkøb hos reservedelsleverandører.
