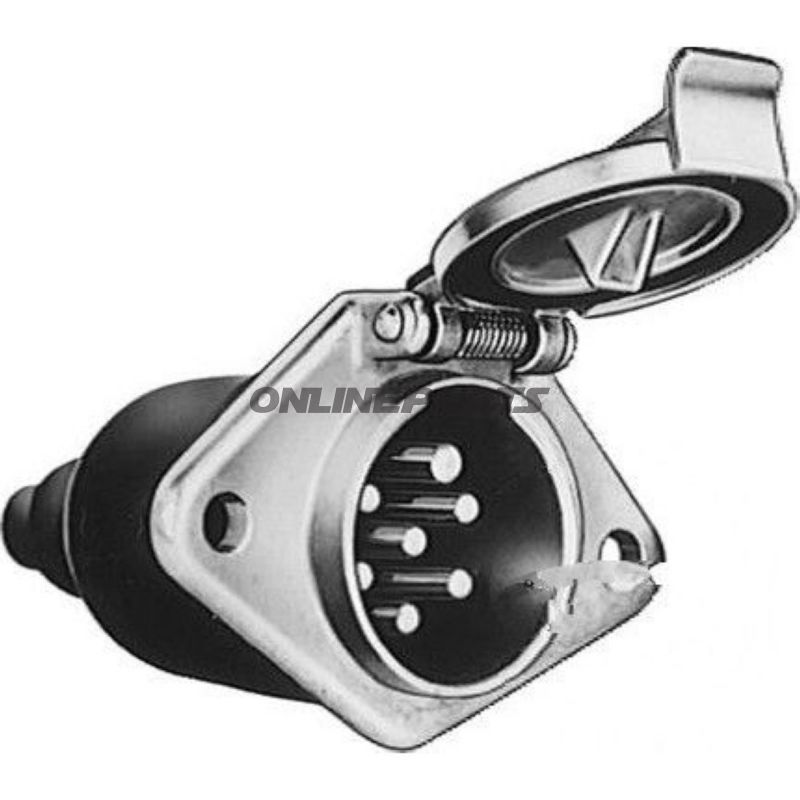

Stikkontakt 7-polet 24V aluminium M20 fladstiktilslutning

7-polet 24 V stikkontakt i aluminium med M20 fladstiktilslutning

Denne 7-polede 24 V stikkontakt (GTIN: 4026736035679, MPN: 146.79.68) er beregnet til køretøjer og tilhængere, der anvender ISO 1185 / SAE J560B (STVZO) standardens "N" udførelse. Den giver en robust elektrisk forbindelse til belysning og signalfunktioner, hvor flere kredse skal føres gennem én fælles stikforbindelse.

• Funktion: Sørger for forbindelse af 7 separate ledere til køretøjets 24 V system, herunder blink, baglys, bremselys og jord. Kontakt 31 er udført som stift (passende for standardiserede samlinger).
• Standard og kompatibilitet: Udført efter "N" standard til STVZO-funktioner (ISO 1185 / SAE J560B), hvilket betyder at formen og pol-placering passer til udstyr og stik på mange lastbiler, busser og tungere køretøjer, der anvender denne standard.

Materialer og konstruktion

• Hus i letmetal (aluminium): giver en god balance mellem lav vægt og mekanisk styrke samt korrosionsmodstand i sammenligning med ubehandlet stål.
• Gummipakning i dækslet: sikrer tætning mod fugt og snavs når dækslet er lukket, hvilket reducerer risiko for korrosion ved terminalerne.
• Kabelbeskyttelse i gummi tilslutningsåbning: dimensioneret for kabler med ydre diameter Ø 8–11 mm og 16,5–1,5 mm, hvilket muliggør almindelige installationsledere i køretøjsapplikationer.
• Fladstikforbindelser: 20 flade stik 6,3 mm i konfiguration (1 × 2-polet, 6 × 3-polede grupper) udført i CUZn med nikkellegering (CUZn / Ni), hvilket sikrer god elektrisk ledningsevne og modstand mod slid i stik-forbindelser.

Elektriske egenskaber

• Spænding: 24 V (beregnet til 24 V køretøjssystemer).
• Polantal: 7.
• Belastningskapacitet ved 24 V: typisk 15 A for 1,5 mm² ledere og op til 20 A for 2,5 mm² ledere. Disse tal angiver, hvilke ledertværsnit der kan anvendes sikkert uden termisk overbelastning.

Monterings- og installationsnoter

• Monteres typisk i karrosseri eller trailerbagende med passende M20 kabelindføring; sikr korrekt moment ved fastgørelse af dæksel og hus for at opretholde tætning.
• Kontroller, at kabeltværsnittet matcher den ønskede belastning (1,5 mm² for 15 A eller 2,5 mm² for 20 A) og anvend korrekte krympede eller pressterminaler til fladstikene.
• Kontakt 31 som stift kræver korrekt matchende modpart for at sikre pålidelig jordforbindelse.

Praktiske fordele for fagfolk

• Aluminiumsfremstilling giver lav vægt og god holdbarhed under køretøjsforhold.
• Standardiseret polopbygning og fladstiklayout gør produktet velegnet til udskiftning i eksisterende installationer uden ændring af kabeldragning.
• Tætning i dæksel og kabelgennemføring mindsker risiko for indtrængen af fugt og forlænger levetiden for kontakterne.

Produktets identifikationsnumre (GTIN: 4026736035679 og MPN: 146.79.68) kan anvendes til at sikre korrekt reservedelsmatch ved bestilling eller ved dokumentation i reservedelsstyring.
