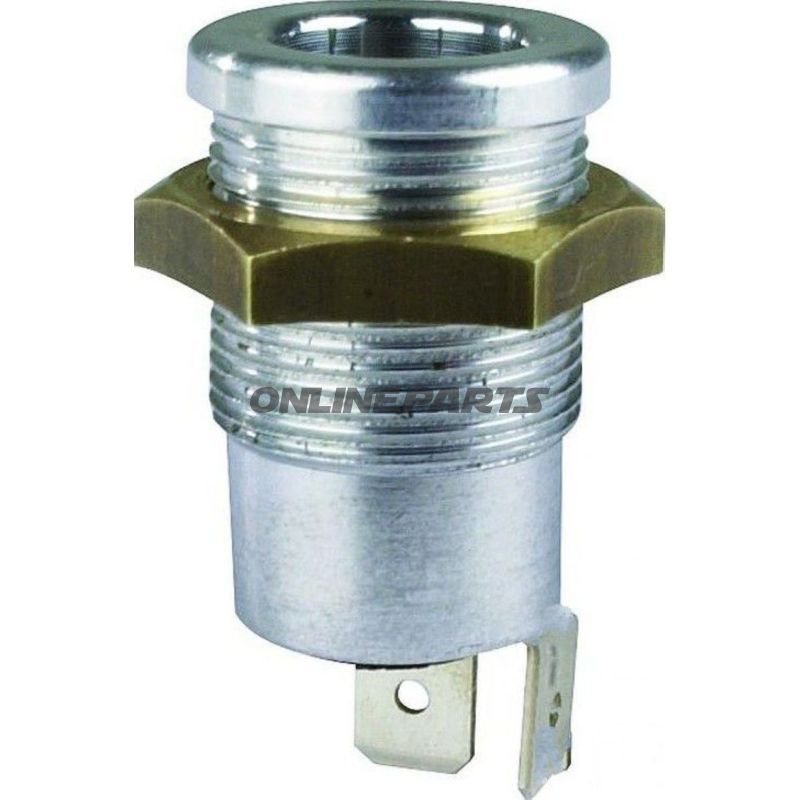

Indbygningsstikkontakt LMETALL 18A 24V

Indbygningsstikkontakt i letmetal 18 A, 24 V — 1-polet med jord

Denne indbygningsstikkontakt i letmetal er beregnet til installation i køretøjspaneler, instrumentbrætter eller andre steder, hvor en kompakt, robust og jordingstilsluttet 1-polet kontakt er nødvendig. Produktet leveres under artikelnummer (MPN) 146.75.96 og kan identificeres via GTIN 4026736411022.

Funktion og anvendelse

• Stikkontakten er 1-polet med integreret jordforbindelse og to 6,3 mm fladstikforbindelser til enkel tilslutning af strøm og jord.
• Designet til lavspændingsinstalleringer (anvendelsesområde 6–24 V), typisk i motorcykler, både, vogne og specialkøretøjer, hvor der kræves en robust strømindføring til tilbehør eller elektriske forbrugere.
• Poleret kant for pæn montering i synlige paneler.

Tekniske detaljer

• Spændingsområde: 6–24 V DC.
• Nominel strøm: op til 18 A, hvilket dækker de fleste tilbehørsforbrug ved 12 V- og 24 V-installationer.
• DIN/ISO reference: C DIN 72 591 / 4165 — overensstemmelse med almindelige dimensioner for 6,3 mm fladstik.
• Monteringshul (indbygnings-Ø): 18,5 mm.
• Udvendig diameter: 22 mm; indvendig diameter: 12 mm.

Materiale og mekaniske egenskaber

• Kabinettet er fremstillet i aluminium (letmetal). Aluminium giver god korrosionsbestandighed i normale miljøer og samtidig lav vægt sammenlignet med traditionelle metalstik.
• Overfladen er poleret ved kanten, hvilket reducerer skarpe kanter og giver et rengøringsvenligt, visuelt neutralt udseende efter montering.
• De to 6,3 mm fladstikforbindelser er standarddimensioner, som gør installation og udskiftning enkel for erfarne mekanikere.

Montering og elektrisk tilslutning

• Skærm til montering: borehul Ø 18,5 mm. Kontroller paneltykkelse og fri plads bag panelet før montering.
• Tilslutning sker med 6,3 mm fladstik; sørg for korrekt krympning eller pressamling af kabelsko for at minimere kontaktmodstand og varmeudvikling ved høje strømme.
• Jordforbindelsen er integreret i stikkontakten — sørg for sikker og lavmodstandsforbundet jordforbindelse til chassiset.

Kompatibilitet og anvendelsestips

• Passer til standard 6,3 mm fladstiktilbehør og -kabler anvendt i køretøjsinstallationer.
• På grund af aluminiumskonstruktionen bør kontaktpunkter og tilslutninger kontrolleres jævnligt for oxidation i udsatte miljøer; kontaktflader kan ved behov rengøres med passende elektrorens.
• Ved vedvarende belastning tæt på 18 A anbefales korrekt sikring og dimensionering af tilslutningskablet for at undgå spændingsfald og varmeudvikling.

Mærkning

MPN: 146.75.96 — GTIN: 4026736411022. Der er ikke angivet et særskilt brandnavn i de leverede data; identifikation og bestilling kan derfor ske ud fra MPN eller GTIN.

Kontakt din reservedelsleverandør eller brug dokumentationen for det specifikke køretøj ved tvivl om monteringsplacering eller krav til kapsling og paneltykkelse.
