SOCKET ZIG ANZULDER 20A MED FEDERDECKEL

Stikkontakt til cigarettænder / 12–24 V strømudtag, 20 A, med fjederdæksel

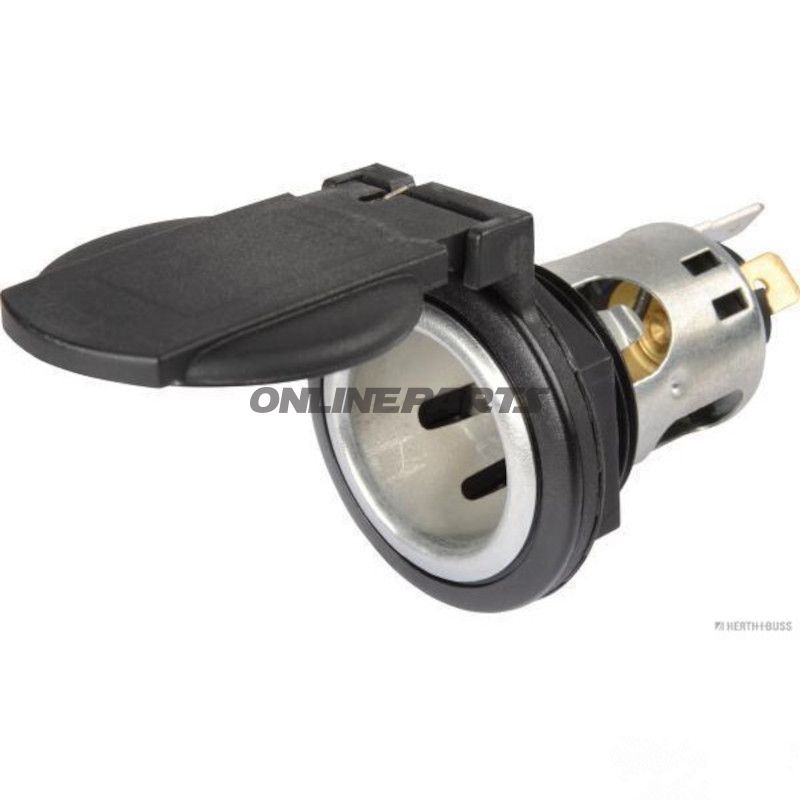

Denne enpolede stikkontakt fra Herth + Buss Elparts (MPN: 194.10.41, GTIN: 4026736474751) er beregnet til montering i instrumentbrætter og paneler, hvor der ønskes et aflåseligt strømudtag til 12–24 V-apparater op til 20 A. Den kombinerer en klassisk cigarettænder-formfaktor med et fjederbelastet dæksel, som beskytter kontaktåbningen mod snavs og fugt, når den ikke er i brug.

Funktion

• Strømudtag: Enkelt 1-polet kontakt til 12–24 V for forsyning af tilbehør (op til 20 A kontinuerligt).
• Beskytning: Fjederdæksel (snap-on cover) lukkes automatisk for at forhindre indtrængen af snavs og reducere korrosionsrisiko i åbningen.
• Montering: Gennemføringsmontering i instrumentbræt med gevindærme og skruemontering; egnet til paneltykkelser fra 2 mm til 8 mm.
• Standard: Overholder SAE J563, hvilket sikrer kompatibilitet med etablerede elektriske stikmål og tolerancer for denne type udtag.

Materialer og konstruktion

• Frontstøbning/ring: Sort forreste ring, lavet af holdbar, elektro-isolerende plast – valgt for modstand mod UV og mekanisk slitage i panelmiljøer.
• Indvendige kontakter: Metaldele konstrueret til kontinuerlig belastning på op til 20 A; overfladebehandling og legeringer er udvalgt for at minimere kontaktmodstand og reducere risiko for oxidering ved 12–24 V drift.
• Dækselmekanisme: Fjederbelastet dæksel i plast/metalkombination for robust lukning uden at kræve ekstra låsemidler.
• Emballage: Leveres i blisterpakning, hvilket beskytter enheden under transport og gør håndtering let for værksteder.

Mål og mekaniske data

• Ydre diameter: ca. 22,15 mm
• Indre diameter: ca. 21 mm
• Monteringsdiameter (panelhul): ca. 27,8 mm
• Paneltykkelse: egnet til 2–8 mm

Kompatibilitet og anvendelsesområder

Stikkontakten er velegnet til motorcykler, små køretøjer, både og specialkøretøjer, hvor plads til standard cigarettænderformat ønskes i instrumentpanelet. Overensstemmelse med SAE J563 gør den kompatibel med mange almindelige tilslutninger og tilbehør. Bemærk, at den er designet til 12–24 V-systemer og maks. 20 A; ved vedvarende høj belastning bør kredsløbsbeskyttelse (sikring) anvendes i henhold til køretøjets el-skema.

Installation og drift

• Forbor panelhul og monter med gevindærme/fastgørelse som angivet; sørg for korrekt moment ved skruemontering for at undgå deformation af panelet.
• Tilslut strøm- og jordforbindelse i overensstemmelse med gældende farvekoder og sikringskrav.
• Kontroller dækslets funktion efter montering for at sikre korrekt lukning og fjederrespons.

Produktet er identificeret med fabrikantens reservedelsnummer 194.10.41 og GTIN 4026736474751. Selvom titlen i kildematerialet er angivet uden brand, svarer konstruktion og specifikationer til Herth + Buss Elparts' typeprogram for panelmonterede cigarettænderstik.
