Loddekontakter 2.0-4.0 JMP Pakke 25 Stk.

Loddekontakter (varmekrympende) til kabelsamling 2,0–4,0 mm²

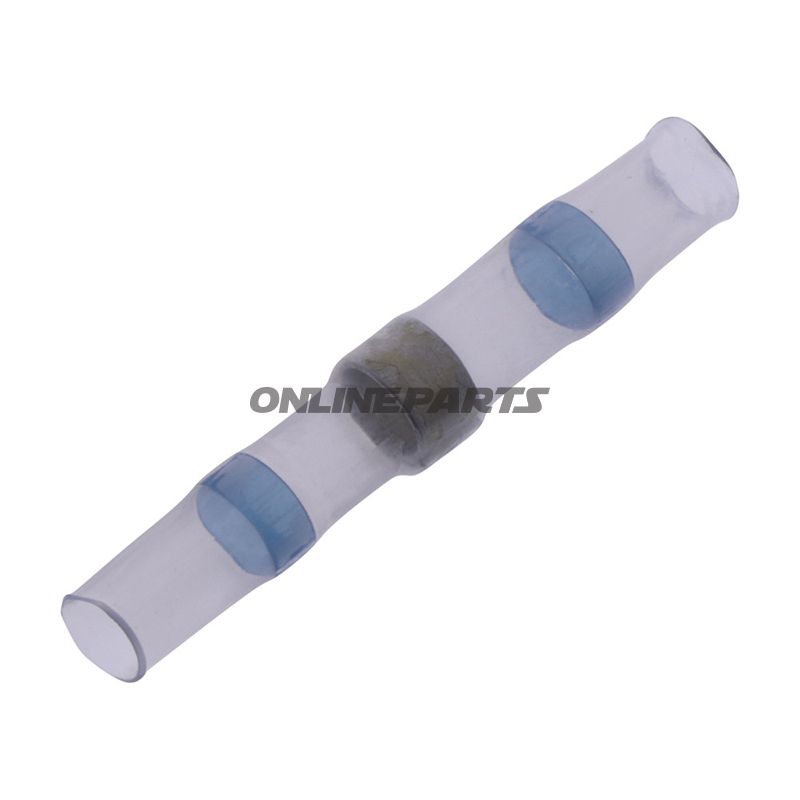

Produkt: Varmekrympeligt lodde- og stødstik fra JMP (GTIN: 4043981340600, MPN: 158.07.41). Disse loddekontakter er udviklet til elektriske kabelsamlinger hvor en mekanisk og elektrisk pålidelig forbindelse ønskes i applikationer som køretøjer, motorcykler og øvrige mobile eller vibrationspåvirkede installationer.

Funktion

• Giver en kombineret lodde- og krympeforbindelse: midterdelen smelter til en loddeforbindelse ved opvarmning, mens den omgivende varmekrympende kappe trækker sig sammen og forsegler samlingen mod fugt og snavs.
• Designet som en "butt connector" (stik/stødforbindelse) hvor to afklippede lederender skubbes ind fra hver side og forbindes centralt ved opvarmning.
• Anvendes hvor langtidsholdbar elektrisk kontakt og miljøbeskyttelse er nødvendigt, fx til kabelreparationer, tilslutninger på motorcykler, scootere eller elektriske komponenter udsat for vibration.

Tekniske egenskaber

• Ledertværsnit: velegnet til 2,0–4,0 mm².
• Længde: ca. 42 mm.
• Isoleret: ja — termokrympende ydre kappe forsegler samlingen efter krympning.
• Loddet indsats: ja — intern loddemasse smelter ved opvarmning og danner solid elektrisk forbindelse.
• Temperaturbestandighed: angivet ned til -125 °C (specificeret i leverandørdata).

Materialevalg og egenskaber

• Central loddemasse: egnede legeringer for at sikre lav overgangsmodstand og god vådning til kobberledere. Dette skaber en homogen elektrisk forbindelse mellem lederenderne.
• Ydre kappe: termokrympende polymer (typisk polyolefin eller tilsvarende sammensætning) der krymper ved opvarmning og sidder tæt om kernen. Materialet er valgt for mekanisk styrke og modstandsdygtighed over for fugt og olie, som er relevante krav ved køretøjsbrug.
• Farve: blå — benyttes ofte som farvekode for det angivne tværsnit (2,0–4,0 mm²).

Praktisk anvendelse og montage

• Forbered lederender: afisolér passende længde og sørg for ren kobberoverflade uden oxider.
• Indfør lederne i hver sin ende af loddekontakten så de mødes over loddemassen.
• Opvarm centralt med passende varmekilde (varmluftpistol, loddekolbe med passende mundstykke eller gasbrænder ved korrekt teknik) indtil loddemassen flyder og den termokrympende kappe trækker sig sammen. Undgå overophedning, som kan skade omkringliggende isolering eller komponenter.
• Afkøl og kontroller visuelt at loddemassen er flydt og at krympningen er ensartet.

Kompatibilitet og anvendelsesområde

• Velegnet til ledere i intervallet 2,0–4,0 mm² i kobber.
• Anvendes i elektriske installationer på motorcykler, tilbehør, kabelforbindelser i køretøjer samt andre vibrationseksponerede miljøer hvor en forseglet loddeforbindelse er ønsket.

Brand og identifikation

Produktet er fra JMP (MPN 158.07.41). GTIN 4043981340600 anvendes til entydig identifikation i lager- og indkøbssystemer og kan bruges ved eftersøgning af tekniske data eller reservedelsadministration.

Kvalitets- og sikkerhedsovervejelser

• Brug korrekt opvarmningsudstyr og arbejdsmiljøprocedurer ved lodning/krympeprocessen.
• Sørg for at komponentens temperaturtolerance og den omgivende kabelisolering er kompatibel med den valgte opvarmningsmetode.

Tekniske data sammenfattet: Type: butt connector; tværsnit 2,0–4,0 mm²; længde ca. 42 mm; isoleret og varmekrympende; indbygget loddemasse; temperaturbestandighed angivet ned til -125 °C.
