SPÆNDINGSFJEDER JOHN BØNNE V3400 ACHSMESSGERAET

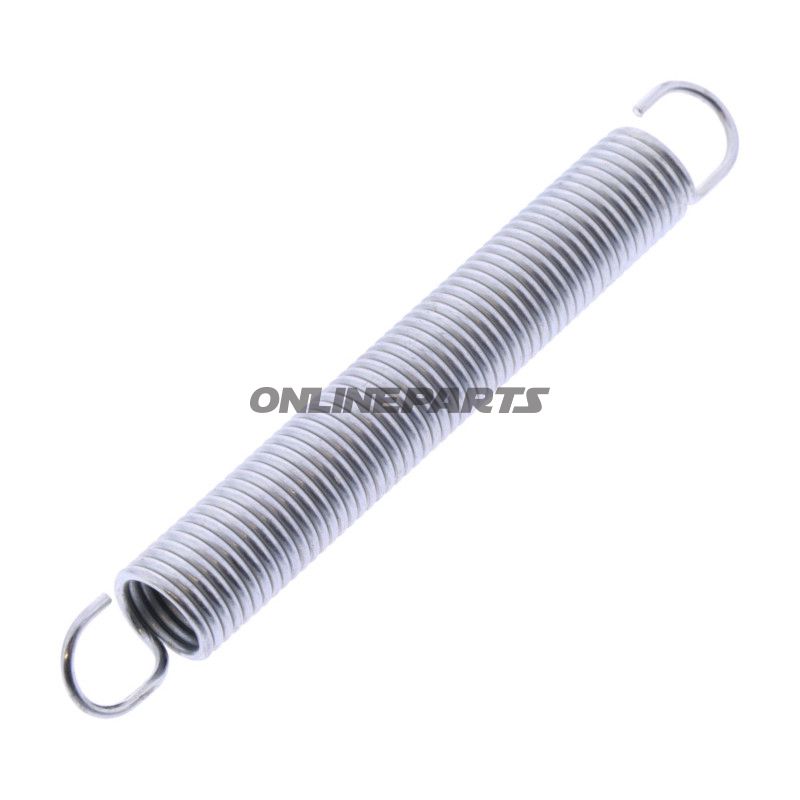

Spændingsfjeder til trækreb på John Bean V3400 akselmåler

Produkt: spændingsfjeder til trækreb på tårnhjul, beregnet til John Bean V3400 akselmåler (aligner).

Denne spændingsfjeder (John Bean originaldel nummer 1-07767A, fabrikant MPN 678.00.80) er beregnet til at holde korrekt trækspænding på reb/ledninger, som fører tårnhjulene på et John Bean V3400 akselmålesystem. Den er et reserve-/sliddel til de mekaniske dele, der sikrer præcis bevægelse og stabil positionering af tårnhjul under justering og måling.

• Funktion: Sørger for konstant trækspænding på reb mellem tårnhjul, minimerer slør og sikrer ensartet respons i alignerens bevægelige dele.
• Anvendelse: Specifikt designet til John Bean V3400 akselmåleudstyr (aligner). Monteres i systemets træk-/tårnhjulsmekanik.
• Original reference: John Bean originaldel 1-07767A, MPN 678.00.80.
• GTIN: 8054081146999.

Materiale og dimensioner

• Diameter (tråddimension): cirka Ø 10 mm — angiver fjederens overordnede tværsnitsmål for den oprindelige konstruktion.
• Længde (afslappet): cirka 78 mm — målet angiver fjederens fri længde uden belastning.
• Materialevalg: typisk varmebehandlet fjederstål for at kombinere elasticitet og holdbarhed. Overfladebehandling kan variere afhængigt af producentens leverance (rutinemæssigt zink- eller fosfateringslag for korrosionsbeskyttelse i værkstedsmiljøer).

Tekniske bemærkninger for mekanikere

• Vælg en udskiftningsfjeder med samme fri længde, tråddiameter og forspænding for at bevare alignerens kalibrering og bevægelsesmønster.
• Ved montering: kontroller tårnhjulets løb og rebets placering for at sikre, at fjederen ikke sidder skævt eller forhindrer frit løb.
• Hvis fjederen har mistet elasticitet (permanent forlængelse) eller viser korrosion, anbefales udskiftning for at bevare præcisionen i målingerne.

Kompatibilitet

Fremstillet til John Bean V3400 akselmålesystem (aligner). Da dette er en original John Bean-referencedel (1-07767A), vil dimensioner og forspænding være tilpasset den oprindelige konstruktion — brug denne del som direkte erstatning for originalkomponenter for at undgå ændringer i systemets dynamik.

Brand og identifikation

Produktet leveres som en John Bean-originalkomponent. GTIN 8054081146999 og MPN 678.00.80 er indarbejdet her for nem identifikation ved bestilling eller ved søgning i reservedelsdatabaser.

Installationstips

• Sluk og lås evt. alignerens bevægelige dele før arbejde.
• Brug passende værktøj til at af- og påsætte fjederen uden at deformere endehæftninger.
• Efter udskiftning: kontroller tårnhjulsbevægelse og udfør en basal funktionstest af aligneren for at bekræfte korrekt spænding og bevægelse.

Kontakt leverandør eller John Bean-dokumentation, hvis du har brug for detaljerede materialekoder eller certifikater vedrørende overfladebehandling. GTIN 8054081146999 og MPN 678.00.80 kan bruges ved henvendelser for hurtig identifikation.
