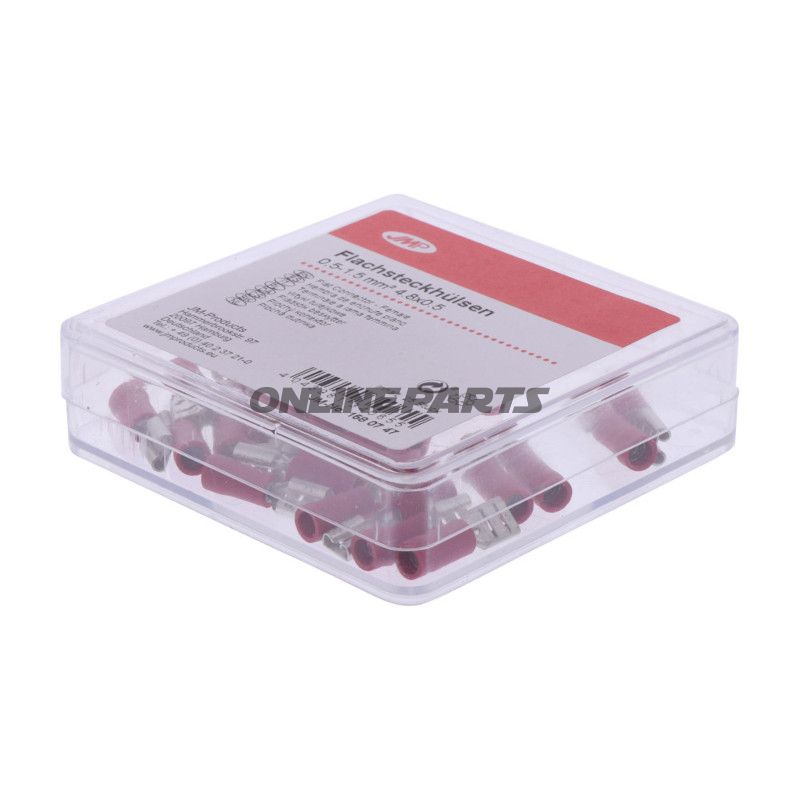

Fladt stikdåse 0,5-1,5 4,8 mm JMP Pakke 25 stk

Fladt stikdåse (hun) 4,8 mm til 0,5–1,5 mm² ledere — isoleret, JMP (158.07.47)

Produktoversigt: Denne flade stikdåse fra JMP (MPN 158.07.47, GTIN 4043981340655) er en isoleret hun-kontakt designet til 4,8 mm stiftstik og kabler med tværsnit fra 0,5 til 1,5 mm². Den anvendes til elektriske forbindelser, hvor en lavprofil, mekanisk stabil og isoleret kontaktflade er nødvendig — typisk i motorcykelinstallationer, elektronik og biltilbehør.

• Type: Hun-fladstik (spade connector female)
• Passer til: 4,8 mm stift
• Ledertværsnit: 0,5–1,5 mm²
• Dimensioner metal: Bredde x tykkelse 4,8 x 0,5 mm
• Isolering: Ja — rødt isoleringshylster
• Antal poler: 1
• Temperaturbestandighed: Opgivet til -75 °C (angivet som minimumstemperatur)
• Svejsning/lodning: Ikke beregnet til lodning

Funktion og anvendelse: Stikdåsen fungerer som den hunlige del af en flad stift-forbindelse og giver en hurtig, aftagelig elektrisk forbindelse mellem kabel og stift. Den isolerede hylster beskytter kontaktfladen mod kortslutning mod nærliggende ledere og metaldele og mindsker risiko for korrosion og mekanisk slitage under vibration. Produktet er beregnet til gentagne til- og frakoblinger i driftsmiljøer, hvor pladsen er begrænset.

Materialevalg og egenskaber: Kontaktfladen er udført i af metal (typisk tinbelagt messing eller lignende ledende legering — standard for denne type stik), hvilket sikrer god elektrisk ledningsevne og mekanisk formbarhed. Isoleringshylstret er udført i en rød plastmateriale, der giver elektrisk isolation og visuel identifikation af lederstørrelsen. Produktet er ikke forsynet med varmeskrump eller indbygget loddefalicitet; ledningsmontering udføres normalt ved presning (krimpning) for at opnå korrekt mekanisk og elektrisk forbindelse.

Kompatibilitet og monteringsanvisning: Brug passende 4,8 mm hanstik/tilhørende stift. Vælg korrekt krimpeværktøj til 0,5–1,5 mm² for at sikre mekanisk stabilitet og lav overgangsmodstand. Fjern den korrekte længde isolering fra kablet, indsæt leder i metalhylsteret og krimp efter producentens anbefalinger. Efter krimpning skal den isolerede hylster dække metalsamlingen fuldstændigt for at opretholde isolationsbeskyttelsen.

Tekniske bemærkninger: Produktet er angivet som ikke beregnet til lodning og uden varme-skrump funktion. Temperaturangivelsen på -75 °C angiver minimumsgrænse; ved gennemgående drift ved højere positive temperaturer skal komponentens specifikke materialedata tjekkes for langtidsbelastning. Anvend altid passende dimensioner og krympningsmetoder for at undgå løs forbindelse eller øget overgangsmodstand.

Identifikation: Brandet JMP indgår i produktbetegnelsen og modelnummeret 158.07.47 (MPN). GTIN 4043981340655 kan bruges til lagerstyring og dokumentation ved indkøb eller reservedelsbestilling.

Anvendelsestips for fagfolk: Kontrollér efter krimpning med trækprøve, og om nødvendigt anvend en kontaktfedt ved eksponering for fugt for at reducere korrosion. Vælg farvekodningen (rød) som visuel bekræftelse af kompatibelt ledningsområde i installationer med flere lederstørrelser.
