Flad stikdåse 0,5-1,5 6,3 mm JMP Pakke 100 stk

Flad stikdåse (hun) 6,3 mm til 0,5–1,5 mm² ledere — isoleret, JMP (158.07.71)

Produktoversigt: Denne flade stikdåse fra JMP (MPN: 158.07.71, GTIN: 4043981349160) er en isoleret hun-kontakt beregnet til 6,3 mm fladstik. Den er designet til elektriske forbindelser med ledere i tværsnit fra 0,5 til 1,5 mm² og leverer en enkel, reproducerbar forbindelse med én pol.

Funktion og anvendelse

Flad stikdåsen fungerer som en hun-modpart til 6,3 mm han-fladstik og benyttes til hurtige, aftagelige forbindelse inden for køretøjsinstallationer, instrumentering og generel kabelarbejde på motorcykler og mindre køretøjer. Den isolerede udførelse beskytter mod utilsigtet kontakt og kortslutning i trange monteringsrum. Produktet er velegnet til reparationer, udskiftning af løse kontakter og tilslutning af komponenter hvor en pålidelig, mekanisk klik-forbindelse er ønsket.

Materialer og egenskaber

• Kontaktmateriale: Metalblad til fladstik (typerne til metalspecifikation er ikke angivet i datasættet) dimensioneret til 6,3 x 0,8 mm for at passe standard 6,3 mm han-stik.

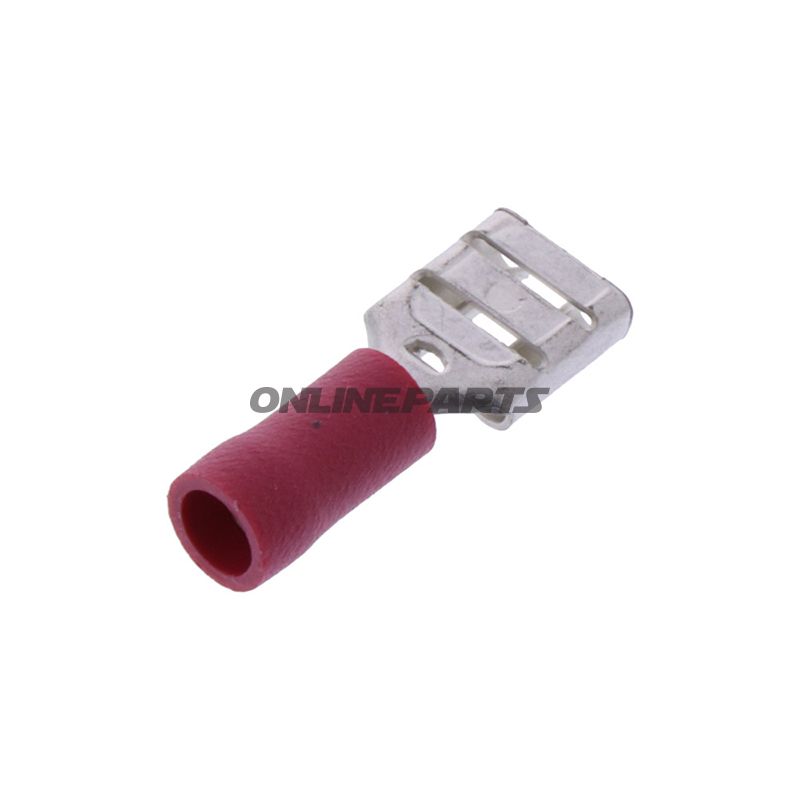

• Isolering: Rød isoleringsjakke omkring kontaktens bagende for elektrisk isolation og visuel identifikation af ledningsområde. Isoleringen reducerer risikoen for berøringskontakt og kortslutning.
• Temperaturbestandighed: Angivet temperaturmodstand er -75°C (bemærk: dataset angiver kun denne værdi; brugere bør kontrollere komplet temperaturinterval i producentens datablad før anvendelse i ekstreme forhold).
• Svejsning/konnektorer: Produktet er ikke beregnet til lodning direkte på kontaktfladen og indeholder ikke krympeflex; tilslutning sker ved indsættelse og fastklemning af afisoleret leder i kontaktens crimpe- eller indsættelseszone.

Tekniske data (udvalgte)

• Type: Hun-fladstik (spade connector female)
• Passer til skærebredde: 6,3 mm (bredde) × 0,8 mm (tykkelse)
• Ledningstværsnit: 0,5–1,5 mm²
• Poler: 1
• Isoleret: Ja
• Svejsede/loddet tilslutninger: Nej
• Heat shrink tubing: Nej
• Temperaturmodstand: angivet -75°C

Kompatibilitet og anvendelsesnoter

• Kompatibel med standard 6,3 mm han-fladstik (også kaldet 1/4" i nogle sammenhænge) — sikr at han-stikket matcher 6,3 × 0,8 mm dimensionen.
• Velegnet til ledere i det angivne tværsnit; brug korrekt krympetang eller crimpeværktøj designet til isolerede fladstik for at sikre mekanisk og elektrisk kontakt.
• Kontroller isoleringens tilstand og dimension før montering ved gentagne belastninger eller vibrationseksponerede miljøer på motorcykler.

Bemærkninger

Produktet leveres under JMP-mærket med MPN 158.07.71 og GTIN 4043981349160. Beskrivelsen i systemet nævner pakkeantallet i originaldata, men slutbrugere bør bekræfte leveringsmængde ved køb — information om emballageenheder kan variere og bør ikke antages som enkeltstykslevering uden bekræftelse.

Hvis du har brug for komplet producentdokumentation eller yderligere mål/elektriske specifikationer (f.eks. maksimal strømbelastning eller fuldt temperaturinterval), anbefales det at konsultere JMPs tekniske datablad for dette varenummer.
