Flad stikforbindelse 0,5-1,5 6,3 mm JMP Pakke 25 stk

Flad stikforbindelse (kabelsko) 6,3 x 0,8 mm til 0,5–1,5 mm² ledere

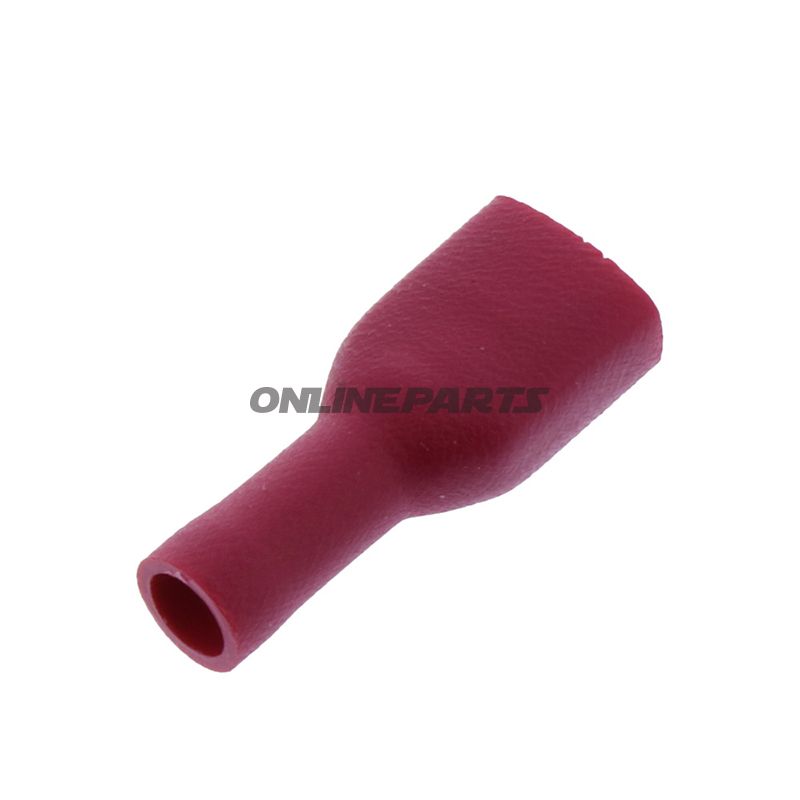

Denne fuldt isolerede flad stikforbindelse fra JMP (MPN: 158.08.41, GTIN: 4043981349863) er designet til at forbinde enkeltlederkabler med 6,3 mm spade-stik. Produktet er beregnet til brug hvor der kræves en pålidelig, mekanisk og elektrisk forbindelse mellem ledninger og fladstik på komponenter eller i stikholdere.

Funktion og anvendelse

• Giver en hurtig, aftagelig elektrisk forbindelse mellem en kabelende og en 6,3 mm flatbøsning eller hann-tilslutning.
• Velegnet til fagfolk, værksteder og avancerede gør-det-selv-opgaver på motorcykler og andet køretøjsudstyr, hvor plads og enkel tilslutning har betydning.
• Isoleringen reducerer risikoen for kortslutning ved at dække den krimpede forbindelse.

Materialer og konstruktion

• Konnektoren er en metalflig (spadekontakt) med fuld isolerende kappe. Metallet sikrer god elektrisk ledningsevne og mekanisk styrke ved til- og frakobling.
• Isoleringen (rød) giver elektrisk afskærmning og beskytter den krimpede forbindelse mod mekanisk slitage og partiel eksponering. Farven indikerer også det anbefalede kabeltværsnit (0,5–1,5 mm²).
• Produktet er ikke beregnet til lodning ved tilslutningspunktet; forbindelsen udføres ved mekanisk krimpning.

Tekniske egenskaber

• Type: Hunfladstik (spade connector female)
• Standardbredde/tværmål: 6,3 x 0,8 mm (passer til 6,3 mm han-stik)
• Anbefalet ledertværsnit: 0,5–1,5 mm²
• Isoleret: Ja (fuldt isoleret kappe)
• Antal poler: 1
• Lodning: Ikke beregnet til lodning
• Varmebestandighed: opgivet til ca. -75 °C (oplysning fra producentens tekniske data; ved høje temperaturer vurder specificerede grænser i installationsmiljøet)

Praktiske overvejelser ved montering

• Brug korrekt krimpeværktøj til isolerede terminaler for at opnå stabil mekanisk og elektrisk forbindelse uden at beskadige isoleringen.
• Sørg for at afisoleringslængden matcher terminalens udformning, så kobberlederne ikke stikker ud og forårsager korte kredsløb.
• Kontroller kompatibilitet med den modgående 6,3 mm han-kontakt, især hvis han-stikket har speciel profil eller belægning.

Kompatibilitet og anvendelsesområder

• Passer til standard 6,3 mm fladstik-systemer anvendt i køretøjer, tilbehørspaneler, relæer og stikholdere.
• Velegnet til ledninger i området 0,5–1,5 mm², typisk i signal- og lavstrømsapplikationer på motorcykler og mindre køretøjer.

Produktet leveres af JMP (MPN: 158.08.41) og kan identificeres via GTIN 4043981349863. Oplysningerne ovenfor bygger på producentens tekniske data; ved kritiske installationer bør miljøforhold og specifikke krav til temperatur, vibration og korrosion vurderes nærmere.
