Flad stikdåse 1.0-2.5 6.3mm JMP Pakke 25 stk

Flad stikdåse (kabelsko) 6,3 x 0,8 mm til 1,0–2,5 mm² – JMP (MPN 158.08.32, GTIN 4043981349788)

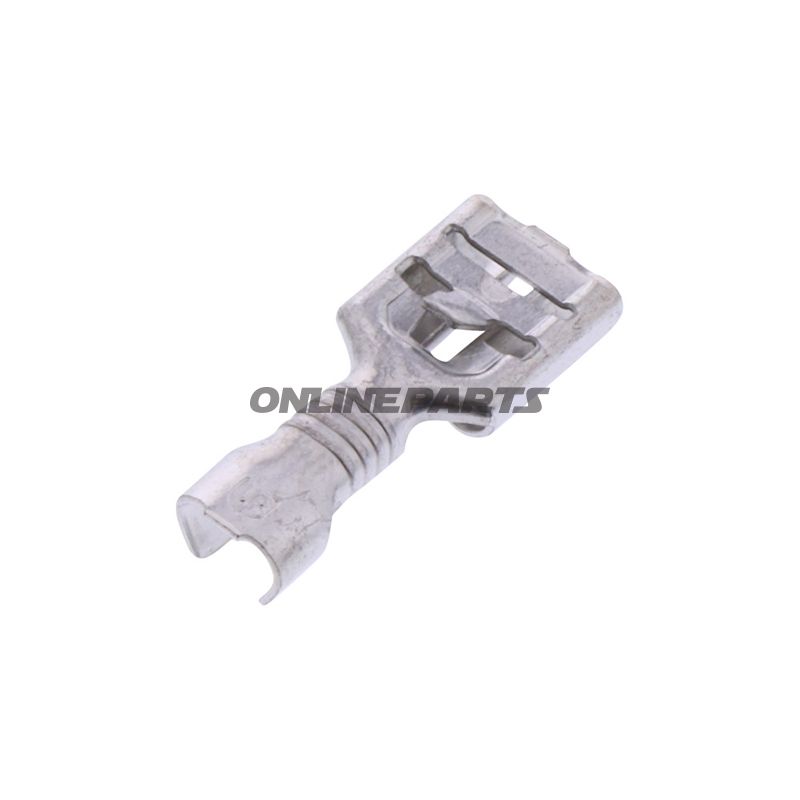

Produktoversigt: Denne uisolerede flade stikdåse fra JMP (modelnummer 158.08.32, GTIN 4043981349788) er beregnet til elektriske forbindelser hvor der kræves en flad 6,3 mm kontakt. Den er designet til kabeltværsnit mellem 1,0 og 2,5 mm² og anvendes som hunkontakt (flad stikdåse) i kabelsko- og ledningssamlinger på motorcykler, maskiner og i elektriske kredsløb hvor pladsen er begrænset.

Funktion og anvendelse:

• Flad stikdåse fungerer som hunkontakt til flade stik/horisontale terminaler (6,3 mm), hvilket gør den velegnet ved tilslutning af f.eks. terminalstik og standard fladstik.
• Designet til ikke-loddet forbindelse; forbindelsen opnås ved crimpeværktøj på lederdelen for mekanisk og elektrisk kontakt.
• Anvendes typisk i kabelinstallationer på motorcykler, ladnings- og tændingssystemer, styringsbokse og andre elektriske komponenter hvor kompakte, reproducerbare forbindelser er nødvendige.

Materiale og egenskaber:

• Uisoleret udførelse: Ingen plastik- eller varmeskrump beklædning. Det giver direkte metal-mod-metal kontakt og enkel adgang for inspektion og lodning, men kræver korrekt isolering i det færdige system hvis det udsættes for korte eller fugt.
• Kontaktdimension: 6,3 mm bredde x 0,8 mm tykkelse, designet til at matche standard 6,3 mm fladstik for sikker mekanisk låsning og lav kontaktmodstand.
• Kabeltværsnit: Velegnet til ledere fra 1,0 mm² op til 2,5 mm², hvilket dækker de mest almindelige ledningstyper på mindre køretøjer og elektriske installationer.
• Antal poler: 1-polet, enkel kontaktflade uden ekstra funktionalitet som indbygget tætning eller varmeopsugning.
• Ingen loddeforbindelse kræves/medfølger: Produktet er ikke beregnet til permanente loddeforbindelser fra fabrik, men kan efter behov loddes af tekniker under monteringsarbejde.

Tekniske data (sammenfatning):

• Type: Flad stikdåse / hun-fladkontakt (spade connector female)
• Dimension: 6,3 x 0,8 mm
• Kabeltværsnit: 1,0–2,5 mm²
• Isolering: Nej (uisoleret)
• Lodning: Ikke specificeret/ikke nødvendig for normal brug
• Poler: 1
• Producent: JMP
• MPN: 158.08.32
• GTIN: 4043981349788

Praktiske bemærkninger til montage:

• Crimp korrekt: Brug et crimpværktøj der er egnet til uisolerede terminaler for at sikre mekanisk holdbar forbindelse og lav kontaktmodstand.
• Efter isolering: Da terminalen er uisoleret, anbefales efterisolering med krympeflex eller tape i miljøer med vibrationer, fugt eller risiko for kortslutning.
• Kontroller ledningsdimension: Sørg for at lednings- og lederbeklædningen svarer til 1,0–2,5 mm² for optimal crimpkraft og kontakt.

Kompabilitet og anvendelsesområder: Passer til standard 6,3 mm fladstik og anvendes bredt i motorkøretøjsinstallationer, elektriske paneler, reparationer af stik og i prototypeopbygninger hvor plads og standardisering kræves. JMP som producent er kendt for terminaldele til køretøjsinstallationer, og MPN 158.08.32 henviser til denne specifikke uisolerede flad stikdåse.

Hvis du skal bruge flere tekniske detaljer eller specifikationer til et konkret montage- eller reparationsprojekt, kan oplysningerne om type, dimensioner, MPN og GTIN anvendes til at matche terminalen med tilsvarende hanstik og monteringsværktøj.
