Fladt stikdåse 1,5-2,5 4,8 mm JMP Pakke 25 stk

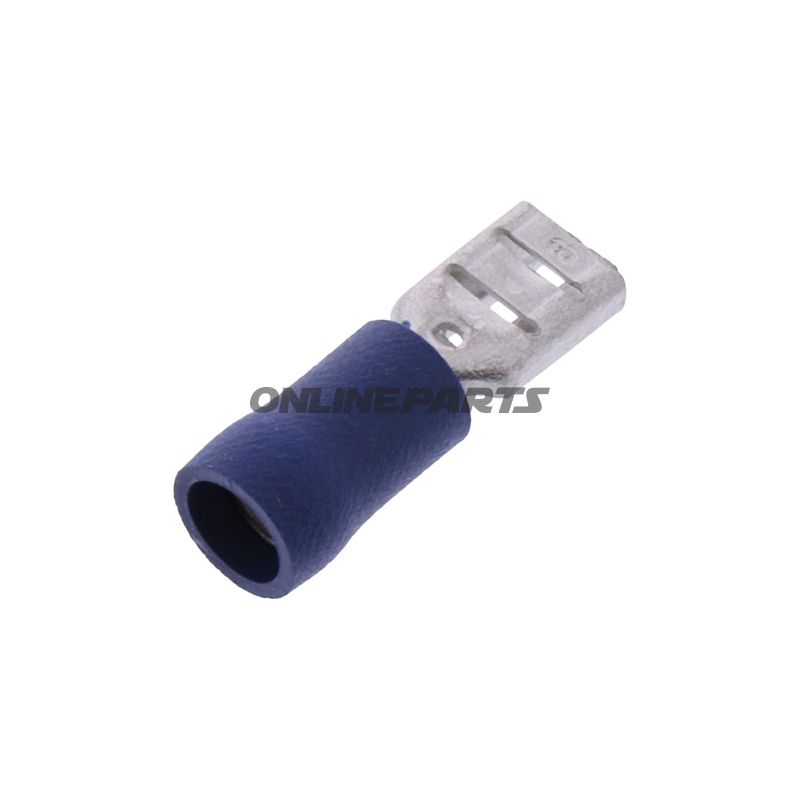

Fladt isoleret stikdåse (hun) 4,8 mm til kabeltværsnit 1,5–2,5 mm²

Produkt: JMP fladt isoleret stikdåse (hun) med samlet artikelnummer MPN 158.08.23 og GTIN 4043981349702. Dette kontaktstik er fremstillet og markedsført under mærket JMP og leveres i blå isolering, som angivet af producentens specifikationer.

Funktion og anvendelse
Stikdåsen er designet til at slutte sig til en 4,8 mm flad stift (han) og anvendes typisk i elektriske forbindelser på motorcykler, smalle kontrolpaneler og andre køretøjsinstallationer, hvor pladsen er begrænset. Den isolerede udførelse giver elektrisk beskyttelse af klemmen og reducerer risikoen for kortslutning ved mekanisk håndtering eller vibration. Produktet er beregnet til enpolige forbindelser og egner sig til hurtig af- og påmontering i felten.

Materialer og egenskaber

• Ledningsområde: Velegnet til kabeltværsnit fra 1,5 mm² til 2,5 mm².
• Kontaktbredde og tykkelse: 4,8 mm x 0,8 mm (passer til standard 4,8 mm fladstifter).
• Isolering: Plastisk isoleringshylster i blå farve; isolationen giver grundlæggende mekanisk beskyttelse og elektrisk isolation, men er ikke krympebar eller varmekrympende.
• Metalstik: Den indvendige ledende del er fremstillet af metal (normalt tinbelagt kobberlegering eller lignende) for at sikre god elektrisk kontakt og korrosionsmodstand under normale driftsforhold.
• Temperaturbestandighed: Angivet ned til -75 °C for at sikre funktion ved lave temperaturer; brug altid komponenter inden for producentens samlede temperatur- og belastningsspecifikationer.
• Lodning: Produktet er ikke beregnet til lødede forbindelser (svejse/loddepunkt er ikke en del af udførelsen).

Kompatibilitet og anvendelsesnoter

• Passer til 4,8 mm fladstik (standard-størrelse i bil- og motorcykelinstallationer).
• Anvendes til én pole/kontakt pr. enhed (enkeltdåse).
• Velegnet til faste kabelender med korrekt afisoleret leder og svejsefri klemme; sørg for korrekt aflastning og skjult spænding ved installation for at undgå træk på kablet.
• Brug i applikationer med moderate mekaniske krav; ved kraftig vibration eller korrosive miljøer anbefales ekstra foranstaltninger (f.eks. beskyttende huse eller korrosionsbeskyttelse).

Tekniske data (oversigt)

• Type: Hun fladstikdåse (spade connector female)
• Størrelse: 4,8 mm (bredde) x 0,8 mm (tykkelse)
• Kabeltværsnit: 1,5–2,5 mm²
• Antal poler: 1
• Isoleret: Ja
• Lodning: Nej
• Varmekrympning: Nej
• Temperaturbestandighed: angivet til -75 °C

Identifikation
Denne komponent er angivet af producenten JMP med MPN 158.08.23. GTIN 4043981349702 kan bruges til entydig identifikation i indkøbs- og reservedelsstyringssystemer.

Praktiske råd til montøren

• Sørg for korrekt afisolation af leder til anbefalet længde, så metalkontakten får fuld mekanisk klemmeflade.
• Kontroller at fladstiften er 4,8 mm bred og intakt før indsættelse for at undgå løse kontakter.
• Ved gentagen afmontering bør både stik og kontakt visuel inspiceres for slitage eller deformation.

Brand: JMP. MPN: 158.08.23. GTIN: 4043981349702.
