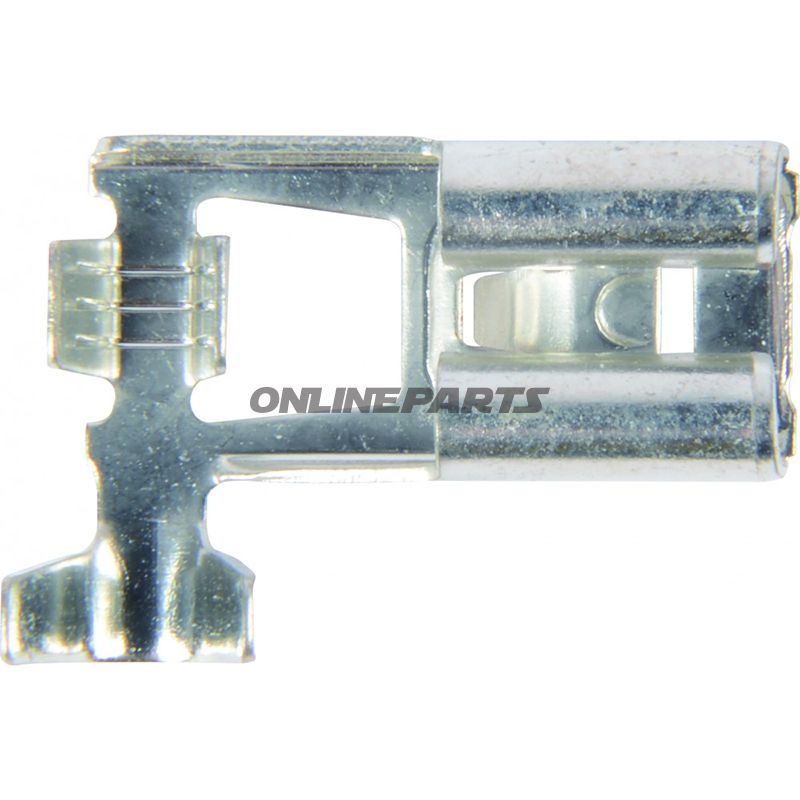

Flad stikprop 1,5-2,5 6,3 mm

Flad stikprop (han) 6,3 mm til kabeltværsnit 1,5–2,5 mm²

Produktfunktion
Denne flade stikprop er en presset (krimpet) elektrisk forbindelse beregnet til 6,3 mm flade stik (ofte kaldet 6,3 mm spade/fastnitte). Den fungerer som han-ende i et stift/fladstik-system og sikrer en mekanisk og elektrisk forbindelse mellem ledning og vippe-/tilslutningspunkt uden lodning. Den indbyggede låsekam (rastnase) giver forbedret fastholdelse i isolerede klemmer eller huse, hvor en sådan mekanisk fiksering er nødvendig.

Materialer og udførelse
Stikket er fabrikeret i forzinket messing (messing, tinpladeret), hvilket kombinerer god elektrisk ledningsevne fra messing med korrosionsbeskyttelse fra tinbelægningen. Materialevalget reducerer risiko for oxidering ved udsatte forbindelser og forbedrer levetiden i almindelige motorcykel- og køretøjsmiljøer. Konstruktionen er ikke isoleret og har ingen krympeslange, hvilket betyder at elektrisk isolation og mekanisk stressaflastning normalt håndteres via kabelskoens eller det omkringliggende kabels installation.

Tekniske egenskaber

• Kabelføring: egnet til ledere med tværsnit fra 1,5 til 2,5 mm².
• Stikdimension (bredde × tykkelse): 6,3 mm × 0,8 mm — kompatibel med standard 6,3 mm flade hun-stik.
• Længde: ca. 15,4 mm (total længde for metaldelen).
• Antal poler: 1 (enkelt kontakt).
• Tilslutningsmetode: krimpet/presset (ingen lodning).
• Isolering: ingen integreret isolering; anvend passende kabelsko eller varme-/krympebeskyttelse efter behov.

Anvendelse og kompatibilitet
Denne type flad stikprop anvendes bredt i elektriske installationer på motorcykler, biler og i industrielt udstyr, hvor hurtig af- og påkobling af en enkelt leder er nødvendig. Den passer til standard 6,3 mm hun-stik og -klemmer. På grund af manglende isolering bør installationen overvejes i forhold til omgivende temperatur, vibrationer og risiko for kortslutning — anvend for eksempel krympeflex eller isolerende klemmer, hvis monteringsforholdene kræver det.

Fordele ved designet

• Krimpforbindelse giver gentagen, pålidelig elektrisk kontakt når korrekt udført med passende krimptang.
• Tinbelagt messing mindsker korrosion og sikrer lav kontaktmodstand over tid.
• Rastnase forbedrer fastholdelse i mekaniske samlinger og reducerer risiko for utilsigtet frakobling ved vibrationer.

Identifikation og sporbarhed
Dette vareeksempel er angivet med fabrikantens artikelnummer (MPN) 158.09.03 og GTIN 4026736445805. Oplysningerne kan anvendes ved bestilling eller til at sikre korrekt reservedelsvalg i dokumentation og reservedelsstyring.

Monteringsanvisning (kort)
Brug en korrekt dimensioneret krimptang til kabeltværsnit 1,5–2,5 mm². Før afisoleret leder ind i krimpdelen, placer stikket i krimpeværktøjet og foretag en fast crimpning. Efter montering bør den mekaniske fastholdelse og elektriske kontinuitet kontrolleres. Hvis installationen er ubeskyttet, anbefales yderligere isolering eller brug af passende kapsling.

Bemærkninger
Produktet leveres som enkeltstående flade stikpropper uden integreret isolering eller krympeflex. Emballageangivelse til professionel distribution (VPE) er ikke inkluderet som et løfte om antal ved køb; kontakt leverandør eller salgssted for specifik emballagemængde ved ordre.
