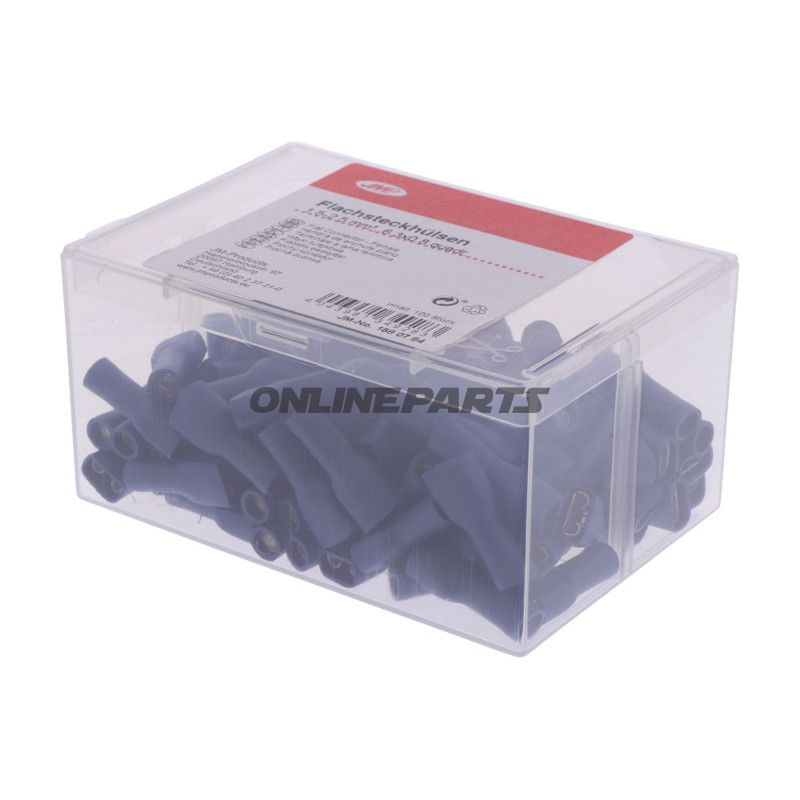

Flad stikforbindelse 1,5-2,5 6,3 mm JMP Pakke 100 stk

Flad stikforbindelse (hun) 6,3 mm til ledningsareal 1,5–2,5 mm² — JMP

Produkt: Flad stikforbindelse, fuldt isoleret, til kabelareal 1,5–2,5 mm². Dette produkt leveres af JMP og er registreret under MPN 158.07.84 og GTIN 4043981349283.

Flad stikforbindelse (ofte kaldet en hun-spade eller kabelsko til 6,3 mm fladstik) er beregnet til sikre, aftagelige elektriske forbindelser i små til mellemstore installations- og reparationsopgaver på motorcykler, køretøjer og el-systemer. Designet tillader hurtig samling og demontering uden brug af specialværktøj efter korrekt krimpning.

• Funktion: Skaber en mekanisk og elektrisk forbindelse mellem en afisoleret leder og en tilsvarende han-fladstik. Den fulde isolering beskytter mod utilsigtet kortslutning og giver mekanisk støtte ved krimpepunktet.
• Kompatibilitet: Passer til 6,3 mm han-fladstik (standard størrelse). Velegnet til ledningsarealer fra 1,5 mm² op til 2,5 mm².
• Elektrisk og mekanisk egenskab: Én-polet kontakt med godgjort elektrisk forbindelse ved korrekt crimpning. Ikke beregnet til lodning; produktet er designet til krimpforbindelser.

Materialevalg og egenskaber

• Kontaktmateriale: Metalindsats (typisk tinbelagt kobberlegering) for at sikre lederes elektriske gennemgang og korrosionsmodstand under normal brug.
• Isolering: Farvet plastkappe (blå) omkring kontaktområdet, der reducerer risikoen for kortslutning og holder krimpforbindelsen mekanisk stabil. Plastmaterialet er valgt for isolerende egenskaber og modstandsdygtighed over for vibrationer typiske i motorcykelmiljøer.
• Dimensioner: Kontaktens bladhøjde/bredde svarer til 6,3 x 0,8 mm, hvilket er standardmål for fladstik i denne klasse.
• Temperaturbestandighed: Produktdata angiver temperaturmodstand ned til -75 °C, hvilket indikerer anvendelighed i lave temperaturforhold; dog bør anvendelsesgrænser for driftstemperatur tjekkes i konkrete installationssituationer.

Praktiske overvejelser ved montage

• Forberedelse: Afisolér leder til passende længde, så metalindsatsen dækkes korrekt ved krimpning.
• Krimpning: Brug passende krimpværktøj til isolerede spadeforbindelser for at sikre både mekanisk hold og lav kontaktmodstand. Undgå lodning, da produktet ikke er beregnet til dette.
• Visuel kontrol: Efter krimpning skal isoleringen sidde tæt mod kappen, og metaldelen skal være uden synlige revner eller deformationer.

Tekniske nøglepunkter

• Type: Hun-fladstik (spade connector female)
• Egnet til: 6,3 mm fladstik
• Ledningsareal: 1,5–2,5 mm²
• Isoleret: Ja (blå kappe)
• Lodning: Ikke beregnet til loddeforbindelse
• Poler: 1
• MPN: 158.07.84
• GTIN: 4043981349283
• Brand: JMP

Beskrivelsen ovenfor indeholder produktets centrale funktioner, materialevalg og installationsmæssige forhold, så mekanikere og motorcykelejere kan vurdere anvendelighed i konkrete el-arbejder. Hvis du har behov for dimensionstegninger, specifikke strøm- eller temperaturkurver eller kompatibilitetslister til særlige stiksystemer, kan disse anmodes særskilt.
