Flad stikdåse 2,5-6,0 6,3 mm JMP Pakke 100 stk

Flad stikdåse (hun) 6,3 mm til kabeltværsnit 2,5–6,0 mm² — JMP (158.07.83, GTIN 4043981349276)

Produktfunktion

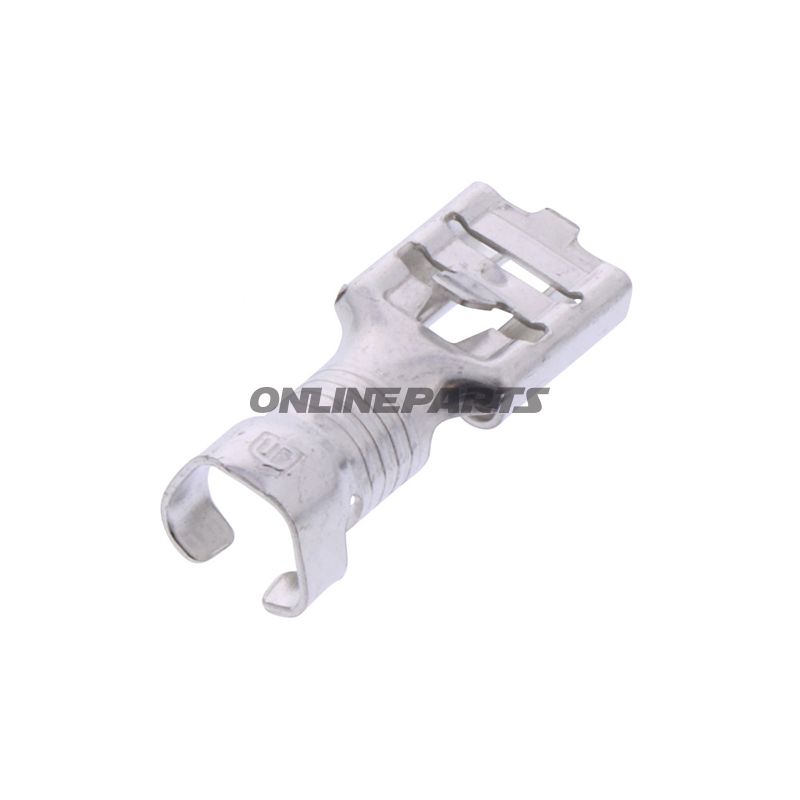

Denne uisolerede flade stikdåse fra JMP fungerer som en hunkontakt til standard 6,3 mm fladstik (blade). Den anvendes til elektriske forbindelser hvor en hurtig, aftagelig kontakt ønskes — typisk i køretøjer, maskiner og styrekasser på motorcykler eller andre mindre elektriske installationer. Designet sikrer god mekanisk fastholdelse af kablet mod kontakten samtidig med, at den ledende del giver lav overgangsmodstand ved korrekt montage.

Materialer og konstruktion
Stikdåsen er udført uden isolering og er fremstillet i et el-legeret metal, som er formstanset og bukkes for at danne kontaktkroppen. Den flade kontaktflade har dimensioner 6,3 mm (bredde) x 0,8 mm (tykkelse), hvilket svarer til almindelige 6,3 mm fladstikstandarder. Kablet påsættes ved indsnoing/kramning i den bagvedliggende krave — produktet er ikke beregnet til loddede forbindelser, og der er ingen varmekrympning eller isolerende kappe integreret.

Tekniske egenskaber

• Type: Hun-fladstik (spade connector female)
• Egnet for fladstikbredde: 6,3 mm
• Kabeltværsnit: 2,5–6,0 mm²
• Isoleret: Nej
• Er forbindelsen loddet: Nej
• Varmeflex/Heat shrink: Nej
• Poler: 1

Montering og anvendelsesnoter
For korrekt montage anbefales brug af passende crimptang til uisolerede terminaler, så både leder og krave deformeres optimalt. Over- eller undermatching af kabeltværsnit kan give dårlig kontakt eller svag mekanisk holdeevne — produktet er angivet til 2,5–6,0 mm². Da terminalen er uisoleret, skal den eftermonteres i et kabinet eller beskyttende miljø for at undgå kortslutninger og korrosion i fugtige omgivelser. Hvis isolering eller ekstra beskyttelse er nødvendig, bør der anvendes separate krympeflex-manchetter eller isolerede varianter.

Kompatibilitet og typisk brug
Denne type stikdåse matcher standard 6,3 mm hanstik og anvendes ofte til signal- og strømforbindelser i motorcykler, ATV’er, specialmaskiner og elektriske paneler, hvor plads og hurtig demontering er vigtigt. Passer til kabelsko og hanskontakt i samme standardmål.

Produktidentifikation
Producent: JMP. Fabriksnummer/MPN: 158.07.83. GTIN/varenummer: 4043981349276. Disse oplysninger kan bruges ved bestilling eller ved søgning efter kompatible hanstik og tilbehør.

Kvalitet og begrænsninger
Materialevalget og uisoleret udførelse betyder god elektrisk ledningsevne og enkel mekanisk udførsel, men også krav om korrekt miljøbeskyttelse efter montering. Produktet er ikke designet til høje vibrations- eller udendørsanvendelser uden yderligere beskyttelse mod fugt og korrosion.

Tekniske data (opsummering)
6,3 x 0,8 mm kontaktflade • Kabeltværsnit 2,5–6,0 mm² • 1 pol • Uisoleret • Ikke beregnet til lodning.
