Flad stikdåse 4.0-6.0 6.3mm JMP Pakke 100 stk

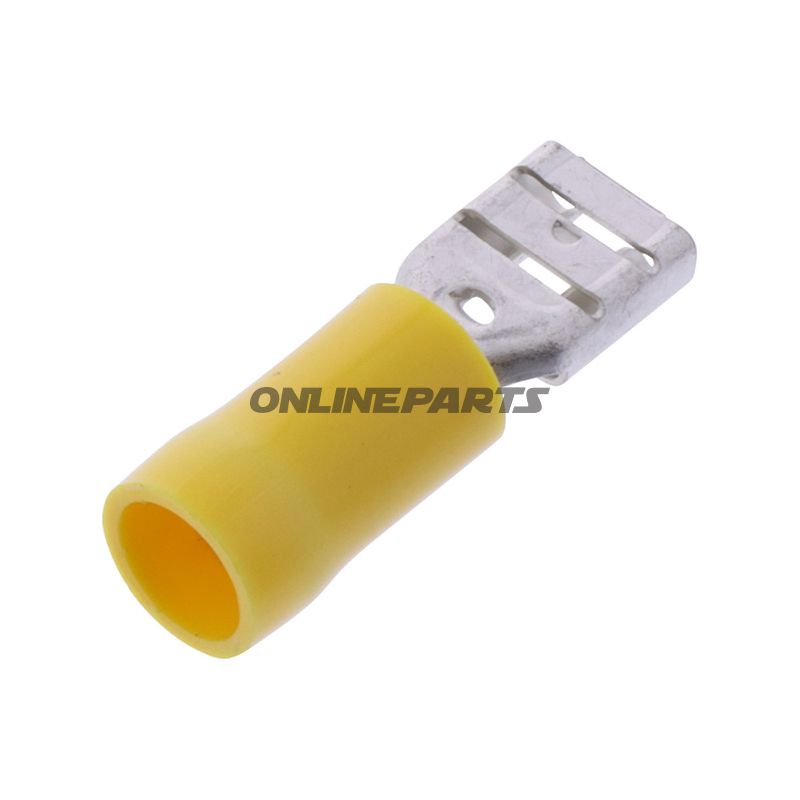

Flad stikdåse (hun) isoleret 6,3 mm til ledningsmål 4,0–6,0 mm²

Produkt: JMP flad stikdåse, isoleret, MPN 158.07.75, GTIN 4043981349207. Denne isolerede flad stikdåse er beregnet som hun-forbindelse til standard 6,3 mm fladstik og er velegnet til elektriske tilslutninger i motorcykelinstallationer, kabelreparationer og maskinelle kabelføringer hvor pålidelig elektrisk kontakt og mekanisk fastholdelse er nødvendig.

Funktion

• Skaber en elektrisk og mekanisk forbindelse mellem en leder (4,0–6,0 mm²) og en 6,3 mm kolbe/stik.
• Den isolerede konstruktion reducerer risiko for kortslutning ved at dække metaldelen, hvor klemmet udføres.
• Designet som en enkeltpols hun-kontakt til hurtig til- og frakobling i installations- og servicearbejde.

Materialer og egenskaber

• Lederdelen er fremstillet i et ledende metal (typisk tinbelagt kobberlegering), hvilket sikrer lav kontaktmodstand og god korrosionsbestandighed under normale driftsforhold.
• Isolationskappen er i gul plast, valgt for elektrisk isolering og visuel identifikation af ledningsområde (4,0–6,0 mm²). Farven angiver i praksis kabeltværsnitssortering ved montage.
• Dimensionalt: tilsigtet flange/bredde 6,3 mm med pladetykkelse omkring 0,8 mm; passer til standard 6,3 mm hanstik.
• Temperaturbestandighed oplyst til -75°C (angiver kuldebestandighed), dog bør driftstemperatur i applikation vurderes i forhold til plastens varmeegenskaber og montagesteder nær varmekilder.

Tekniske detaljer

• Type: Hun-fladstik (spade connector female)
• Egnet til: 6,3 mm hanstik
• Ledningsområder: minimum 4,0 mm² — maksimum 6,0 mm²
• Lodning: ikke beregnet til lodning (klemforbindelse)
• Isoleret: ja
• Antal poler: 1

Kompatibilitet og anvendelsesområder

• Passer til standard 6,3 mm hanstik anvendt i motorcykel- og bilinstallationer, styreenheder, relæer og stikpaneler.
• Velegnet til reparation af kabler, udskiftning af beskadigede hun-stik samt serieinstallationer hvor enkeltpols, hurtig tilslutning er påkrævet.
• Ikke egnet i applikationer med krav om varmeskrump eller hvor der kræves lodning gennem stikdelen.

Monteringstips for mekanikere

• Strim kablet til passende længde, indsæt leder i metalhullet og crimp med korrekt dimensioneret crimp-tang for 4,0–6,0 mm². En korrekt crimp sikrer lav modstand og stabil mekanisk fastholdelse.
• Sørg for at isolationskappen rummer kappen uden at plasten revner; undgå overpresning der kan deformere kontaktoverfladen.
• Kontrollér kontaktens mekaniske pasform mod han-stikket før endelig montering for at sikre god klik/hold.

Identifikation

Produktet markeres af brandet JMP og produktnummeret MPN 158.07.75. GTIN 4043981349207 kan anvendes til entydig søgning i reservedelsdatabaser og lagerstyring.
