Tændrørshætte LZFH sort NGK

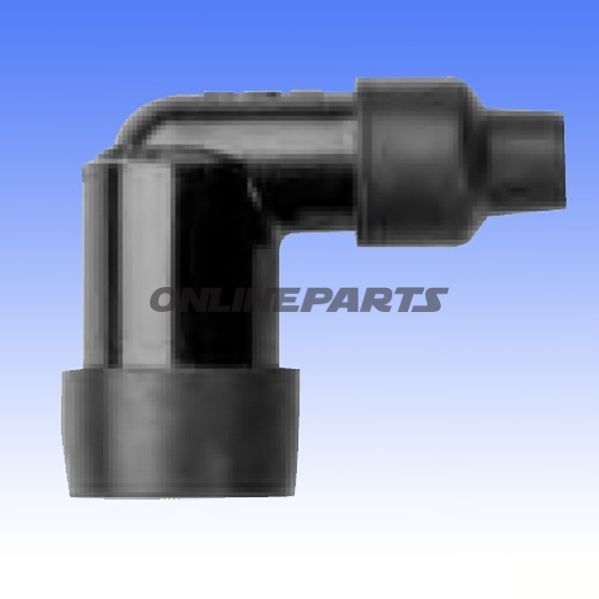

Tændrørshætte LZFH, 90° vinkel, sort – tændrørskonnektor fra NGK

Produktoversigt: Denne tændrørshætte fra NGK (MPN: 708.60.51, GTIN: 087295187104) er en vinkelmonteret konnektor beregnet til direkte montering på tændrør med 10, 12 eller 14 mm skruegevind. Hætten er en kompakt type uden integreret tændspole og uden fastgjort højspændingskabel, hvilket gør den velegnet til applikationer, hvor tændledningen tilsluttes separat.

Funktion: Hættens primære funktion er at sikre en sikker elektrisk forbindelse mellem tændrøret og tændledningen samt at beskytte tændrørets isolator og kontakt mod snavs, fugt og mekanisk påvirkning. Den 90° vinkel gør det muligt at lede tændledningen i en kontrolleret retning, hvilket kan være nødvendigt i trangt monteringsrum for at undgå skarpe knæk eller slitage på kablet.

Materialevalg og egenskaber:

• Ydermateriale: Hætten er fremstillet af fenolharpiks (phenolic resin), et materiale kendt for god elektrisk isoleringsevne og varmebestandighed ved de temperaturer, som normalt forekommer omkring tændrøret.
• Modstandselement: NGK beskriver en modstandskonstruktion baseret på keramisk materiale i deres konnektorer. Keramisk modstandselement sikrer en stabil modstandsværdi med lille afvigelse under belastning og høj temperatur, hvilket bidrager til ensartet tændingsadfærd ved brug sammen med NGK tændrør.
• Farve og overflade: Sort udførelse, som er typisk for tændrørshætter og hjælper med at skjule sod og snavs samt give en neutral visuel integration i motorrummets beslag.

Tekniske detaljer og kompatibilitet:

• Type: Cap (tændrørshætte), kompakt type.
• Skruegevind på tændrøret: understøtter 10 mm, 12 mm og 14 mm.
• Terminaltilslutning: M4 tilslutningstråd (skruegevind) for fastgørelse af ledningssko eller terminal.
• Vinkel: 90° for nem kabelstyring.
• Modstand: Produktdata angiver ikke en kiloom-værdi; NGK angiver dog i generel produktdokumentation, at deres stik kan være forsynet med modstandselementer til interferensdæmpning, udført i keramisk materiale. Denne specifikke variant angives som kompakt uden integreret tændspole.
• Undertrykkelse/afskærmning: Beskrives i NGK-materiale som effektiv til undertrykkelse af forstyrrende frekvenser, når den anvendes sammen med NGK tændrør.
• Kabel: Leveres uden fast kabel (tilsluttes separat).

Anvendelsesområder og praktiske betragtninger: Hætten er velegnet til motorcykelmotorer og små forbrændingsmotorer, hvor pladsforhold eller kabelrouting kræver en retvinklet konnektor. Den kompakte fremstilling og fenolharpiks-materialet giver god varmebestandighed tæt på topstykket. Når den kombineres med NGK tændrør anbefales det at bruge kompatible NGK tændledninger og terminaler for at opnå optimal elektrisk forbindelse og forstyrrelsesdæmpning.

Brand og identifikation: Dette er et NGK-produkt (brand NGK), MPN 708.60.51, GTIN 087295187104. NGK’s beskrivelse af produkterne fremhæver keramiske modstandselementer i deres konnektorer for stabil ydelse og undertrykkelse af elektromagnetisk interferens, når delene anvendes i kombination.

Monteringstips:

• Sørg for at tændrørets gevindstørrelse matcher (10/12/14 mm) før montering.
• Sørg for korrekt fastgørelse af M4-terminalen og brug passende terminalsko for at opnå sikker elektrisk kontakt.
• Kontroller at tændrørshætten sidder tæt over tændrørets isolator for at sikre beskyttelse mod fugt og forurening.

Hvis du har behov for at bekræfte kompatibilitet med en specifik motor eller tændrørstype, kan NGK’s reservedelskatalog eller tekniske datablad for MPN 708.60.51 konsulteres for detaljerede monteringsanvisninger og eventuelle alternative varianter.
