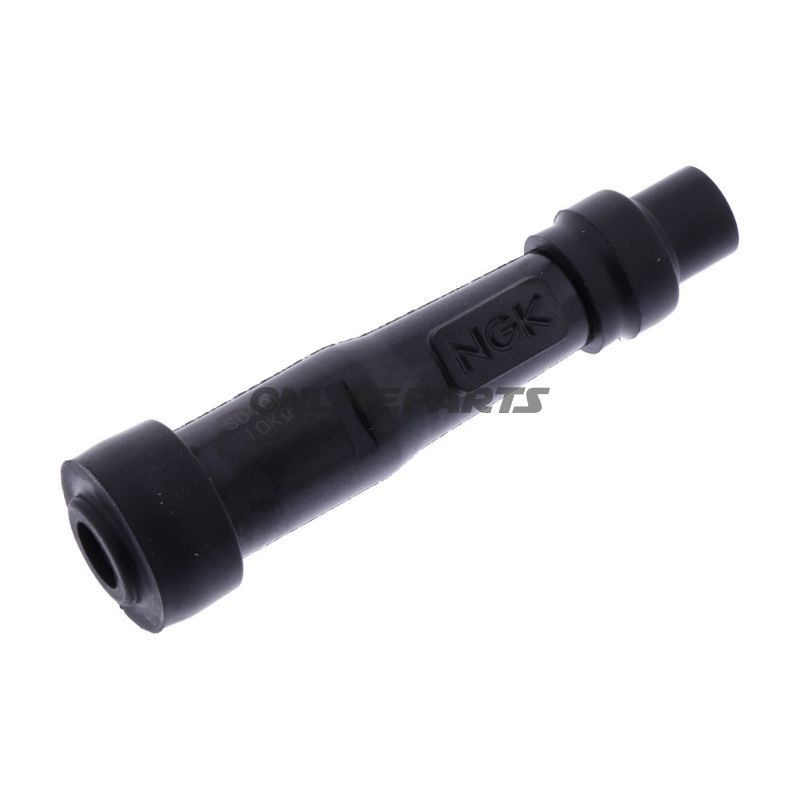

Tændrørshætte SD10F sort NGK

Tændrørshætte SD10F, direkte montage til 10 mm/12 mm tændrør — sort (NGK)

Produkt: Tændrørshætte SD10F fra NGK (GTIN: 0087295183946, MPN: 708.03.18). Denne tændrørshætte er en støjundertrykkende, lige (0°) kappe beregnet til direkte montering på tændrør med 10 mm eller 12 mm gevinddiameter. Brandet NGK indikerer komponentdesign og materialevalg til brug i tændingssystemer.

Funktion

Tændrørshætten leder tændspændingen fra tændledningens terminal ned til tændrørets elektrode og sikrer elektrisk forbindelse samt mekanisk fastholdelse. SD10F-modellen indeholder et indbygget modstandselement på ca. 10 kiloohm, hvilket dæmper elektromagnetisk interferens (RFI/EMI) over et bredt frekvensområde uden markant indflydelse på motorens køreadfærd. Produktet er udformet uden integreret tændspole og leveres uden kabel.

Materialer og konstruktion

• Isoleringsmateriale: Fenolharpiks (phenolic resin) anvendt til selve kapslen. Fenolharpiks giver gode dielektriske egenskaber, temperaturbestandighed og mekanisk stabilitet under normal driftsbelastning.
• Modstandselement: Keramisk baseret modstandselement (som anvendt af NGK) for stabil modstandsværdi og lav afvigelse ved overbelastningsforhold.
• Farve og finish: Sort kapsel med glat overflade for god tætning mod snavs og fugt i motorrum og på fælge.
• Terminal: M4 forbindelsesgevind til terminalforbindelse.

Tekniske data

De væsentlige mål og specifikationer fremgår her, så du kan vurdere kompatibilitet med eksisterende tændingskomponenter:

• Type: Kappe (cap)
• Tændrørsgevinddiameter: 10 mm eller 12 mm
• Vinkel: 0° (lige)
• Modstand: 10 kΩ (modstandsbaseret interferensdæmpning)
• Undertrykkelse: Ja (suppressed)
• Materiale: Fenolharpiks
• Terminaltilslutning: M4
• Kabel: Leveres uden kabel
• Integreret tændspole: Nej

Kompatibilitet og anvendelse

SD10F er velegnet til motorcykler og andre små motoranvendelser, hvor tændrørsdiameteren er 10 mm eller 12 mm, og hvor der ønskes dæmpning af radio- og elektronikforstyrrelser. Da hætten er lige (0°) og uden kabel, passer den direkte på tændrøret og kræver en separat tændledning eller terminalforbindelse til M4

Mekaniske og elektriske fordele

• Indbygget 10 kΩ modstand giver effektiv interferensdæmpning uden at ændre tændingskarakteristik væsentligt.
• Fenolharpiks sikrer stabil isolering ved høje temperaturer og mekanisk belastning.
• Standard M4-terminal og to gevindstørrelser for tændrør gør produktet fleksibelt i værkstedssammenhænge.

Bemærkninger til montering og reservedelsidentifikation

Kontroller altid tændrørsdiameter og terminaltype før montering. Produktbetegnelsen SD10F, MPN 708.03.18 og GTIN 0087295183946 kan bruges til at sikre korrekt reservedel ved ordrer eller ved sammenligning med fabriksspecifikationer fra NGK. Tændrørshætten leveres uden kabel og uden integreret spole — vælg passende tændledning eller kabelsko til M4-terminalen ved montering.
