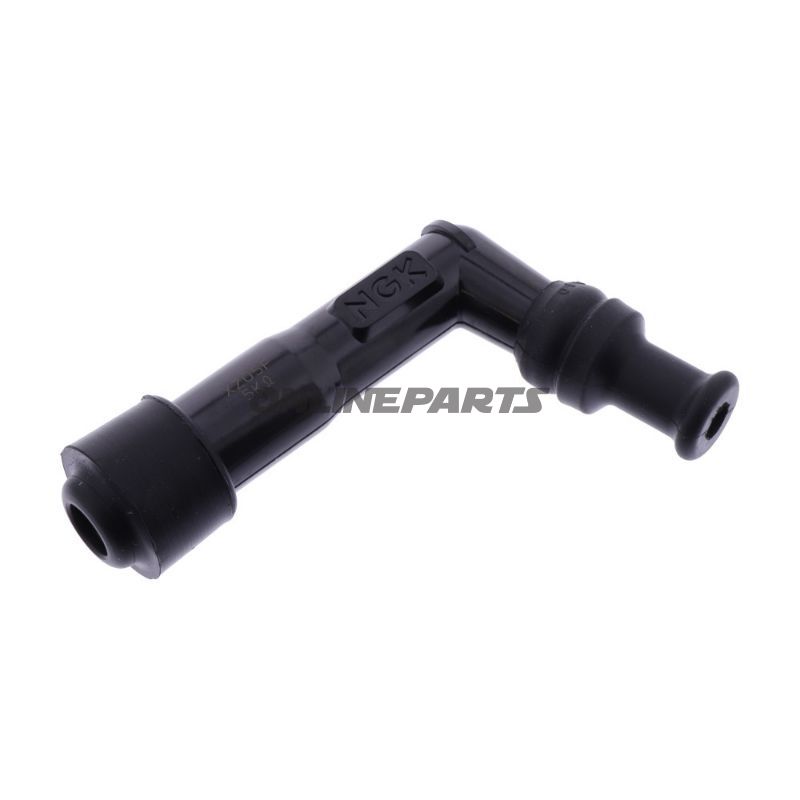

Tændrørshætte XZ05F sort NGK

Tændrørshætte XZ05F – sort tændrørsstik fra NGK til undertrykkelse af interferens

Produkt: Tændrørshætte XZ05F (NGK)
Brand: NGK
MPN: 708.03.37
GTIN: 0087295184448

Denne tændrørshætte fra NGK er et formstøbt tændrørsstik designet til at sidde direkte oven på tændrøret og sikre både elektrisk kontakt og dæmpning af højfrekvent støj. Konstruktionen er undertrykkende (supprimeret) med et indbygget modstandselement, hvilket reducerer elektromagnetiske forstyrrelser uden at påvirke motorens køreadfærd i væsentlig grad.

Funktion

• Overfører tændspænding fra tændledning/fordeler til tændrørets centerelektrode.
• Indbygget modstand (5 kΩ) dæmper interferensfrekvenser, der ellers kan påvirke elektroniske systemer som styreenheder, sensorer og radiosignaler.
• Vinklet udformning (ca. 102°) gør det lettere at føre tændledninger i trange motorrum og sikrer korrekt pasform ved mange tændrørsplaceringer.

Materialer og mekaniske egenskaber

• Kappe i fenolharpiks (phenolic resin) – et almindeligt anvendt isoleringsmateriale til tændrørshætter, som tåler høje temperaturer og har gode elektriske isoleringsegenskaber.
• Indbygget modstandselement i keramisk materiale med stabil modstandsværdi og begrænset afvigelse under belastning, hvilket bidrager til pålidelig interferensdæmpning over tid.
• Overfladefarve: sort, hvilken er standard for diskret montering og UV-/oliebestandighed i normale anvendelser.

Tekniske specifikationer

• Type: Kappe (tændrørshætte)
• Gnistmodstand: Ja (supprimeret)
• Modstandsværdi: 5 kΩ
• Vinkel: 102°
• Stikgevind diameter (til tændrør): passer til 10 mm, 12 mm og 14 mm dimensioner afhængig af modeltilpasning
• Terminaltilslutning: M4 tilslutningsgevind
• Integreret tændspole: Nej (kun hætte/kappe, uden kabletilslutning)
• Kabellængde: uden kabel (leveres som hætte uden integreret tændledning)

Kompatibilitet og anvendelsesområder

Tændrørshætten er designet til brug sammen med NGK tændrør og andre tilsvarende tændrør, hvor en 10–14 mm tændrørsdiameter og M4 terminal passer. Den indbyggede modstand gør den velegnet i motormiljøer, hvor elektromagnetisk interferens skal minimeres — eksempelvis køretøjer med følsom elektronik eller radio-/kommunikationsudstyr. Da denne enhed leveres uden ledning, er den primært relevant ved udskiftning af kapper på eksisterende tændledningssystemer eller ved tilpasning til specialkabler.

Praktiske bemærkninger til montage

• Sørg for korrekt pasform over tændrørsisolatoren, så både side- og centerkontakt er sikre.
• Kontroller M4-terminalens tilslutning og eventuelle spændeforbindelser for at undgå løse kontakter.
• Ved anvendelse i højtemperaturmiljøer skal man sikre, at kappe og tilstødende kabler har passende varmebestandighed og ikke udsættes for mekanisk slid.

NGK (MPN 708.03.37, GTIN 0087295184448) er leverandør af denne XZ05F-kappe, og produktets materialevalg (fenolharpiks og keramisk modstandselement) afspejler en balance mellem isoleringsevne, varmebestandighed og stabil elektrisk dæmpning. Produktet er relevant for mekanikere og erfarne motorcykelejere, som har behov for pålidelig støjundertrykkelse og robust tændrørsforbindelse.
