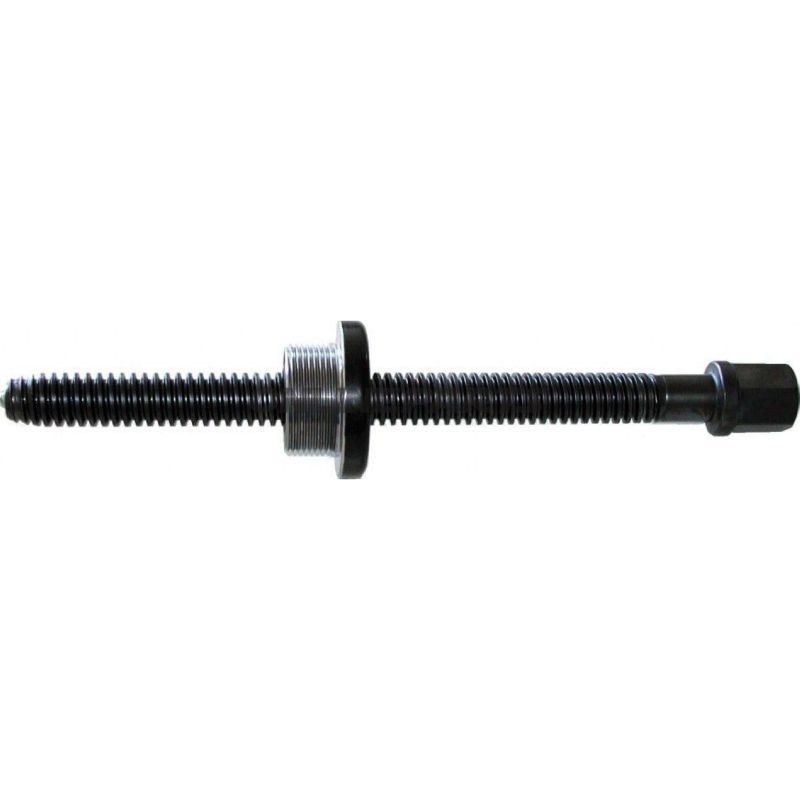

Spindeldrev til 617.00.86 — Trapezspindel TR 20x4 med M40x2 adapter
Produkt: Spindeldrev beregnet til anvendelse sammen med drev-enheden 617.00.86. Leveres af SSW Schmack under artikelnummer (MPN) 617.00.87 og registreret med GTIN 4260041792920.
Funktion og anvendelse
- Spindeldrevet omdanner rotationsbevægelse fra drivenheden 617.00.86 til lineær bevægelse via en trapezformet skrue (TR 20x4).
- Designet til mekaniske positionerings- og løftopgaver i industrielle applikationer, hvor præcis lineær bevægelse er påkrævet.
- Spindlen er konstrueret, så den tåler påvirkning fra slagværktøj/slagmoment ved montering eller ved demontering af tilhørende komponenter (angivet som "slagskruerfest").
Materialer og konstruktion
- Spindeltype: Trapezgevind (TR) 20 x 4 — valgt for robust styrke og god bærende evne ved lineær belastning.
- Gevindadapter: M40 x 2 — leverer mekanisk forbindelse mellem spindlen og den eksisterende drivenhed 617.00.86.
- Overflade og bearbejdning: Komponenter fra SSW Schmack er typisk fremstillet i varmebehandlet stål eller legeringer egnet til mekanisk belastning; denne spindel er dimensioneret til at modstå almindelige slid- og belastningsforhold uden overdrevent spil.
Tekniske egenskaber og drift
- Gevindprofil: Trapezformet profil giver høj lastkapacitet og stabil bevægelse sammenlignet med standard metriske gevind ved lineære anvendelser.
- Stigning: 4 mm pr. omdrejning — relevant for beregning af hastighed og kraftforhold mellem rotationsmoment og lineær bevægelse.
- Adapterdimension M40x2 sikrer kompatibilitet med drivakslen på 617.00.86 uden behov for omfattende modifikationer.
- Slagskruerfest: Spindlen kan tåle mekanisk påvirkning under montering, hvilket reducerer risiko for skade ved brug af momentværktøj under service.
Kompatibilitet og montering
- Specifikt beregnet til at indgå i samme system som drivmodulet 617.00.86 (se altid systemets samlede dokumentation ved montering).
- Gevindadapteren M40x2 gør tilpasning til eksisterende drivakse enkel; kontrol af tolerancer og montageposition anbefales for at undgå præstations- eller slitageproblemer.
- Tilbehør og reservedele fra SSW Schmack, herunder eventuelle møtrikker eller lejer, bør vælges ud fra producentens anvisninger for at sikre korrekt drift.
Notes og anbefalinger til fagfolk
- Ved service: Kontroller gevind, smørepunkter og eventuelle aksiale spil før genmontering.
- Materialevalg og gevindtype gør denne spindel velegnet til applikationer med gentagne belastningscyklusser; alligevel bør belastningsgrænser beregnes ud fra konkret anvendelse.
- GTIN 4260041792920 og MPN 617.00.87 kan bruges til identifikation ved bestilling af originale reservedele fra SSW Schmack.
Identifikation: Brand: SSW Schmack. MPN: 617.00.87. GTIN: 4260041792920.
