Stator til generator – reservedel til Yamaha ATV/quad

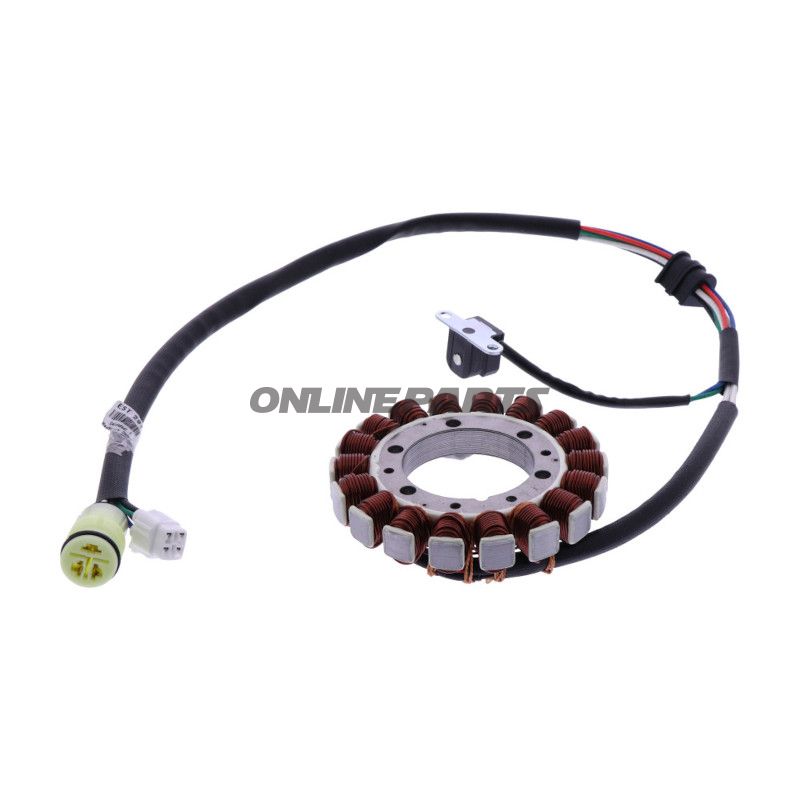

Produkt: Stator (generatorstator) fra DZE, MPN 700.36.56, GTIN 4043981461060.
Denne stator er en direkte reservedel i original kvalitet beregnet til generatoren. Statoren monteres fast i motorens generatorhus og danner sammen med rotoren det roterende magnetfelt, som genererer strøm til ladning af batteri og forsyning af køretøjets elektriske systemer. Statorens funktion er kritisk for stabil spændingsproduktion ved tomgang og ved variable omdrejningstal.
- Placering: Indvendig i motorens generatorhus, typisk dækket af et udvendigt dæksel. Kræver demontering af generator-/svinghjulsdæksel for adgang.
- Funktion: Flere viklinger (faseledninger) viklet omkring en jernkerne; omdanner rotormagnetens bevægelse til vekselstrøm, der efterfølgende rettes/også reguleres via regulator/ensretter til DC.
Materialevalg og egenskaber
Statoren fra DZE er udført med isolerede kobberviklinger omkring lamineret jernkerne, hvilket er standard for varig elektrisk ydeevne og varmeafledning i denne type komponenter. Isolationsmateriale og loddeforbindelser er udført for at matche oprindelige specifikationer med hensyn til form og funktion, så montering og elektrisk tilslutning er kompatibel med originalt udstyr.
Teknisk bemærkning ved service
- Kontroller viklingernes modstand og jordforbindelse ved mistanke om fejl (kortslutning eller afbrudt vikling).
- Undersøg svinghjulsmagneterne og nøgle/fastgørelse for skader eller løsnede dele, da rotorens magnetfelt direkte påvirker statorens ydelse.
- Vær opmærksom på temperaturoverbelastning; mørke pletter eller brændte lugte indikerer overophedning og evt. nedbrud.
Kompatibilitet og køretøjstype
De listede kompatible modeller er primært Yamaha ATV/quad (YFM og YXR serier) fra ca. 2002 til 2020. Disse køretøjer er typisk offroad/utility og bruges til både fritidskørsel og arbejdskørsel i terræn; deres generatorer er dimensioneret til lave omdrejningstal og hyppige belastningsvariationer. Et pålideligt ladeaggregat er vigtigt for start, lys og evt. ekstraudstyr på sådanne ATV'er.
Passer bl.a. til Yamaha YFM 350 og YFM/YXR 660 modeller (eksempelvis YFM 660 FWA og YFM 350 A/FWA, ca. 2002–2020).
Anbefalede kontrolpunkter ved udskiftning
- Kontroller regulator/ensretter samtidig for korrosion eller termisk skade, da en defekt regulator kan give unormale belastninger på statoren.
- Tjek generatordæksel og pakninger for olielækage, da olieforurening af statorviklinger kan føre til isolationsnedbrydning.
- Undersøg tilslutningsstik og kabelbundt for korrosion eller brud ved vibrationseksponerede ATV-installationer.
Monterings- og servicetips
- Følg momentangivelser for fastgørelsesbolte til svinghjul og dæksel for at undgå beskadigelse af stator eller rotor.
- Rens og affedt montageflader inden montering for at sikre korrekt placering og tætning.
- Efter montering: mål ladningsspænding ved normal motoromdrejning for at bekræfte korrekt funktion.
DZE MPN 700.36.56 er angivet som erstatningsdel med GTIN 4043981461060, hvilket gør den sporbar i reservedelsstyring og katalogsystemer. Brug disse referencer ved bestilling og ved sammenligning med eksisterende komponentmærker eller nummerering.
Kompatible køretøjer (udvalgte modeller/årgange)
- Yamaha YFM 660 FWA (2002–2008)
- Yamaha YFM 350 A / AS (2004–2020)
- Yamaha YFM 350 FWA / FWAN (2004–2012/2010)
- Yamaha YXR 660 F (2004–2007)
