Kondensatbatteriindstillinger

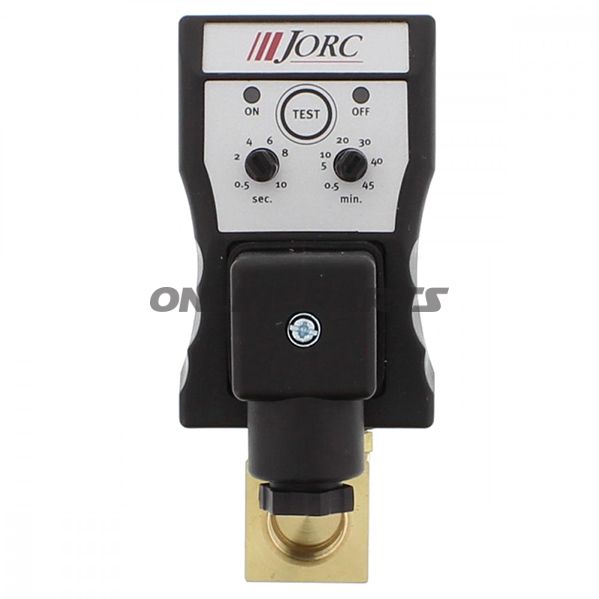

Kondensataftapningssæt til stempelkompressorer — elektronisk, tidsstyret

Blitz Rotary-sættet med MPN 673.01.70 (GTIN: 4057612406740) er en elektronisk, tidsstyret kondensataftapningsløsning udviklet til stempelkompressorer. Produktet er designet til automatisk at bortlede kondensat fra kompressorer, trykbeholdere, tørreanlæg, cyklonseparatorer og trykluftfiltre for at mindske korrosion, tryktab og slitage på komponenter.

Funktion

• Tidsstyret tømning: En indbygget timer styrer pauser og pulser, så kondensatet tappes automatisk uden manuel indsats.
• Direkte betjent magnetventil: Ventilen åbner og lukker efter timerens impulser og leder kondensatet ud gennem 1/2" indvendigt gevind.
• Anvendelsesområder: Monteres på kompressorbeholderen, separatorer eller filtre for at sikre en condensa­tfri luftbeholder og bevare kompressorydelsen.

Materialer og konstruktion

• Ventilmateriel: Ventilhus i messing, valgt for god mekanisk holdbarhed og korrosionsbestandighed i almindelige trykluftmiljøer.
• Elektronik og timer: Timeren er dimensioneret til drift i temperaturområdet ned til -10 °C (for timerdelen) og op til +55 °C; magnetventilen kræver minimum +2 °C for sikker funktion.
• Tilslutning: Standard 1/2" indvendigt gevind for nem integration i eksisterende anlæg.

Tekniske data

• Driftstemperatur: timer -10 °C til +55 °C; magnetventil +2 °C til +55 °C
• Pausetider (justerbare): 1–45 minutter
• Pulstid (justerbar): 1–15 sekunder
• Driftstryk: maks. 16 bar
• Type: 2/2-vejs direkte betjent magnetventil
• Indgang/udgang: 1/2" indvendigt gevind
• Materiale: messing (ventilhus)

Leverede komponenter

• Én tidsindstillet kontrolelement (timer)
• Én magnetventil (2/2-vejs)

Kompatibilitet og anvendelsestips

Sættet er specificeret til brug med Blitz-stempelkompressorer i BKZS- og BKES-serierne, men kan anvendes på andre systemer med lignende tryk- og tilslutningskrav. Ved installation skal man sikre korrekt placering af afløbet i den laveste punktposition for effektiv tømning, og overholde de angivne temperatur- og trykbegrænsninger for at undgå funktionsfejl.

Fordele i drift

• Reducerer behovet for manuel tømning og mindsker risikoen for kondensrelaterede fejl i trykluftværktøj og systemkomponenter.
• Sikrer stabil kompressorydelse ved at holde luftbeholderen fri for vandophobning.
• Materialevalg og direkte betjent ventiltypering giver enkel og robust funktion i typiske værksteds- og industrimiljøer.

Produktet leveres fra fabrikanten Blitz Rotary under artikelnummer MPN 673.01.70 og kan identificeres via GTIN 4057612406740. Ved spørgsmål til montage eller tilpasning til andet udstyr anbefales det at konsultere teknisk dokumentation eller en fagperson inden montering.
