Stik 1-pol 18A 24V

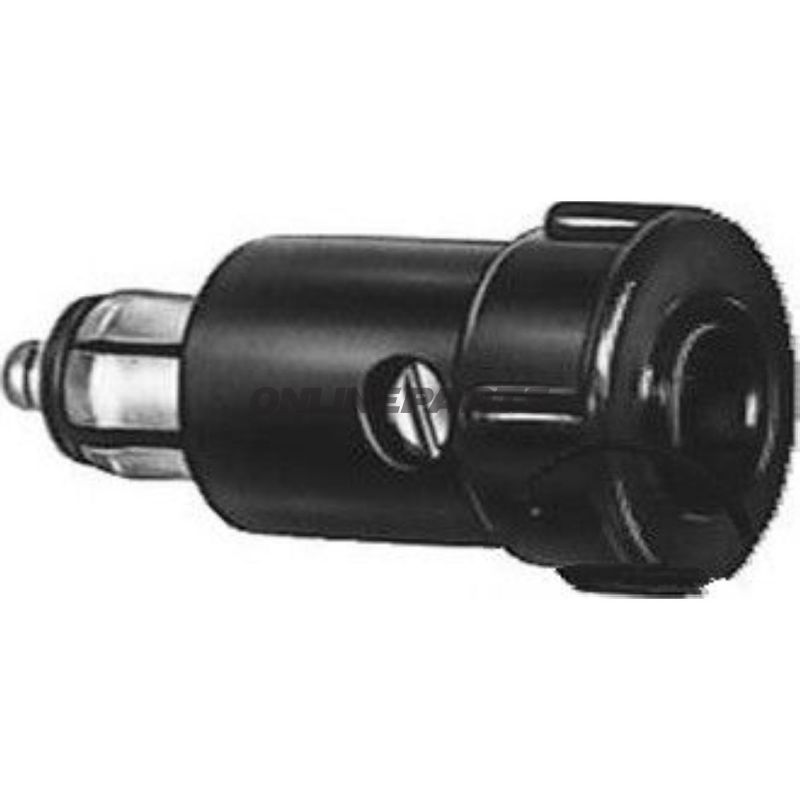

1-polig stik til 24 V (18 A) – standard ISO 4165

Produktnavn og identifikation: Dette 1-polige stik fra Hella (MPN: 146.69.60, GTIN: 4082300193008) er udført efter standarden ISO 4165 og er beregnet til 24 V-systemer med en maksimal kontinuerlig strømføring på 18 A.

Funktion og anvendelse: Stikket fungerer som en enkeltleder forbindelse til 24 V-installationer på motorcykler, køretøjer og andet mobilt udstyr, hvor en robust, kompakt 1-pol-forbindelse er påkrævet. Det anvendes typisk til forsyning af tilbehør eller enheder, hvor kun positiv eller negativ leder kræves separat, eller som del af en enkel sikret strømforsyningsløsning.

Elektriske egenskaber:

• Nominal spænding: 24 V
• Max. kontinuerlig strøm: 18 A ved 24 V
• Forbindelsestyper: 2 skrueforbindelser (CuZn) der accepterer ledere op til 2,5 mm²
• Kabelføring: åbning til kabeldiameter Ø 9,2 mm

Materialevalg og mekaniske egenskaber: Kontakter og skrueklemmer er fremstillet i kobber-zink legering (CuZn), som giver en god balance mellem elektrisk ledningsevne, mekanisk styrke og korrosionsmodstand under normale driftsforhold. Huset er designet som et standardstik efter ISO 4165 og leveres uden integreret trækaflastning; det betyder, at ekstern trækaflastning eller korrekt fastgørelse af kablet bør implementeres ved montering for at sikre lang levetid og stabil kontakt.

Montering og praktiske bemærkninger:

• Tilslutning foretages med skrueterminaler — anbefal at bruge korrekt dimensionerede kabelsko eller afisolerede ender for sikker mekanisk og elektrisk forbindelse.
• Da produktet leveres uden trækaflastning, bør monteringsstedet give mulighed for at understøtte kablet nær stikket for at undgå belastning af terminalerne ved vibrationer eller træk.
• Åbningen til kabelfremføring (Ø 9,2 mm) fastlægger maksimal kabeldiameter; tykkere kabel kræver alternativ føring eller tilpasning.

Kompatibilitet og anvendelsesområder: Som et ISO 4165-standardstik er det egnet til udskiftning eller som reservedel på udstyr og køretøjer, der benytter samme standard. Det passer til applikationer inden for motorcykeltilbehør, arbejder på 24 V køretøjsinstallationer og mobile strømforsyningsløsninger, hvor en enkel, holdbar 1-pol-forbindelse er passende.

Sikkerhed og drift: Hold strømmen under den specificerede grænse på 18 A for at undgå overophedning. Sørg for korrekt kabeldimensionering og fastspænding af skrueterminaler efter montage for at opnå lav kontaktmodstand. Ved installation i miljøer med høj fugtighed eller saltpåvirkning bør der tages hensyn til ekstra korrosionsbeskyttelse og eventuel kapsling.

Producentinformation: Hella fremstiller dette stik med varenummer (MPN) 146.69.60; GTIN 4082300193008 kan anvendes til lagerstyring og entydig identifikation ved bestilling og reservedelsarbejde.
