Stikdåse Sæt 1-polig JMP TYCO AMP Superseal

1-polet stikdåse sæt til AMP Superseal — vandtæt stikforbindelse til køretøjsinstallationer

Produkt: Stikdåse Sæt 1-polig JMP TYCO AMP Superseal fra JMP (MPN: 158.06.92, GTIN: 4043981305340). Dette sæt indeholder komponenter til at etablere eller reparere en enkeltpolet AMP Superseal-stikforbindelse i køretøjets elektriske anlæg.

Funktion og anvendelse

• Sættet er beregnet til at skabe en pålidelig, vandtæt og oliebestandig forbindelse i ledningsnettet. Det bruges til reparation af slidte eller korroderede stik samt ved montering af ekstraudstyr som f.eks. parkeringsvarmer, PDC (parkeringssensor), bakkamera eller ekstra belysning.
• Designet til universel anvendelse i personbiler, erhvervskøretøjer og motorcykler, hvor AMP Superseal-standardens tætningsegenskaber kræves.

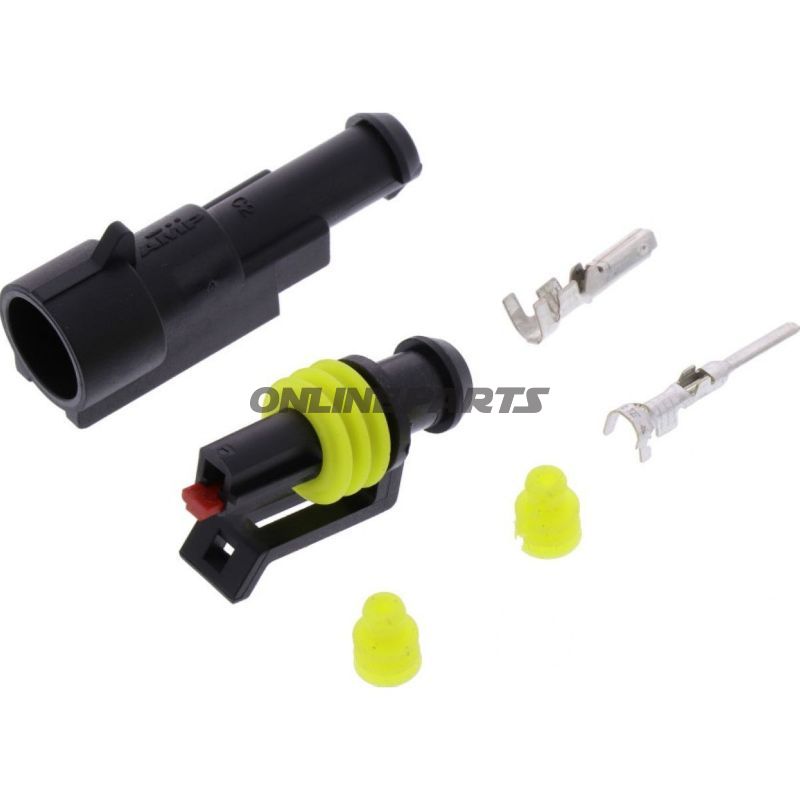

Indhold og tekniske nøgleoplysninger

• 1 AMP stiftkontakt til kabeltværsnit 0,75–1,5 mm² (stikbredde 1,5 mm, stikhøjde 0,8 mm).
• 1 AMP bøsning/kontakt til kabeltværsnit 0,75–1,5 mm² (stikbredde 1,5 mm, stikhøjde 0,8 mm).
• 2 enkeltleder-tætninger (gul, AMP beskyttelsesstopper), til tværsnit 1–1,5 mm²; diameter ca. 5,9–6,1 mm, længde ca. 7,8 mm, version ELA.
• 1 stk. 1-polet stikhus (AMP stiftgehæuse) og 1 stk. 1-polet hylsehus (AMP bøsninggehæuse).

Materialer og egenskaber

• Stift- og bøsningkontakter er fremstillet i korrosionsresistente metallegeringer med metalbelægning til god elektrisk kontakt og slidstyrke.
• Tætningerne er lavet af elastomer (gummi) med olie- og vandbestandighed, dimensioneret til AMP Superseal-systemets krav for at sikre tætning omkring isolerede enkeltledere.
• Husene er udført i teknisk plast, dimensioneret til at modstå vibrationer og temperaturvariationer normalt forekommende i motorrum og under køretøjets karrosseri.
• Der er ikke varme-skrumpemanchet eller loddeforbindelser i sættet — forbindelser udføres ved crimpe-/indspringskontakter i overensstemmelse med AMP Superseal-specifikationerne.

Kompatibilitet og monteringsinformation

• Sættet er kompatibelt med AMP Superseal-serien og passer til ledningsdimensioner 0,75–1,5 mm²; antallet af poler er 1 (enkeltpolet).
• Montering udføres ved korrekt indsætning af ledning i kontaktens crimpeområde og placering af tætningsstopperen, inden kontakten skubbes ind i stikhuset. Sørg for korrekt krympning med egnede værktøjer for at opnå elektrisk og mekanisk sikker forbindelse.
• Produktet er isoleret og beregnet til brug uden yderligere lodning eller krympeslange.

Tekniske data (sammendrag)

• Type: Connector Kit
• Egnet til: AMP Superseal-serien
• Kabeltværsnit: 0,75–1,5 mm²
• Poler: 1
• Isoleret: Ja
• Svejsning/lodning: Nej
• Varme-skrumpning: Nej

Brand og identifikation — Dette er et JMP-produkt designet til AMP TYCO/AMP Superseal-standarder. Identificer varen med MPN 158.06.92 og GTIN 4043981305340 ved ordre eller ved søgning i reservedelskataloger.

Bemærkninger til professionelle brugere

• Brug passende crimpeværktøj og kontroller mekanisk holdbarhed og tætning efter montering. Forkert krympning kan kompromittere tætning og elektrisk forbindelse.
• Fjern eventuelle rester af korrosion i kontaktområdet før montering for at sikre lav kontaktmodstand.
