Stikdåse Sæt 4-polig JMP TYCO AMP Superseal

4-poligt stikdåse-sæt til AMP Superseal – vandtæt forbindelse til køretøjsinstallationer

Produkt: Stikdåse Sæt 4-polig JMP TYCO AMP Superseal

Dette sæt fra JMP (MPN: 158.06.95, GTIN: 4043981305371) leverer de komponenter, der normalt bruges ved reparation eller etablering af en pålidelig, vandtæt og oliebestandig elektrisk forbindelse i køretøjets ledningsnet. Sættet er kompatibelt med AMP Superseal-serien og er udviklet til anvendelse i biler, erhvervskøretøjer og motorcykler ved eksempelvis montering af varmeapparat, PDC, bakkamera eller ekstra belysning.

Funktion

• Skaber en 4-polet, vandtæt stikforbindelse mellem ledningsstammer eller tilbehør.
• Muliggør udskiftning af slidte eller korroderede kontakter i kabelnettet uden at udskifte hele kabelstammen.
• Giver mekanisk låsning og tætning, som reducerer risiko for fugtindtrængning og korrosion.

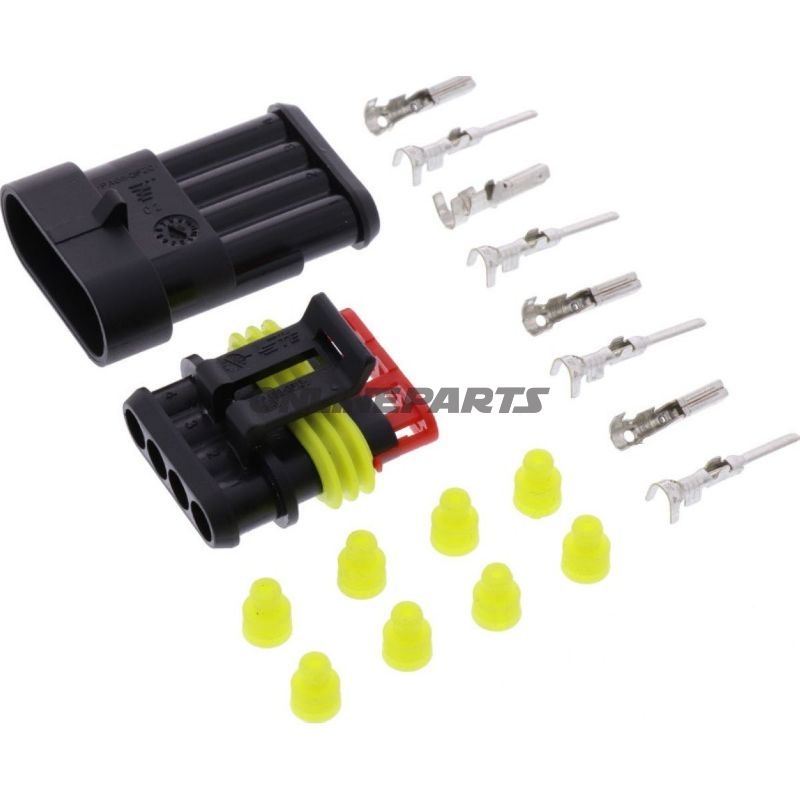

Indhold og kompatibilitet

• 1 x 4-polet stiftgehus (AMP-stifthus)
• 1 x 4-polet hylse-/bøsninggehus (AMP-buchsengehäuse)
• 4 x AMP stiftkontakter til ledertværsnit 0,75–1,5 mm² (stikbredde 1,5 mm, stikhøjde 0,8 mm)
• 4 x AMP bøsnekontakter til ledertværsnit 0,75–1,5 mm² (stikbredde 1,5 mm, stikhøjde 0,8 mm)
• 8 x enkeltleder-tætninger (gule AMP tætningspropper), egnet til 1–1,5 mm²; diameter 5,9–6,1 mm, længde 7,8 mm, version ELA

Materialer og egenskaber

• Kontakter: Metallegering passende til elektrisk ledningsevne og korrosionsmodstand (krymp- eller krimpløsning afhængig af anvendelse). Sættet er ikke beregnet med loddeforbindelser.
• Huse og tætningsdele: Polymermaterialer designet til mekanisk styrke, varme- og oliebestandighed samt tætning mod fugt. Tætningerne (gule) sikrer individuel ledertætning i huset.
• Isolering: Stiksystemet er isoleret for at forhindre kortslutning og for at opretholde elektrisk sikkerhed ved normale køretøjsbetingelser.

Tekniske data (oversigt)

• Antal poler: 4
• Egnet for ledertværsnit: 0,75–1,5 mm²
• Kompatibel serie: AMP Superseal
• Lodning: Ikke beregnet til lodning (kontakter til crimp/indsættelse)
• Tætning: Individuelle enkeltleder-tætninger med ELA-variant

Tekniske oplysninger fra producenten bekræfter, at sættet er beregnet til crimp/indsætningsmontering og ikke indeholder varmekrymperør. For korrekt montering anbefales brug af passende crimp-værktøj og kvalitetsstifter til det angivne ledertværsnit for at sikre elektrisk kontakt og mekanisk fastholdelse.

Anvendelsesbemærkninger

• Sørg for korrekt orientering af husene ved sammenkobling og kontroller klik/lås for at sikre tætning.
• Vælg korrekte kontakter og tætningspropper i forhold til lederdiameter; for små eller løse crimps kan give ringe kontakt og øget modstand.
• Produktet er velegnet til reparation eller installation i miljøer, hvor fugt og olie kan forekomme, men husk korrekt materialevalg og korrekt installationsteknik for langvarig drift.

Brand: JMP. MPN: 158.06.95. GTIN: 4043981305371.

Technical Data:
Type	:   Connector Kits
suitable for	:   AMP Superseal Serie
For cross section minimum	:   0.75 mm²
For cross section maximum	:   1.5 mm²
Soldered connections	:   No
Isolated	:   Yes
Heat Shrink Tubing	:   No
Number of poles	:   4 pole
