Stikhus Sæt 5-polig JMP TYCO AMP Superseal

5-polet stikhus sæt til AMP Superseal – vandtæt kontaktløsning til køretøjer og motorcykler

Produkt: Stikhus sæt 5-polig JMP TYCO AMP Superseal
Brand: JMP
MPN: 158.06.96
GTIN: 4043981305388

Dette sæt leverer en komplet 5-polet AMP Superseal-kompatibel stikforbindelse designet til brug i biler, erhvervskøretøjer og motorcykler. Sættet er beregnet til at danne en pålidelig, vandtæt og oliebestandig forbindelse ved reparation af slidte eller korroderede stik i ledningsnettet samt ved montering af ekstraudstyr som parkeringsvarmer, PDC, bakkamera og ekstra belysning.

Funktion

• Skaber en vandtæt og oliebestandig elektrisk forbindelse mellem sensor/tilbehør og eksisterende ledningsnet.
• Muliggør udskiftning af beskadigede stift- eller bøsningkontakter uden at skulle føre nye samlede kabler eller originale huse.
• Designet til tæt pasform i AMP Superseal-seriens huse, så stikkene forbliver forseglede under vibration og påvirkninger fra miljøet.

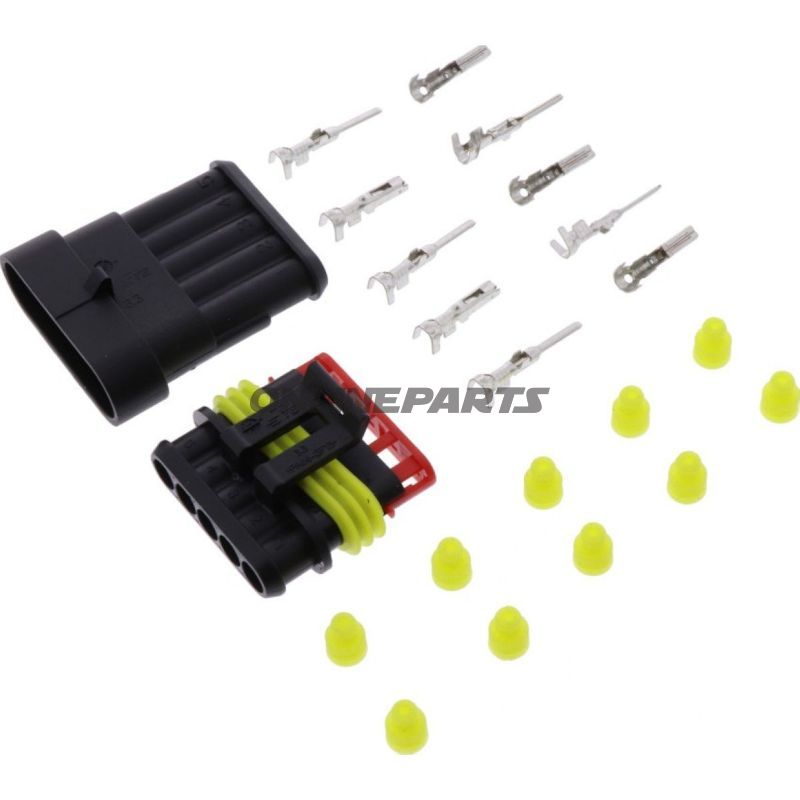

Indhold og tekniske data

• 5 stiftkontakter (AMP) til ledertværsnit 0,75–1,5 mm²; tilslutningsmål: bredde ca. 1,5 mm, højde ca. 0,8 mm.
• 5 bøsningkontakter (AMP) til ledertværsnit 0,75–1,5 mm²; samme plug-dimensioner som stiftene.
• 10 individuelle ledertætninger (gule) til tværsnit 1–1,5 mm²; diameter 5,9–6,1 mm, længde 7,8 mm, version ELA.
• 1 5-polet stikhus (stifthus) og 1 5-polet stikhylsehus (bøsninghus) i AMP Superseal-udførelse.

Teknisk oversigt: Sættet er et connector kit fra JMP til AMP Superseal-serien. Minimum ledertværsnit 0,75 mm², maksimum 1,5 mm². Forbindelser er isolerede; der medfølger ingen krympeslanger og der er ingen lodning nødvendig.

Materialer og egenskaber

• Kontakter: metallegering med overfladebehandling beregnet for korrosionsbestandighed og god elektrisk kontakt; materiale og belægning er valgt for at minimere oxidering i motorrumsmiljøer.
• Tætninger: elastomer (gummi) til tetning omkring enkeltledere, designet til at modstå olie og fugt samt forblive fleksibel over temperaturvariationer.
• Husene: teknisk plast (AMP Superseal-kompatibel) med god mekanisk styrke, modstandsdygtig mod vibration og kemikalieeksponering typisk i køretøjer.

Kompatibilitet og anvendelse

• Passer i AMP Superseal-seriens systemer og kan bruges ved reparation eller ved tilslutning af tilbehør til bil-, lastbil- og motorcykelledninger.
• Egnet til ledere i intervallet 0,75–1,5 mm²; anvend korrekt lederdimension og korrekt pressetang til crimp for at sikre holdbar forbindelse.
• Brug i miljøer hvor tætning mod fugt, støv og olie er nødvendig; korrekt montering af tætningsringe er afgørende for IP-beskyttelsen.

Praktiske bemærkninger til montage

• Brug passende crimpeværktøj til AMP-stik for at sikre elektrisk og mekanisk korrekt forbindelse.
• Kontroller at lederisolering er fjernet i korrekt længde og at tætningshylstre sidder som angivet før montagen i hylsen.
• Undgå lodning direkte i kontaktområdet, da dette kan beskadige tætningsmaterialet og ændre kontaktmodstand.

Sættet fra JMP (MPN 158.06.96, GTIN 4043981305388) leverer de komponenter, der normalt kræves for at opbygge en 5-polet AMP Superseal-forbindelse med korrekt tætning og materialevalg til køretøjsbrug.
