Stecknippel i galvaniseret stål, udvendigt gevind G 3/8 — til DN 7,2 og DN 7,8 koblinger
Produktoversigt: Denne Stecknippel fra EWO (MPN: 656.53.03, GTIN: 4030875007985) er en nippel med udvendigt gevind i galvaniseret stål designet til sammenkobling med DN 7,2 og DN 7,8 hurtigkoblinger. Den bruges primært som mekanisk forbindelsesstykke i trykluft- og væskesystemer, hvor en robust, skrueforbindelse med G 3/8‑tilslutning kræves.

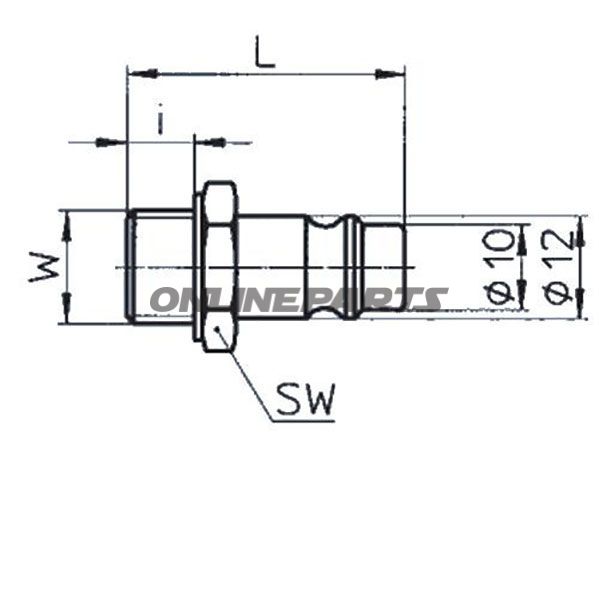

- Tilslutning: G 3/8 (udvendigt gevind)
- Samlet længde: 33 mm
- Udvendigt gevind længde: 9 mm
- Skruevidde (SW): 19 mm
Funktion og anvendelse: Stecknippelen fungerer som overgangsstykke mellem et rør, slange eller fittings og en kobling med indvendigt gevind. Den udvendige gevinddel giver en pålidelig mekanisk forbindelse, som kan monteres med standardnøgler (SW 19). Produktet er velegnet til brug i værksteder, på køretøjer eller i industriel sammenhæng, hvor DN 7,2/7,8 koblinger anvendes.
Materiale og egenskaber: Nippelen er udført i galvaniseret stål. Galvaniseringen giver beskyttelse mod korrosion sammenlignet med ubehandlet stål og sikrer længere levetid i almindelige miljøer, herunder udendørs og i fugtige omgivelser. Materialevalget betyder også høj mekanisk styrke ved spænding og tilspænding, hvilket er relevant ved gentagen montering/demontering.
Kompatibilitet og montage: Konstruktionen er kompatibel med alle standard DN 7,2 og DN 7,8 koblinger fra EWO og andre leverandører, der følger samme dimensionering. Ved montage skal den udvendige gevindlængde på 9 mm samt G 3/8 gevindets indvendige dybde vurderes for at sikre korrekt indtrækning og tætning. Anvend egnet pakning (f.eks. gevindtape eller tætningsmiddel) hvor nødvendig for at undgå lækage i trykluft- eller væskesystemer.
Praktiske bemærkninger til mekanikeren:
- Todelt vurdering af tilspændingsmoment: Brug værktøj til SW 19 for korrekt montering uden at deformere gevind.
- Kontroller for kompatible tolerancer ved erstatning af eksisterende nipler — samlet længde 33 mm kan påvirke rækkevidde i trang montage.
- Galvaniseringen er effektiv mod almindelig korrosion, men ved aggressive kemikalier eller meget salt belastning bør materialeegenskaber genovervejes.
Identifikation: Produktet markeres af producenten EWO under varenummer 656.53.03. GTIN 4030875007985 kan bruges til logistisk håndtering og verificering mod leverandørens delefortegnelse.
Pakning: Oplysningen om kartonenhed (kildeangivet som 5) refererer til forsendelsesenheden og bør ikke forveksles med leveringsantal pr. købsenhed uden yderligere information fra leverandøren.
Konklusion: EWO Stecknippel Stål AG 3/8 er et mekanisk enkelt, men robust forbindelsesstykke i galvaniseret stål, velegnet til service- og værkstedsbrug hvor DN 7,2/7,8 koblinger anvendes. De angivne dimensioner (G 3/8, 33 mm samlet længde, 9 mm gevindlængde, SW 19) gør det let at vurdere montageforhold og kompatibilitet i eksisterende systemer.
