Stikfod til relæ KLEI

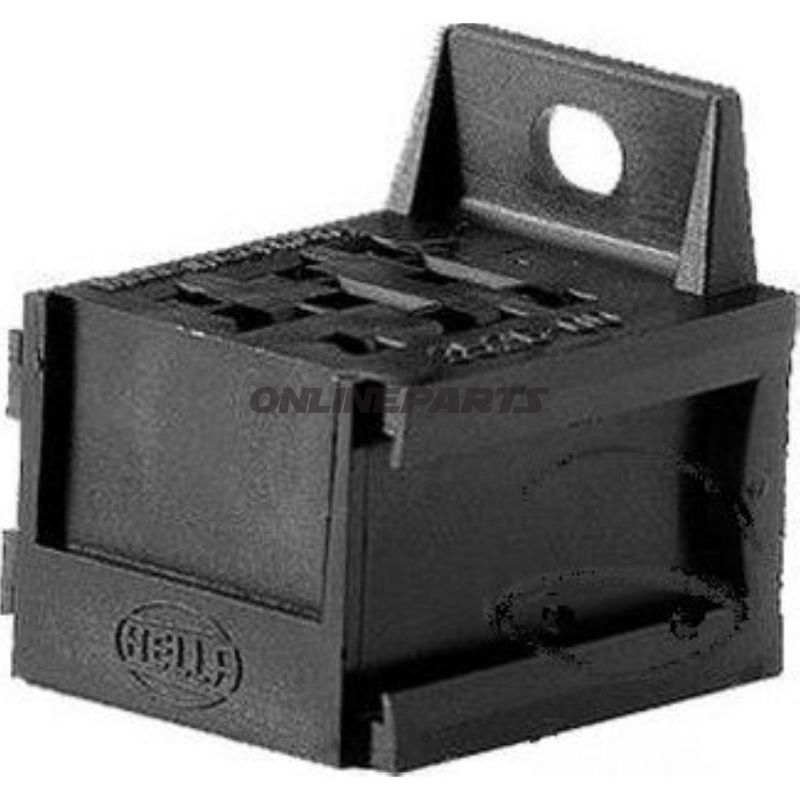

Stikfod / fatning til 9-polet relæ (Hella)

Denne stikfod (fatning) er beregnet til montage af små relæer med 9 poler i køretøjer og maskiner. Produktet er fra Hella og identificeres via MPN 146.79.43 og GTIN 4082300193022. Fatningen giver mekanisk holder og elektrisk kontaktpunkt for relæets fladstikforbindelser og er udformet til at modtage både 6,3 mm og 2,8 mm fladstik efter SAE-konventionen.

Funktion

• Holder et 9-polet relæ sikkert på plads og leder de elektriske forbindelser til køretøjets ledningsnet.
• Gør relæudskiftning og service enklere ved at tilbyde en separat fatning, så ledningsnettet ikke skal afmonteres ved relæskift.
• Passer til mini-relæer med SAE-stikbillede, hvor kombinationen af 5 × 6,3 mm og 4 × 2,8 mm fladstik anvendes.

Materiale og konstruktion

• Huset er mouldet i sort plast med tilstrækkelig mekanisk styrke til almindelig montage i motor- og el-rum. Plastmaterialets korrosionsbestandighed gør det velegnet i køretøjer hvor fugt og snavs kan forekomme.
• Fatningen er isoleret, hvilket reducerer risikoen for kortslutning mellem polerne og sikrer elektrisk adskillelse i overensstemmelse med relætypen.
• Der er ikke varme-skrump (heat-shrink) integreret, og der indgår ingen loddeforbindelser — tilslutning sker via standard fladstik (Faston) terminaler.

Tekniske egenskaber

• Antal poler: 9-polet fatning.
• Terminaltyper: Plads til 5 × 6,3 mm fladstik og 4 × 2,8 mm fladstik (Faston/Flachsteckhülsen).
• Isoleret: Ja.
• Loddeforbindelser: Nej — designet til tryk-/indsætningskontakt med fladstik.

Kompatibilitet og anvendelse

• Velegnet til mini-relæer med SAE-stikopstilling og standard 9-polet relækonfiguration, som ofte findes i motorcykler, biler og arbejdsbærere.
• Målgruppen er mekanikere og erfarne motorcykelejere, som håndterer relæmontering og fejlfinding i ledningsnet.
• Kontroller relæets pin-udformning mod fatningens pin-konfiguration før montage for at sikre korrekt match mellem 6,3 mm og 2,8 mm terminaler.

Montering og vedligehold

• Monteres på egnet flade eller i holder beregnet til fatninger; fastgørelse afhænger af køretøjets design.
• Ved service: træk relæet ud af fatningen for at måle eller udskifte uden at skulle afmontere hele ledningsnettet.
• Kontroller terminalernes mekaniske greb og rengør om nødvendigt før indsættelse for at sikre lave kontaktmodstande.

Brandet Hella og artikelnummeret (MPN 146.79.43) er nyttige ved søgning efter kompatible relæer og reservedelsdokumentation. GTIN 4082300193022 kan bruges ved lagerstyring og indkøbssystemer.

Bemærk: Produktet leveres i sort plast og er beregnet som en enkelt fatning til relæmontage. Kartonangivelse i leverandørtekst er fjernet fra denne beskrivelse for at undgå misforståelser om leverede styktal.
