Stødforbindere 0,2-0,5 JMP Pakke 5 stk

Stødforbindere (butt connectors) til ledninger 0,2–0,5 mm² — JMP

Produkt: Stødforbindere fra JMP med artikelnummer (MPN) 158.06.59 og GTIN 4043981278545. Pakke med 5 styk.

Disse stødforbindere er beregnet til mekaniske elektriske sammenføringer af enkeltleder-kabler i tværsnitsområdet 0,2–0,5 mm². Konstruktionen er en isoleret "butt connector", hvor enderne af to afisolerede ledere presses ind i hver sin side af forbindelsen og mekanisk fastholdes med en krimpning. Produktet er primært tiltænkt brug i lavspændingsinstallationer på motorcykler, små køretøjsinstallationer og lignende applikationer, hvor pladsen er trang, og hvor en enkel, isoleret krydsforbindelse er tilstrækkelig.

• Funktion: Skaber en mekanisk og elektrisk forbindelse mellem to ledere i det specificerede tværsnitsområde. Forbindelsen er ikke loddet; elektrisk kontakt opnås via korrekt udført krimpning.
• Tværsnit: 0,2–0,5 mm² (passer til tyndere ledere typiske i instrumentering, signalførende kabler og små strømstørrelser).

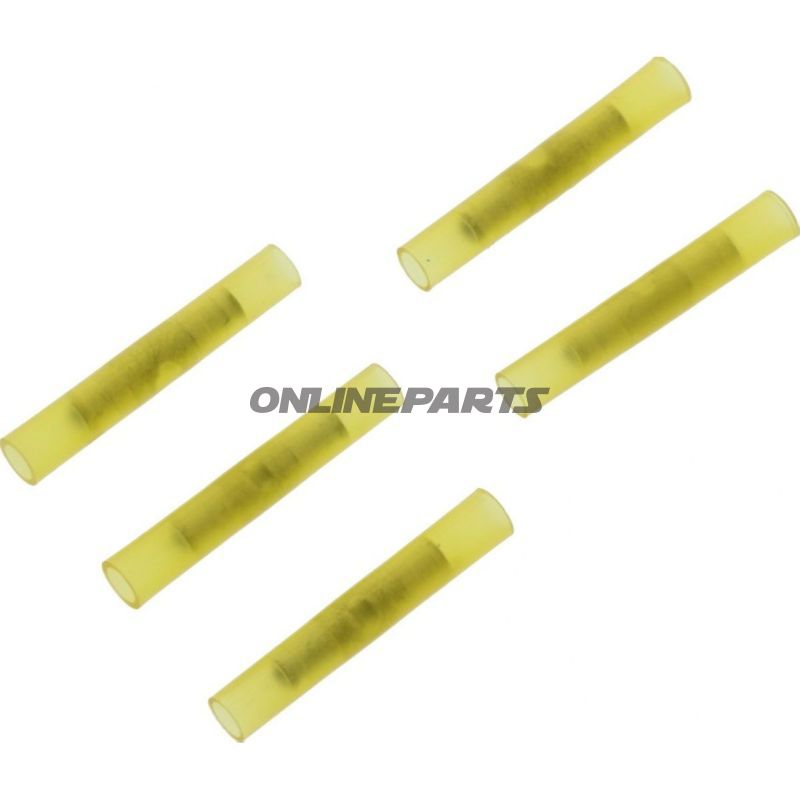

• Isolering og farve: Gul, transparent isolationskappe for nem visuel inspektion af korrekt indføring af lederne.
• Temperaturbestandighed: Oplyst op til -105 °C; dette angiver lavtemperaturbestandighed for isolationsmaterialet (bemærk: oplysningen dækker typisk kun materialeegenskaber, ikke driftssituationer med høj belastning).

Materialevalg og egenskaber

Kappen er fremstillet i en gennemsigtig, gul polymer, der fungerer som elektrisk isolator og beskytter mod kortvarig mekanisk belastning. Indvendigt er den elektriske ledende del normalt en tinplateret kobber- eller kobberlegeringskappe designet til at give lav kontaktmodstand efter korrekt krimpning. Produktet indeholder ikke loddesøm eller krympefolie; det er en simpel krimpforbindelse uden varmeindskrænkende krympeegenskaber.

Anvendelsesnoter for mekanikere og fagpersoner

• Brug passende krimptang matchet til isolerede butt connectors for at sikre korrekt mekanisk fastholdelse og lav kontaktmodstand.
• Kontroller at ledernes afisolering passer til forbindelsens indvendige længde, så der ikke er udsatte ledningstråde udenfor kappen.
• Produktet er ikke beregnet til højstrømsapplikationer eller vibrationseksponerede steder uden supplerende mekanisk sikring (f.eks. korrekt støtte og kabelaflastning).
• Da forbindelsen ikke er loddet og ikke har varmekrympning, bør den ikke anvendes som eneste beskyttelse mod fugt i udsatte miljøer uden ekstra forsegling.

Kompatibilitet: Velegnet til standard enkeltleder-kabler i angivet tværsnit (0,2–0,5 mm²). Anbefales til signal- og lavstrømsledninger i motorcyklelektrik, instrumentering og lignende. Ikke egnet som erstatning for større kabelsko eller hovedstrømsforbindelser.

Tekniske data (udvalgt)

• Type: Butt Connectors
• Tværsnit: 0,2–0,5 mm²
• Isoleret: Ja
• Loddet forbindelser: Nej
• Varmeindskrænkning (heat shrink): Nej
• Oplyst temperaturbestandighed: -105 °C

Brandet JMP fremgår af produktets mærkning og MPN 158.06.59 kan anvendes ved søgning efter teknisk dokumentation eller reservedelsnummer. GTIN 4043981278545 er inkluderet for genkendelse i lager- og bestillingssystemer.
