Stødforbindere 0,5-1,5 JMP Pakke 5 stk

Stødforbindere (butt connectors) 0,5–1,5 mm² – JMP, rød

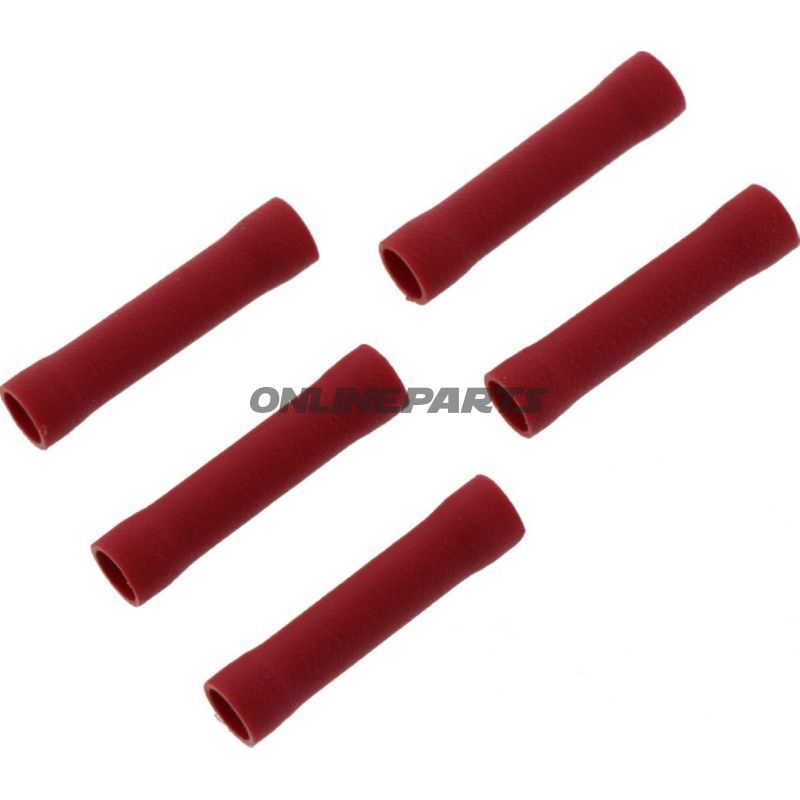

Denne pakke indeholder isolerede stødforbindere fra JMP (MPN: 158.06.62, GTIN: 4043981278576) beregnet til sammenføjning af ledere med tværsnit mellem 0,5 og 1,5 mm². Produktet er udviklet til arbejde på køretøjer og elektriske systemer, hvor en kompakt, mekanisk forbindelse uden lodning ønskes.

Funktion og anvendelse

• Formål: At forbinde to korslagte ledere i serie (butt connection) ved at indsætte hver leder i hver ende af forbinderen og crimpe for at opnå elektrisk og mekanisk kontakt.
• Anvendelsesområder: Bil- og motorcykelinstallationer, reparation af ledningsnet, prototyping og vedligeholdelsesarbejde, hvor pladsen er begrænset og varmebehandling (lodning) ikke er ønsket eller mulig.
• Begrænsninger: Ikke egnet til at erstatte korrekte, fabriksspecifikke stik i kritiske systemer uden yderligere sikring; ikke loddet, og uden krymperør eller intern varmebestandig belægning.

Materiale og konstruktion

• Kontaktmateriale: Metalindsats designet til crimp-forbindelse, dimensioneret til 0,5–1,5 mm² ledere for at sikre passende kontaktflade og strømføring.
• Isolering: Plastik/isolerende hylster i rød farve, som markerer det anvendte tværsnitsområde (0,5–1,5 mm²). Isoleringen er beregnet til at give elektrisk isolation og en vis mekanisk beskyttelse.
• Temperaturbestandighed: Oplyst lav temperaturbestandighed til -75 °C, hvilket indikerer materialets evne til at modstå lave temperaturer uden sprødhed. Der er ingen oplysning om maksimal temperatur ved kontinuerlig drift.

Tekniske egenskaber

De væsentligste tekniske parametre, som leveres af producenten JMP, omfatter:

• Type: Butt connectors (stødforbindere)
• Tværsnitsområde: 0,5–1,5 mm²
• Isoleret: Ja
• Svejste/loddet forbindelser: Nej (crimp-forbindelse forventes)
• Heat shrink tubing: Nej
• Temperaturbestandighed: -75 °C (nævnt som lav temperaturgrænse)

Kompatibilitet og praktiske bemærkninger

• Passer til blottede ledere med tværsnit inden for 0,5–1,5 mm²; brug passende crimp-værktøj for at sikre korrekt mekanisk og elektrisk forbindelse.
• Farvekodningen (rød) følger almindelig praksis for at angive det understøttede ledertværsnit, hvilket forenkler identifikation under arbejde i kabelføringsmiljøer.
• Da forbindelsen ikke er loddet og ikke indeholder varme-sammentrækkende rør, bør ekstra beskyttelse anvendes i miljøer med vibrationer, fugt eller kemisk påvirkning (fx korrekt krympning, tape eller yderligere beskyttelsesrør), hvis applikationen kræver det.

Identifikation

Produktet sælges under JMP-mærket og identificeres med producentens varenummer (MPN) 158.06.62. Den globale handelskode (GTIN) 4043981278576 er knyttet til denne artikel og kan bruges til lagerstyring eller kontrolopslag.

Monteringsanvisning (kort)

• Strip ledningen til passende længde (tilpas efter forbinders indstikslængde).
• Indsæt hver leder i hver ende af stødforbinderen.
• Crimp med et egnet crimp-værktøj til isolerede butt connectors, kontroller mekanisk fasthed og elektrisk kontinuitet efter crimpning.
• Anvend eventuelt ekstra beskyttelse mod vibration og fugt efter behov.

Bemærk: Oplysningerne stammer fra producentens tekniske angivelser for JMP-stødforbindere (MPN 158.06.62). For specifikke krav til strømføring og temperaturer i din applikation anbefales det at verificere med relevante elektriske standarder og foretage en praktisk test i det konkrete miljø.
