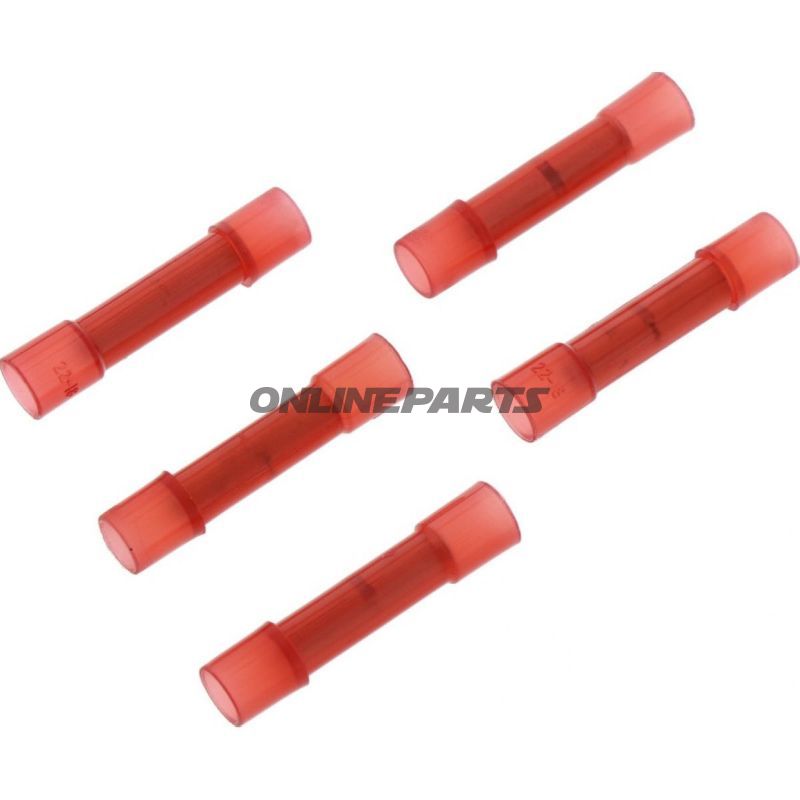

Stødforbindere 0,5-1,5 JMP Pakke 5 stk

Stødforbindere (butt connectors) 0,5–1,5 mm², JMP – pakke med 5

JMP stødforbindere med varenummer (MPN) 158.07.00 og GTIN 4043981278583 er fremstillet til elektriske forbindelser i køretøjer og maskiner, hvor ledere med tværsnit fra 0,5 til 1,5 mm² skal forbindes i længderetningen. Produktet leveres i en pakke med 5 stk. og er designet til brug hvor en isoleret, mekanisk og elektrisk kontinuitet ønskes uden krympeskærm eller lodning.

Funktion

• Stødforbindernes primære funktion er at skabe en sikker lineær forbindelse mellem to afisolerede ledere ved at indsætte hver leder i hver ende af forbinderen og presse/krimpe metalkernen for at opnå elektrisk kontakt og mekanisk fastholdelse.
• De er ikke beregnet til lodning; forbindelsen opnås udelukkende ved mekanisk krimpning.
• Den isolerede kappe beskytter mod kortslutning og giver en vis mekanisk aflastning mod vibrationer og bevægelse.

Materialer og egenskaber

• Indvendig kontakt: Metalkerne egnet til krimpning. Materialetype er valgt til god elektrisk ledningsevne og holdbarhed under gentagen vibration.
• Ydre kappe: Farvet rød isolering, som markerer den understøttede ledningsstørrelse (0,5–1,5 mm²). Isoleringen er beregnet til at forhindre eksponering af lederne og reducere risiko for kortslutning.
• Temperaturbestandighed: Angivet til −105 °C (bemærk: dette er et nominelt tal og bør vurderes i forhold til det konkrete anvendelsesmiljø og eventuel opvarmning fra tætliggende komponenter).
• Svejsede/loddet forbindelser: Produktet er ikke forstærket med lodning eller krympeskærm; der er ingen integreret varmeindshrumpning.

Tekniske data (oversigt)

• Type: Butt connector (stødforbinder)
• Tværsnitsområde: 0,5–1,5 mm²
• Isoleret: Ja
• Lodning/svejsning: Nej
• Krympeskærm/heat shrink: Nej
• Temperaturbestandighed: −105 °C

Anvendelse og kompatibilitet

• Velegnet til standard ledere i motorcykler, biler, små maskiner og elektronikinstallationer hvor tværsnit ligger i det angivne interval.
• Bruges typisk sammen med en passende krimpetang designet til isolerede butt connectors for at sikre korrekt deformation af metalkernen og dermed en pålidelig elektrisk forbindelse.
• Egner sig til både faste og fleksible ledere inden for producentens angivne tværsnitsområde.

Sikkerhed og montage

• Aflæng ledningen korrekt og undgå overskæring af lederisoleringen. Indsæt lederne helt ind i forbinderen før krimpning.
• Vælg korrekt krimpestempel til isolerede butt connectors for at undgå skadelig deformation eller utilstrækkelig kontakt.
• Efter krimpning anbefales visuel kontrol og om nødvendigt trækprøve for at verificere mekanisk fastholdelse.

Brand og identifikation

Producenten JMP fremgår af produktoplysningerne, og den specifikke variant er identificeret ved MPN 158.07.00. GTIN 4043981278583 kan anvendes til entydig produktidentifikation ved indkøb eller lagerstyring.

Kontakt producentens eller leverandørens tekniske dataark for yderligere elektriske specifikationer eller certificeringsoplysninger, hvis anvendelsen kræver særlige miljø- eller sikkerhedsgodkendelser.
