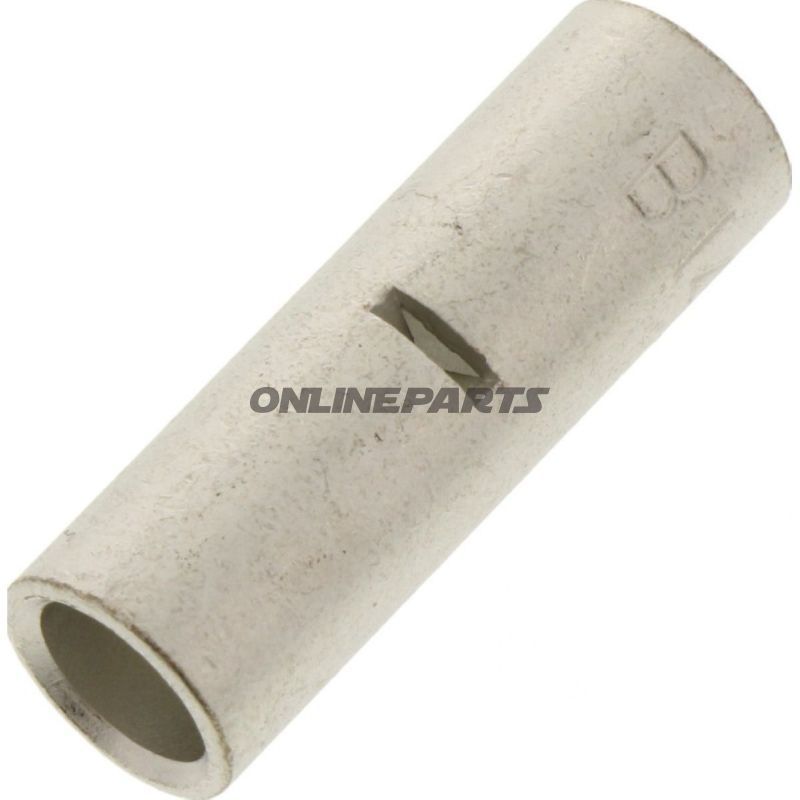

Stødforbindelse 14.0 JMP Pakke 1 stykke

Uisoleret stødforbindelse (butt connector) til kabeltværsnit op til 14,0 mm²

Denne uisolerede stødforbindelse fra JMP (GTIN: 4043981278668, MPN: 158.07.08) er designet til mekanisk og elektrisk sammenføjning af blottede ledere med et maksimalt tværsnit på 14,0 mm². Produktet er beregnet til anvendelse, hvor der kræves en kompakt, lavprofileret samling uden isolerende kappe eller krympe­rør, f.eks. i indvendige paneler, jordforbindelser eller i installationer hvor efterfølgende beskyttelse udføres separat.

Funktion
Stødforbindelsen fungerer ved at føre to ledere ind fra hver side og komprimere metaldelen for at opnå elektrisk kontakt og mekanisk fastholdelse. Da forbindelsen er uisoleret og uden loddede samlinger, er den afhængig af korrekt crimpe‑ eller klemmemetode for at sikre lav kontaktmodstand og holdbar mekanisk forbindelse.

Materialevalg og egenskaber

• Kontaktmateriale: Metallegering (kronisk udførelse typisk tinplade eller lignende korrosionsbeskyttet overflade) for god ledningsevne og korrosionsresistens under almindelige forhold.
• Uisoleret konstruktion: Ingen plastisk isolering eller krympe­rør påsat fabriksmæssigt — dette giver lav profil og mulighed for efterbehandling med separat isolering eller krympemanchet.
• Ingen forlodning: Produktet er ikke loddet; elektrisk forbindelse etableres ved mekanisk pres (crimp) eller tilsvarende klemmemetode.
• Temperatur- og belastningsbegrænsninger afhænger af valgt crimpeværktøj og installation; korrekt proces og værktøj anbefales for repræsentativ holdbarhed og lav overgangsmodstand.

Tekniske forhold
Produktet er klassificeret som butt connector til ledere op til 14,0 mm². Ifølge produktdata er der ingen integreret varme­skrumpning eller isolering, og samlingerne er ikke loddede. Se tekniske data nedenfor for hurtig reference.

Anvendelse og kompatibilitet
Stødforbindelsen er velegnet til faste og fibrerede ledere inden for angivet tværsnit, typisk i elektriske installationer, styrepaneler, jordingsforbindelser og maskinbyggeri. Fordi forbindelsen er uisoleret, bør den kun benyttes i miljøer hvor efterfølgende mekanisk beskyttelse eller indkapsling forefindes, eller hvor åben forbindelse er acceptabel i henhold til gældende standarder og sikkerhedskrav.

Montering og værktøj
For korrekt elektrisk og mekanisk ydeevne anbefales passende crimpeværktøj dimensioneret til 14,0 mm² og den specifikke kontaktgeometri. Forkert crimpeproces kan føre til øget overgangsmodstand, mekanisk svaghed eller korrosionsproblemer. Overvej efterfølgende brug af korrosionsbeskyttelse eller separat isoleringsmanchet hvis installationens krav tilsiger dette.

Denne specifikation er baseret på JMP-produktdata for model 158.07.08. Hvis der er behov for dokumentation vedrørende materiale­sammensætning eller certificeringer, anbefales det at kontakte leverandøren eller JMP direkte med GTIN 4043981278668 som reference.
