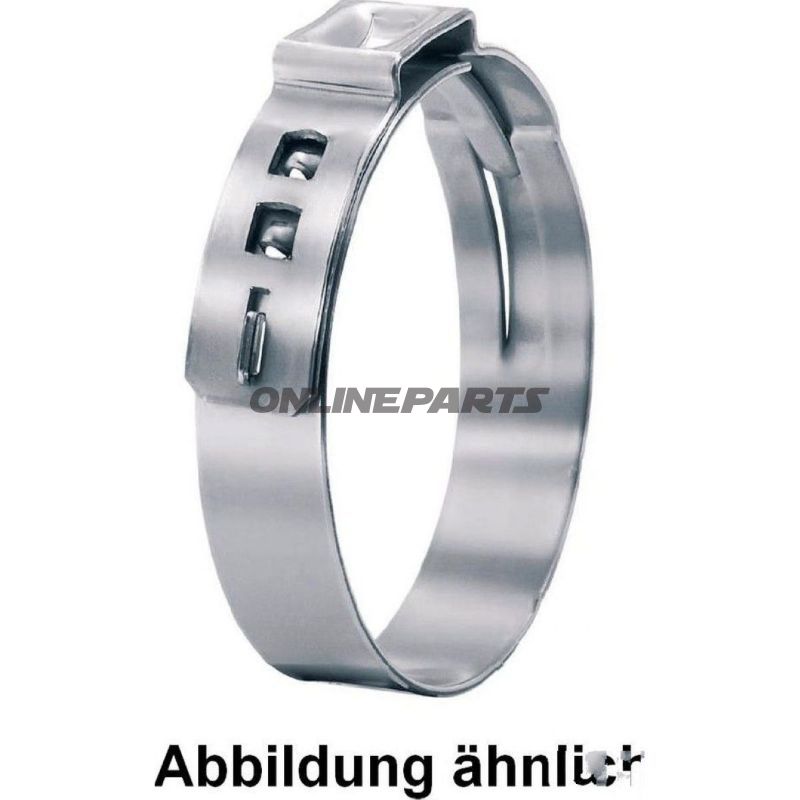

Trinløs øreklemme 94,0 167ER

Trinløs øreklemme (Type 167) til slange- og rørsamlinger, Ø 90,8–94,0 mm

Produktoversigt: Denne trinløse øreklemme, ofte omtalt som Type 167, er beregnet til permanente eller halvt-permanente fastgørelser af slanger og fleksible rør på rørstudse. Den giver en kontinuerlig klemkraft uden indre trin eller overlap på klemmenes inderside, hvilket reducerer risiko for utætheder og lokal trykbelastning på materialeoverfladen.

• MPN: 467.00.50
• GTIN: 16704589

Funktion og anvendelse
Klemmen er designet til at formgive og fastholde slanger ved én punktformet samling ved hjælp af øre-deformation. Den trinløse konstruktion betyder, at når øret presses sammen, følger klemmen en kontinuerlig cirkulær profil uden trin eller overlappende båndlag på den indvendige omkreds. Det giver jævn fordeling af klemmekraften langs pakningsområdet og mindsker lokale spændingspunkter som ellers kan beskadige slangen. Den synlige deformation af øret giver samtidig en enkel visuel kontrol af, at klemmen er lukket korrekt.

Materiale og korrosionsmodstand
Klemmen er fremstillet i rustfrit stål, materiale nr. 1.4301 (UNS S30400). Dette materiale er almindeligt anvendt i tekniske applikationer på grund af god mekanisk styrke, formbarhed og modstandsdygtighed mod atmosfærisk korrosion. For applikationer hvor der forventes kraftig kemisk eller saltvandspåvirkning, bør man dog vælge en højere legeringstype (fx 316/1.4401) efter en konkret vurdering.

Dimensioner og mekaniske egenskaber

• Diameterområde: 90,8 mm – 94,0 mm (angiver den anbefalede ydre slangediameter ved montering)
• Båndbredde: 10,0 mm
• Båndtykkelse: 1,0 mm
• 360° trinløst design giver jævn klemdistribution uden overlap
• Smalt bånd og koncentreret pakningskompression egner sig til hvor lokaliseret tryk er ønsket uden at bruge brede klemmer

Praktiske fordele og overvejelser

• Specielt formede båndkanter reducerer risikoen for at skære eller beskadige slangelæderet under samling.
• Den synlige øredeformation gør montagekontrol enkel — værktøjshovedets form og dybde skal tilpasses for at opnå korrekt deformation uden at overkomprimere.
• Vægtbesparende design gør klemmen velegnet til applikationer, hvor vægt har betydning, fx mobile køretøjer.
• Rustfrit stål giver god holdbarhed under normale driftsforhold; kontrol af kompatibilitet med mediet i slangen anbefales ved aggressive væsker.

Kompatibilitet og montage
Klemmen er egnet til fleksible slanger, som ved montering har en ydre diameter indenfor det angivne spænd. For korrekt funktion skal man vælge passende monteringsværktøj til øreklip, så deformationen bliver ensartet og ikke skader klemmen. Klemmetypen er ikke beregnet til gentagen åbning og lukning; den er primært designet til faste samlinger.

Bemærk
Der er angivet en kartonenhed i den oprindelige produkttekst, men denne beskrivelse undlader at specificere leveringsmængde pr. karton for at undgå misforståelser. Ved spørgsmål om emballageenheder eller specifikke leveringspakker, kontakt leverandøren direkte.
