Støttefod M Krumtap VK70MM

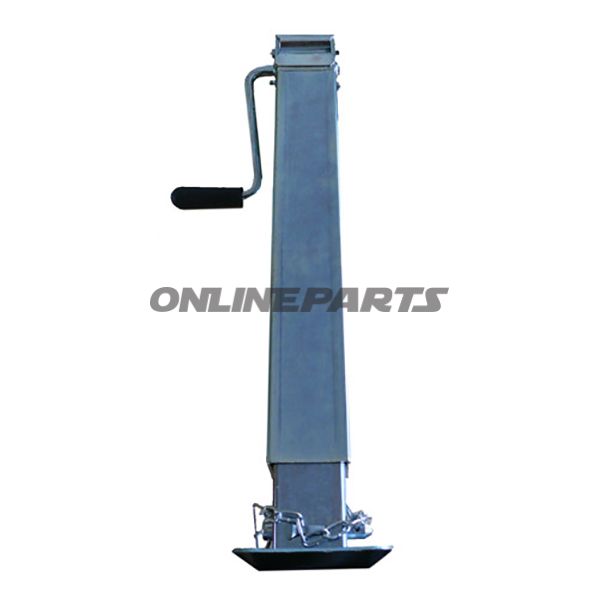

Støttefod med krumtap til svejsning — 460 mm højde, firkant 70 mm

Denne støttefod med krumtap (MPN: 338.76.69, GTIN: DG590/3SF) er beregnet til fastsvejsning på rammer eller konstruktioner, hvor justerbar støtte og sikker lastoverførsel er nødvendig. Produktet er designet til værksteder og mekanikere, som skal sikre midlertidig eller permanent støtte af køretøjer og komponenter under reparation eller montage.

• Funktion: Støttefoden monteres ved svejsning og fungerer som en bærende støtte med manuel krumtap til at indstille opklodsning. Krumtappens bevægelse giver en simpel, mekanisk justering af højden i det angivne løfteområde.
• Højde og bevægelse: Samlet højde (A) er 460 mm. Låsestiftslagets rækkevidde (H) er 340 mm, og krumtappens slag (C) er 370 mm, hvilket angiver indstillingsmulighederne og den effektive løftebevægelse.
• Dimensioner: Firkantprofillet er 70 mm, hvilket er almindeligt for kraftige støttefødder og giver stabil sidestøtte ved belastning.
• Belastningskapacitet: Angivet maksimal lastkapacitet er 1500 kg. Dette tal angiver den statiske bæreevne under korrekte montage- og brugsbetingelser.

Materiale og egenskaber

Støttefoden forefindes typisk i højstyrkestål egnet til svejsning. Materialevalget sikrer tilstrækkelig stivhed og bøjemodstand ved de angivne belastninger. Overfladen bør efter svejsning beskyttes mod korrosion (f.eks. maling eller galvanisering) afhængigt af anvendelsesmiljøet. Krumtappen og bevægelige dele er simple mekaniske elementer uden kompleks hydraulik, hvilket reducerer behovet for vedligehold; regelmæssig kontrol af svejsesømme og låsefunktion anbefales.

Kompatibilitet og montage

• Designet til fastsvejsning — sørg for korrekt positionering og tilgængelig svejsefjernelse ved montage.
• Firkantprofillet på 70 mm passer til rammer og beslagetilgange, der kan acceptere denne dimension; kontrolmål bør udføres før svejsning.
• Anvend udelukkende støttefoden på jævnt underlag og i henhold til arbejdssikkerhedsregler; arbejdsbelastninger skal holdes inden for den angivne kapacitet.

Tekniske bemærkninger

• MPN 338.76.69 og GTIN DG590/3SF bruges til identifikation i reservedelslister og ved bestilling.
• Angivet lastkapacitet er statisk; ved dynamiske belastninger, slag eller ujævnt underlag skal der tages passende sikkerhedsmarginer.
• Produktet leveres som enkelt enhed beregnet til svejsning på kundens konstruktion — pakkeantal angives ikke her for at undgå misforståelser.

Ved montageplanlægning anbefales at kontrollere svejseprocedurer, overfladebehandling efter svejsning og overholdelse af lokale sikkerhedsstandarder. For tekniske tegninger eller yderligere mål kan MPN-nummeret (338.76.69) anvendes ved forespørgsel hos leverandør eller producent.
