Tændrørsstik NGK LB01F sort

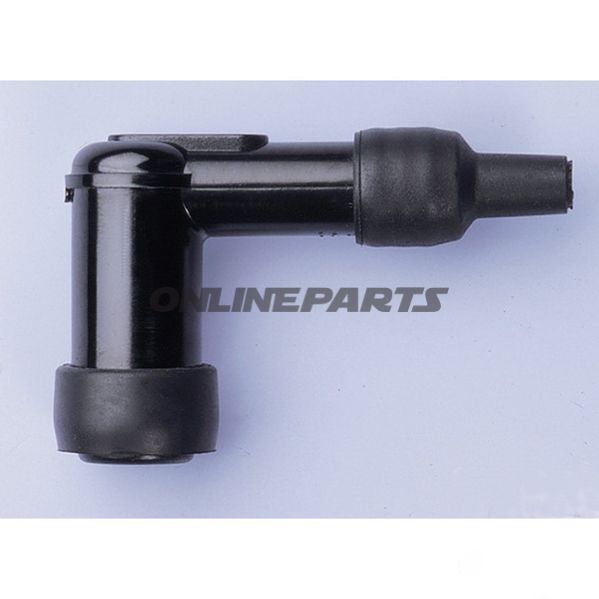

Tændrørsstik NGK LB01F (vinkelstik, 90°) til tændrør

Produkt: Tændrørsstik NGK LB01F i sort fra NGK, modelnummer (MPN) 708.53.01. GTIN: 087295183304.

Dette tændrørsstik er en 90° vinkelkontakt beregnet til direkte montering på 14 mm tændrør. Stikket er udført som et kappe-stik (cap) uden tilhørende kabel og har en M4-tilslutningsgevind til terminal. Konstruktionen indeholder en indbygget dæmpningsmodstand på cirka 1 kΩ for undertrykkelse af elektromagnetisk interferens (RFI/EMI) uden at påvirke tændingskarakteristikken væsentligt.

• Funktion: Sikrer forbindelse mellem tændspole/kabel og tændrør, samtidig med at støj og interferens i tændingssystemet dæmpes. Den indbyggede keramiske modstand opretholder en stabil modstandsværdi under varme- og belastningspåvirkning, hvilket reducerer risiko for radiostøj og interferens med elektronisk udstyr.
• Materialer: Ydre kapsel i sort phenolharpiks (phenolic resin) med god elektrisk isolering og varmebestandighed. Modstandselementet er fremstillet i høj-kvalitets keramisk materiale for stabilitet over tid.
• Egenskaber:
  • Vinkel: 90° for pladsbesparende montage i trange omgivelser.
  • Gevind/diameter: passer 14 mm tændrør.
  • Terminaltilslutning: M4-tilslutningsgevind.
  • Modstandsværdi: ca. 1 kΩ (suppenreret type).
  • Farve: sort.
  • Uden integreret tændspole og uden kabel (leveres som stik/kappe).

Kompatibilitet og anvendelse: NGK LB01F er designet til brug på benzindrevne motorer med 14 mm tændrør og hvor en vinkelstik løsning er ønskelig af hensyn til plads eller kabelrouting. Den indbyggede modstand gør stikket velegnet i systemer hvor RFI-undertrykkelse er nødvendig, f.eks. på motorcykler med følsomt elektronisk udstyr eller radiosystemer. Kontroller altid tændrørets gevindstørrelse og elektriske krav før montering.

Monteringsnoter: Sørg for korrekt sædeflade mod tændrøret og at M4-terminalen er fastgjort med passende moment for at sikre god elektrisk kontakt. Da stikket ikke leveres med kabel, anvendes passende højspændingsledning og gummigennemføring efter producentens anvisninger. Undgå at ændre modstandselementet eller bore i kapslen, da dette kan forringe både isolering og støjdæmpning.

Tekniske data (sammenfatning):

• Type: Cap (kappe-stik)
• Tændrørdiameter: 14 mm
• Terminaltilslutning: M4-gevind
• Vinkel: 90°
• Modstand: ca. 1 kΩ (undertrykkende)
• Undertrykkende RFI/EMI: Ja
• Materiale: Phenolharpiks (phenolic resin) med keramisk modstandselement
• Farve: Sort
• Kabel: Leveres uden kabel
• Integreret tændspole: Nej

Brand og identifikation: NGK er angivet som fabrikant i produktdataene, og varen identificeres med MPN 708.53.01 og GTIN 087295183304. Disse numre kan anvendes til at verificere kompatibilitet og sporbarhed ved bestilling eller ved udskiftning i værkstedet.

Bemærk: Denne beskrivelse fokuserer på tekniske egenskaber og korrekt anvendelse. Hvis du er i tvivl om kompatibilitet med en specifik motorcykelmodel, anbefales det at sammenligne MPN/GTIN eller konsultere teknisk dokumentation fra NGK eller køretøjets værkstedsmanual.
