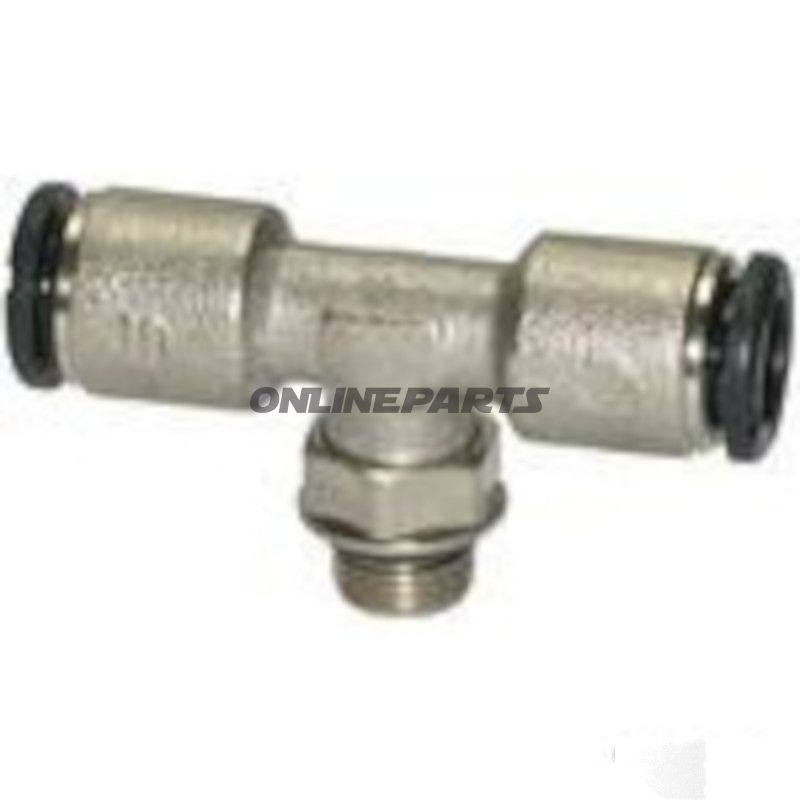

T-Stykke G1/4 8 mm 755.014-8

T-stykke G1/4 til trykluftslange, slangetilslutning 8 mm

Produkt: T-stykke (push-in t-fitting) til trykluftsystemer, beregnet til rør/slange med 8 mm udvendig diameter. Brandet er Riegler, produktets producentartikel (MPN) er 656.05.99.

Funktion og anvendelse

• T-stykket forbinder tre linjer i et trykluftsystem i en T-konfiguration, så man kan forgrene en lufttilførsel til to separate ledninger eller samle to tilførsler til én udgang.
• Push-in princippet gør til- og frakobling af slanger hurtig uden brug af værktøj; slangen trykkes ind i fittingsættet og fastholdes af en indvendig låsering.
• Tilslutningen på gevinddelen er G1/4, som er en almindelig standard i pneumatiske komponenter og kompatibel med tilsvarende G1/4-porte på ventiler, manifoldplader og armaturer.

Materialer og egenskaber

• Push-in fittingens hus er fremstillet i materialer tilpasset pneumatik (typisk teknisk plast eller metal afhængig af variant). Materialevalget sikrer modstandsdygtighed over for almindelige trykluftmiljøer og minimerer korrosion sammenlignet med ubehandlet metal.
• Indvendige tætninger (O-ringe) er udført i elastomer kompatibelt med luft og olieholdige aerosoler, hvilket giver tæt forsegling ved driftstryksvariationer.
• Slangetilslutningen er beregnet til slanger med 8 mm udvendig diameter; forbindelsen er udenpåsluttet (slangen sættes udenpå en skrå eller glat overgang) og fastholdes af push-in mekanismen.
• Længden på fittingens krop er ca. 51 mm, hvilket er relevant ved planlægning af installationsplads i tætte montageforhold.

Tekniske detaljer og kompatibilitet

• Gevind: G1/4 (bsp) – passer til standard G1/4-tilslutninger på ventiler, fittings og komponenter i pneumatik.
• Slangetilslutning: udvendig 8 mm.
• Længde: cirka 51 mm, oplysningen bruges til montageplanlægning og routing af slanger.
• MPN (producentartikel): 656.05.99 — angiv MPN ved bestilling eller reservedelsidentifikation for at sikre korrekt variant.
• Brand: Riegler — producenten er kendt for pneumatiske forbindelseselementer og maskinkomponenter; brug brand- og MPN-oplysninger ved udskiftning eller genbestilling.
• GTIN er ikke angivet i leverancen; ved behov for EAN/GTIN, kontakt leverandør for verificerede stregkoder til internt parts- og lagerstyringssystem.

Praktiske bemærkninger til montage

• Kontroller at slangen har korrekt udvendig diameter (8 mm) og er af en type godkendt til trykluft ved den aktuelle arbejdstemperatur og driftstryk.
• Ved gentagne til- og frakoblinger skal O-ringe og låsering kontrolleres for slid; udskift ved utætheder.
• Sikre at gevindforbindelser afsluttes med passende tætningsmiddel (f.eks. gevindtape eller tætningspasta egnet til luft) hvis komponenten monteres direkte i en gevindport, så der opnås lufttæt forbindelse uden at påvirke gevindets tolerancer.
• Planlæg plads omkring fittingens 51 mm længde, især ved tæt samlede manifold- eller panelinstallationer.

Hvem bør bruge denne komponent

Produktet henvender sig til mekanikere, værksteder og erfarne motorcykelejere eller teknikere, der arbejder med pneumatiske systemer og har brug for en kompakt push-in T-forbindelse i G1/4-standarden til 8 mm slange.

Identifikation ved bestilling

Angiv altid producent (Riegler) og MPN 656.05.99 ved forespørgsel eller bestilling for at sikre korrekt artikel. GTIN er ikke tilgængelig i den angivne produktdata.
