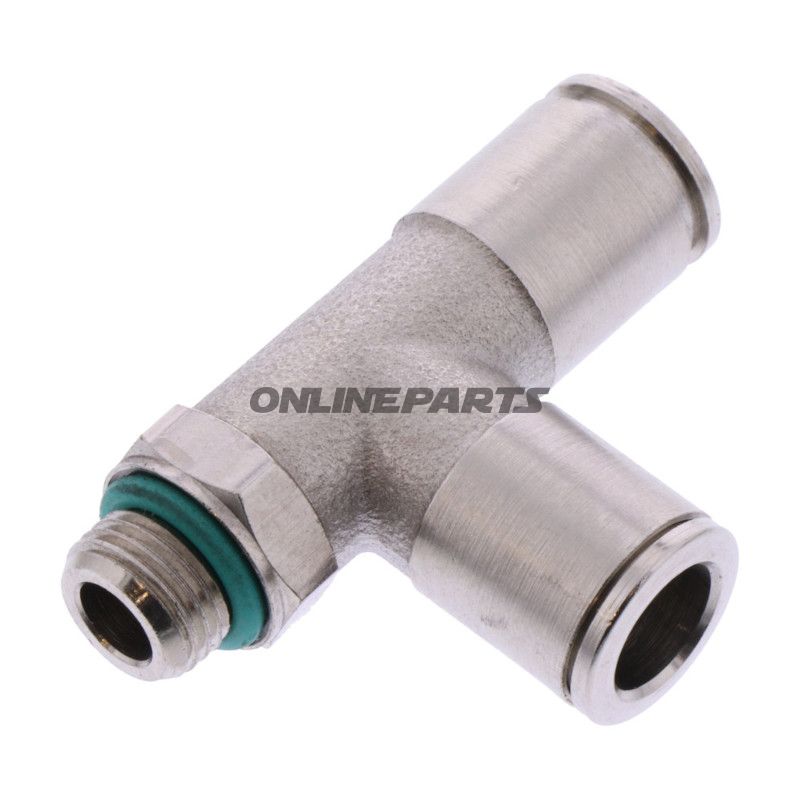

T-stikforbindelse (push-in) til PA-rør — G 1/8, 8 mm
Denne T-stikforbindelse fra Riegler er designet til at forbinde trykluft- og pneumatiksystemer med push-in tilslutning for PA-rør. Produktet har en metrisk gevindtilslutning G 1/8 og en push-in-tilslutning beregnet til 8 mm ydre rørdiameter. Det originale Riegler-nummer og producentoplysninger gør det nemt at identificere delen ved servicering og reservedele.
- Brand: Riegler (original del).
- MPN: 656.06.17.
- GTIN: (ikke angivet).
Funktionelt er T-stikforbindelsen beregnet til at fordele eller sammenføre luftstrømme i et anlæg, fx til udtag til cylindre, ventiler eller måleudstyr. Push-in-designet giver hurtig montering og demontering af PA-rør uden brug af specialværktøj. Gevindtilslutningen G 1/8 anvendes typisk til fastgørelse på manifold, fittings eller andet udstyr med tilsvarende gevind.
Materialer og egenskaber
Selvom materialedata ikke er specificeret i produktoplysningerne, leveres Riegler push-in fittings almindeligvis i tekniske polymerer kombineret med metalgevind (ofte messing eller forniklet messing) eller fuldmetal-varianter afhængig af anvendelsesområde. Polymerkomponenter giver god kemikalieresistens og vibrationsegenskaber, mens metalgevind sikrer mekanisk styrke og tætning ved skruning. For montører betyder det en balance mellem fleksibilitet ved tilslutning og holdbarhed i gevindforbindelsen.
Teknisk anvendelse og montage
- Tilslutningsstørrelse: push-in for rør Ø 8 mm; gevind: G 1/8.
- Montering: tryk PA-røret ind i fittingens push-in-ende til anslag; træk let tilbage for at sikre korrekt låsning. Ved demontering trykkes ring/udløsermodstand ind og røret trækkes ud.
- Tætning: gevindforbindelsen bør sikres med passende tætningsmiddel eller tape afhængigt af applikation og arbejdstryk for at undgå lækager.
- Anbefalet brug: pneumatisk distribution, udtagsinstallationer, service- og reparationsarbejde på eksisterende systemer med G 1/8-gevind.
Kompatibilitet og begrænsninger
Produktet er tiltænkt brug med PA-rør (polyamid) i korrekte dimensioner. Kontrollér altid rørets ydre diameter og vægtykkelse for at sikre korrekt greb i push-in-mekanismen. Er anlægget udsat for aggressive kemikalier, meget høje temperaturer eller ekstremt høje tryk, bør materialevalg og certificeringer verificeres med producenten for at sikre kompatibilitet.
Vedligeholdelse og fejlfinding
- Kontroller regelmæssigt for utætheder ved gevind og rørtilslutning.
- Ved gentagen af- og påmontering: undersøg O-ring eller forseglingskomponenter og udskift ved synlig slitage.
- Ved lækage: efterspænd gevind med korrekt moment og påfør passende tætningsmiddel; kontroller at røret er sat korrekt i push-in-enden.
Produktet identificeres i reservedelsoversigter som original del fra Riegler (referencenummer 862.018-6 / original del Riegler 108941), og den aktuelle reservedels- eller producentkode er MPN 656.06.17. Manglende GTIN er angivet og bør efterspørges ved behov for stregkode- eller logistikoplysninger.
Hvis du har brug for oplysninger om materialevariant, maks. arbejdstryk eller temperaturinterval til en specifik installationssituation, kan disse data fremskaffes via Rieglers tekniske datablad eller leverandørens produktspecifikationer.
