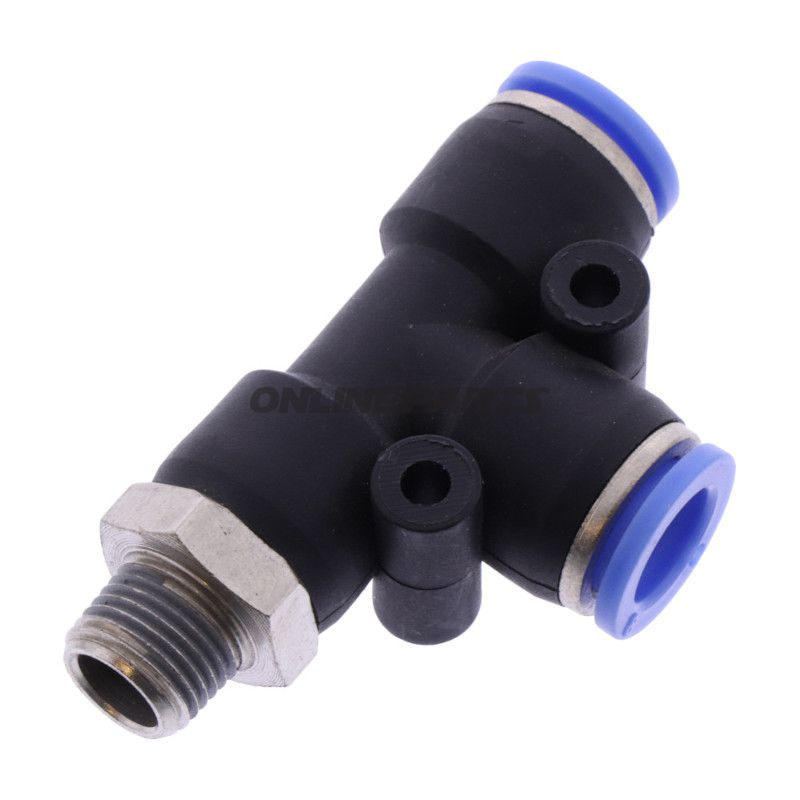

T-stikforbindelse, push-in 8 mm med R 1/8″ gevind — til trykluft/PA-rør
Produktet er en T-formet push-in stikforbindelse beregnet til tilslutning af bløde eller semirigide trykluftrør (PA/PU) med ydre diameter 8 mm. Det midterste gren er udført med en R 1/8″ (konisk BSPT) gevindtilslutning, hvilket gør komponenten velegnet til forgrening fra et gevindstuds til to 8 mm rør.
Komponenten sælges som original Riegler-komponent (Riegler originaldel nr. 109546 / produktbetegnelse 130.018-8) og identificeres yderligere via producentens artikelnummer MPN: 656.06.34. GTIN er ikke angivet for denne artikel.
- Funktion: Muliggør hurtig, kontrolleret forgrening af trykluftstik eller PA-rør uden brug af skruetilslutninger på rørets ende. Push-in-systemet giver enkel montering og hurtig demontering ved frigøringsringens tryk.
- Anvendelse: Almindeligt anvendt i pneumatisk installation, værkstedslinjer, maskinbyggeri og ved komponentopbygning hvor rørdimension 8 mm anvendes.
- Tilslutninger: 2 x 8 mm push-in rørtilslutning + 1 x R 1/8″ gevind (konisk).
Materialer og egenskaber
T-stikforbindelser som denne udføres typisk i messing eller teknisk polymer med indbyggede O-ringe og frigøringsring i metal/plast for tætning og holdbar montering. Riegler-komponenter er konstrueret til industriel brug, hvor materialevalget balancerer korrosionsmodstand og mekanisk styrke. Push-in-funktionaliteten bygger på et grebsdæksel (collet) med låseudformning, som fastholder røret uden ekstra klemløsninger.
Tekniske overvejelser
- Kontroller rørets udvendige diameter (8,0 mm) og materiale (PA/PU eller kompatibelt) for at sikre korrekt fastholdelse og tætning.
- Gevindet er angivet som R 1/8″ (BSPT konisk) — brug passende tætningsmiddel (f.eks. PTFE tape eller flydende gevindtape) og tilspænd efter anbefalet moment for at undgå lækager eller beskadigelse af gevindet.
- Push-in-stikket tillader hurtig demontering ved tryk på frigøringsringen; træk ikke i røret uden først at trykke frigøringsringen ind.
- Ikke beregnet til transport af væsker ved højt tryk eller aggressive kemikalier uden verificerede tætningsmaterialer.
Kompatibilitet og installation
Denne T-stikforbindelse er beregnet til standard PA/PU-rør med 8 mm ydre diameter og til systemer med BSPT/R 1/8″ gevind. Den kan tilpasses eksisterende pneumatikanlæg, fordelingsblokke eller maskinkonstruktioner hvor en gevindtilslutning kræves. For tæt og sikker montering anbefales korrekt rørafskæring (vinkelret, fri for grader) og passende tilspænding af gevindforbindelsen.
Riegler-mærket og MPN 656.06.34 indikerer originalt reservedelsdesign (Riegler originalnr. 109546 / 130.018-8). Da GTIN ikke er opgivet, bør bestillings- eller reservedelsopslag altid inkludere MPN og producentnavn for entydig identifikation.
Bemærk: Pakningsstørrelse eller emballageantal er ikke angivet her; oplysninger om leveringsenheder bør bekræftes ved ordre for at undgå misforståelser omkring antal pr. pakke.
