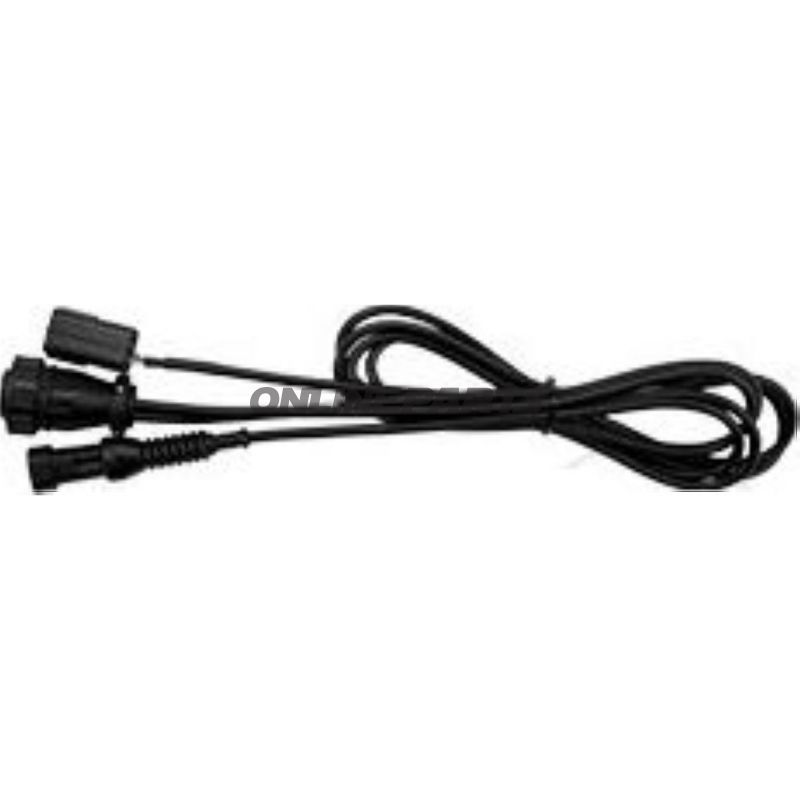

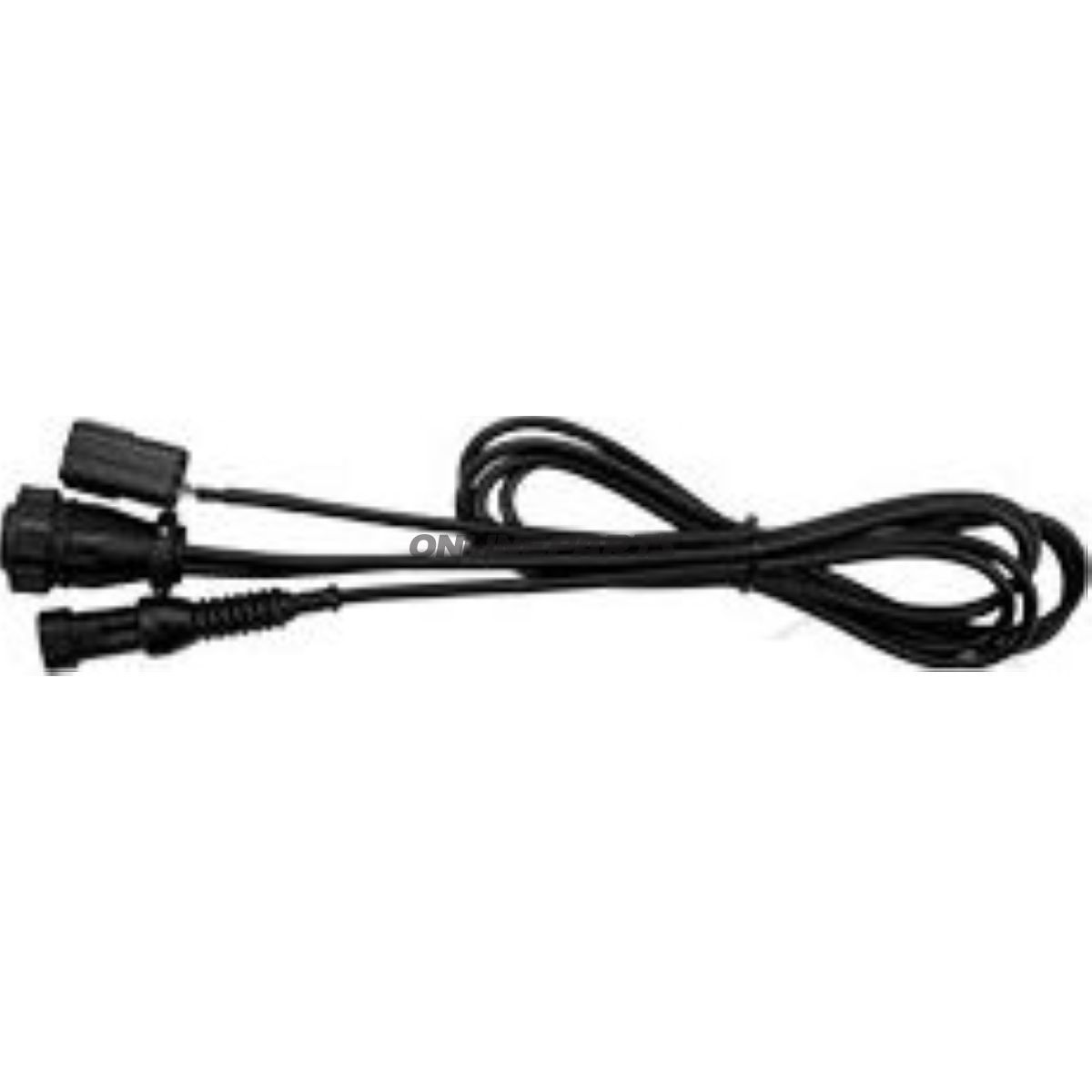

Adapterkabel til ECU-diagnose på SWM motorcykler (Texa AP51)
Produkt: Texa adapterkabel AP51 til diagnostik og omprogrammering af SWM køretøjer (Euro 4). Producent: Texa. MPN: 668.02.56.
Dette adapterkabel er designet til forbindelse mellem Texa-diagnoseudstyr og specifikke SWM motorcykelmodeller med Euro 4 ECU. Kablet leverer datasignal og -forsyning via to separate stik, hvilket muliggør både læsning af fejlkoder, parameteraflæsning og omprogrammering, når køretøjets stikkonfiguration understøtter funktionen.
- Stikkonfiguration: Kablet består af et 6-polet signalstik og et 2-polet strømstik. Begge stik skal være korrekt tilsluttet til de respektive stikkontakter på køretøjet for fuld diagnose- og omprogrammeringsfunktionalitet.
- Placering af stikkontakter: Stikkene er ikke altid monteret samlet; de ses ofte tæt ved batteriet eller mellem forlygten og cockpittet. Sørg for at lokalisere begge kontakter før tilslutning.
- Kompatibilitet: Beregnet til SWM motorcykler med Euro 4 ECU, hvor producentens specifikationer og diagnose-softwaren understøtter AP51-forbindelsen.
Installation og brug: Til korrekt diagnose kræves at begge stik er forbundet. Hvis den aktuelle model ikke har et 2-polet strømstik på køretøjet, kræves et ekstra kabel (3151 / AP55, JM nr. 6680352) for at levere strøm til diagnoseenheden. I den situation tilsluttes AP55 til 2-polet stikket på AP51, og AP55-terminalerne forbindes til køretøjets batteri i henhold til de instruktioner, der fremgår af diagnose-softwaren. Følg altid forbindelsesvejledningen i Texa-softwaren for korrekt pin- og polaritetsopkobling.
Begrænsninger: AP51-kablet understøtter ikke ABS-diagnostik. Til ABS-fejlretning skal der anvendes kabel 3151 / AP07 (JM nr. 6680166) sammen med testsonde 7.
Materialer og opbygning: Adapteren er udført med robuste stik og skærmede ledere til at sikre stabile dataforbindelser i værkstedsmiljøer. Stikmaterialer og kabelføring er designet til at modstå almindelig slitage ved til- og frakobling og for at minimere risiko for signalforstyrrelser. Kablets konstruktion tager hensyn til placeringen tæt ved motor og batteri, hvor temperatur- og vibrationsforhold kan være krævende.
Teknisk information og identifikation: Producenten er Texa, og varenummer/MPN er 668.02.56. Der er ikke angivet GTIN i tilgængelige data.
Anbefalinger til mekanikeren:
- Kontroller køretøjets stiktype og -placering før arbejde for at undgå uventet afbrydelse af strømforsyning.
- Brug altid den nyeste version af Texa-diagnose-softwaren og følg softwarens forbindelsesinstruktioner nøje ved omprogrammering.
- Til ABS-fejlretning anvendes det korrekte ABS-kabel (AP07) og testsonde, da AP51 ikke understøtter disse funktioner.
Kontakt teknisk dokumentation fra Texa for komplet liste over understøttede SWM modeller og eventuelle opdaterede tilslutningsanvisninger. MPN (668.02.56) kan bruges til at matche kablet i reservedelslister og ordresystemer.
