Adapterkabelsæt til Honda motorcykel immobilizer-diagnostik (Texa)
Produkt: Adapterkabelsæt til Honda immobilizer (HISS) - Texa model 668.02.61
Dette sæt fra Texa indeholder tre specifikke adaptere (B1, B2 og B3) — MPN 668.02.61 — beregnet til diagnostik og nøgleprogrammering af Hondas startspærresystem (HISS), når køretøjets pulsgenerator/CKP-sensorstik ikke passer direkte til standardstik B på kabel 3151 / AP06.

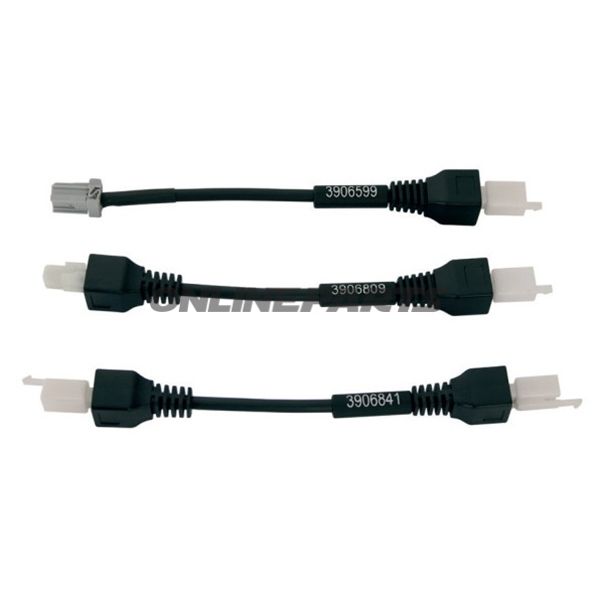

- Indhold: Adapter B1 (artikelnummer 3906809), adapter B2 (3906599) og adapter B3 (3906841).
- Kompatibilitet: Adapterne er designet til at blive tilsluttet stik B på Texa-kabel 3151 / AP06 (JM nr. 6680114). De er nødvendige i de tilfælde hvor CKP/pulsgeneratorens stikfysik afviger fra den type, som kabel 3151/AP06 normalt accepterer.
- Anvendelsesnote: Tilslut altid adapterne på siden af styreenheden (ECU) og ikke direkte på pulsgenerator/CKP-sensorens stik. Dette sikrer korrekt signalrouting og pålidelige målinger under diagnostik og nøgleprogrammering.
Funktion
Adapterne fungerer som fysiske mellemstik, der matcher kontaktkonfigurationen mellem motorcyklens originale CKP/pulsgeneratorstik og Texa-diagnosekablet. Ved at bruge den korrekte adapter kan diagnostisk udstyr få adgang til de nødvendige signaler fra motorens tændings- og positionssensorer uden at beskadige stikkene eller forvrænge signalerne.
Materiale og udførelse
Texa fremstiller disse adaptere med fokus på elektrisk pålidelighed og mekanisk pasform. Kontakterne er udført i metaller optimeret for god ledningsevne og korrosionsbestandighed, og husene er lavet af hård plast der tåler værkstedsmiljøer. Konstruktionen er beregnet til gentagne til- og frakoblinger under fejlfinding og feltarbejde uden at kompromittere kontaktkvaliteten.
Tekniske fordele
- Giver korrekte pin-forbindelser mellem ECU og diagnostisk kabel uden behov for permanente modifikationer af køretøjets ledningsnet.
- Reducerer risiko for fejlfortolkning af signaler ved at sikre korrekt pinout og kontaktpres.
- Robust mekanisk montering, egnet til brug i værksteder og mobile diagnostikmiljøer.
Brugsanvisning og forholdsregler
- Identificer køretøjets CKP/pulsgeneratorstik og vælg den adapter (B1, B2 eller B3) som fysisk passer til stikket.
- Tilkobl altid adapteren til stik B på kabel 3151 / AP06 (JM nr. 6680114). Tilslut først diagnosestikket til ECU-siden.
- Undgå at tilslutte adapteren direkte på pulsgeneratorens sensorstik — dette kan give forkerte læsninger og målefejl.
- Kontroller forbindelser for synlige skader og korrosion inden brug.
Hvem vil bruge dette produkt
Produktet er målrettet mekanikere og teknikere, der udfører avanceret ECU-diagnostik og nøgleprogrammering på Honda-motorcykler, samt erfarne motorcykelejere med adgang til professionelt diagnostikudstyr. Tekniske brugere vil have fordel af den præcise pinmatch og robuste udførelse, når standardkabler ikke passer direkte.
Brand og identifikation
Dette adapterkabelsæt leveres af Texa og sælges under MPN 668.02.61. GTIN er ikke oplyst i produktdataene.
