Kabelkuffert Bike Starter Kit Texa

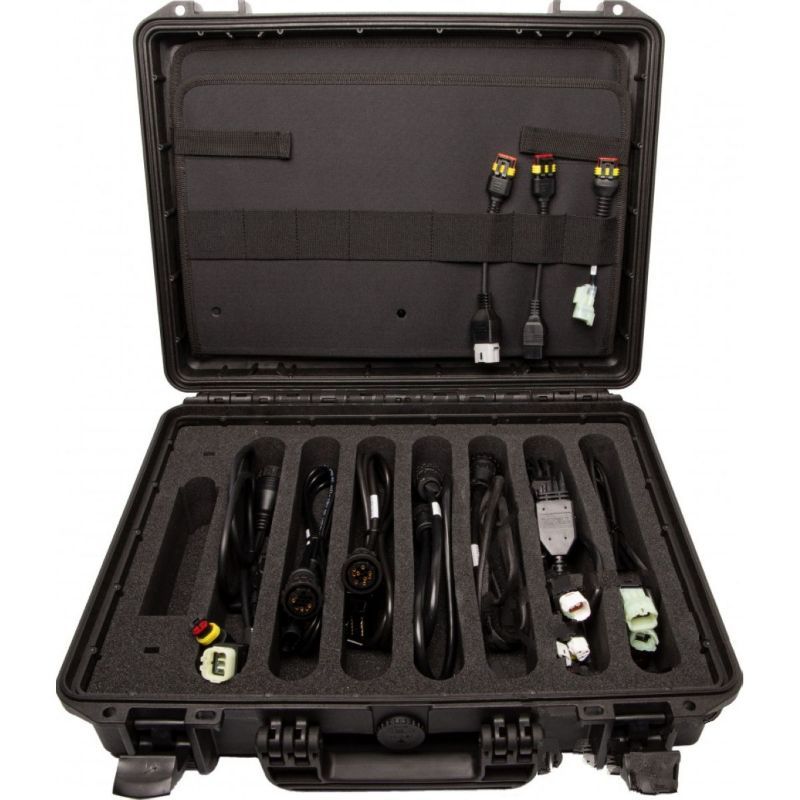

Kabelkuffert til motorcykeldiagnose — Bike Starter Kit fra Texa

Denne kabelkuffert fra Texa (MPN: 668.03.96) er et sæt med grundlæggende interface- og adapterkabler til elektronisk fejlsøgning på motorcykler. Sættet samler hovedkabel og en række producent- og familiespecifikke diagnosticeringskabler, så værksteder og teknisk kyndige ejere kan etablere forbindelse mellem køretøjets ECU og Texa-diagnoseudstyr.

Funktion

• Giver fysisk forbindelse mellem motorcyklens diagnostiske stik og Texa diagnoseværktøj for aflæsning af fejlkoder, live-data og styringstests.
• Indbefatter både et hovedkabel til Bike-platformen samt flere interfacekabler, som muliggør adgang til producenters proprietære stik og protokoller.
• Nogle interfacekabler kræver altid brug af hovedkablet 3151/AP01 for at fungere korrekt.

Indhold og kompatibilitet

• Hovedkabel Bike: 3151/AP01 (JM nr. 6680043) — basisforbindelse for alle Bike-interfacekabler.
• Adapterkabel for Triumph/Victory/OBD: 3151/AP05 (JM nr. 6680115).
• Interfacekabel Kawasaki (til og fra årgange, varianter): 3151/AP11 (til 2010) og 3151/AP31 (fra 2010) — bemærk platformsspecifik kompatibilitet.
• Interfacekabel Suzuki fra 2003: 3151/AP15 (JM nr. 6585079) — kræver hovedkabel 3151/AP01.
• Interfacekabel Honda fra 2004: 3151/AP20 (JM nr. 6585889) — kræver hovedkabel 3151/AP01.
• Interfacekabel Ducati fra 2010: 3151/AP23 (JM nr. 6588065).
• BMW Road & Off Road kabelkit (inkl. adapter til Husqvarna): 3151/AP37 (kompatibel fra BMW 1999 til 2016; JM nr. 6680613 / alternativ JM nr. 6580017 i nogle beskrivelser).
• Interfacekabel KTM/Husaberg: 3151/AP39 (JM nr. 6585897).
• Interfacekabel Yamaha Bike: 3151/AP59 (JM nr. 6680419).
• OBD Euro 5 cykelinterface: 3151/AP58 (JM nr. 6680399) — til nyere Euro 5 OBD-stik.

Materialer og tekniske egenskaber

• Kablerne er udført med afskærmede ledere for at reducere elektrisk støj og sikre stabil seriel kommunikation ved højere datarater.
• Stik og adapterhuse er lavet i robust plast og forstærkede kontaktpunkter, designet til gentagne til- og frakoblinger i værkstedsmiljø.
• Konnektorer og kontakter er tilpasset producenternes specifikationer for korrekt pasform og signalintegritet; ledningsisolering er dimensioneret til almindelige driftsforhold omkring motorcykelrammen (temperatur- og vibrationsbestandighed svarende til industristandard).

Praktisk brug

• Brug hovedkablet (3151/AP01) som udgangspunkt — flere af interfacekablerne er afhængige af dette for at etablere korrekt forbindelse.
• Tjek modelår og producentoplysninger på motorcyklen før valg af interfacekabel; nogle kabler dækker specifikke årgange eller modelserier.
• Ved arbejde med Euro 5- og nyere OBD-implementeringer anvendes de dedikerede OBD-kabler for at undgå fejlfortolkning af signallerne.

Brand og identifikation

Produktet er fra Texa, et etableret mærke inden for køretøjsdiagnoseværktøj. Producentens varenummer (MPN) 668.03.96 identificerer dette starterkit i Texas katalog. Bemærk: GTIN er ikke angivet i produktdataene.

Bemærkninger

• Nogle af kabelnumrene i kittet er kun kompatible i kombination med hovedkablet 3151/AP01 — dette er angivet ved de enkelte interfacekabel-krav.
• Det leverede sæt dækker et bredt udvalg af almindelige mærker og årgange, men ved specifikke eller ældre modeller bør kompatibilitet verificeres mod køretøjets tekniske dokumentation eller Texas aktuelle kabeloversigt.
