Spindel TRAPEZGEW M14 X 3

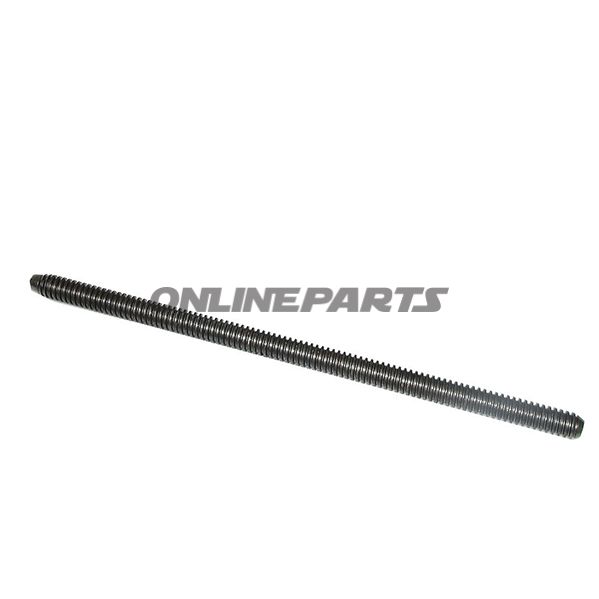

Trapezspindel TRAPEZGEW M14 x 3 – trapesformet skrue til lineær bevægelse

Produkt: Trapezspindel TRAPEZGEW M14 x 3 (Trapezgewindespindel K 67-03) fra SSW Schmack. GTIN: 4260041794900. Producentens artikelnummer (MPN): 617.01.48.

Denne trapezspindel er beregnet til mekaniske drev- og føringsapplikationer, hvor en robust og gentagelig lineær bevægelse er nødvendig. Spindlen anvendes typisk i maskinbygning, justerbare holdere, løftemekanismer og reparationsopgaver, hvor trapesgevindets geometri giver bedre kontaktflade og længere levetid end almindelige metrisk rundgevind.

• Gevindtype: Trapezgevind Tr 14 x 3 (M14 x 3-angivelsen i titlen refererer til trapezgevindets nominalmål).
• Længde: 330 mm total længde.
• Model: K 67-03, angivet i producentens beskrivelse.
• Producent: SSW Schmack – et kendt navn inden for præcisionsspindler og trapesgevindkomponenter.

Funktion og anvendelse
Trapezspindlen omdanner rotationsbevægelse til lineær bevægelse med god bæreflade og moderat friktion. Konstruktionen er velegnet til applikationer, hvor der kræves belastningskapacitet og slidstyrke frem for høj hastighed eller lav friktion (til sidstnævnte anvendes ofte kuglespindler). Den trapesformede profil giver større kontaktareal mellem møtrik og spindel, hvilket mindsker lokal belastning og giver stabil positionering under belastning.

Materialevalg og egenskaber
Spindlens materiale er valgt for mekanisk styrke og slidmodstand (SSW Schmack leverer typisk hærdede eller varmebehandlede stålspindler til disse anvendelser). Overfladebehandling kan variere afhængigt af leveringsversion (sortoxidering, brunisering eller nikkel/galvanisk belægning anvendes ofte for korrosionsbeskyttelse og reduceret slid). Trapezprofilen er fremstillet med præcision for at sikre passende spil i samspil med passende møtrik og monteringsbetingelser.

Kompatibilitet og installation
Sørg for at vælge en møtrik, der er konstrueret til TR 14 x 3 gevindprofil og som matcher spindlens nøjagtighedsklasse. Monteringshensyn inkluderer korrekt aksial understøtning, passende lejer for at håndtere radiær og aksiallast, samt eventuel smøring eller tætning afhængig af driftmiljø. For applikationer med gentagne bevægelser anbefales kontrol af tolerancer og tilbageføringsslør mellem spindel og møtrik.

Tekniske fordele

• Høj kontaktflade pr. gevindomgang, hvilket fordeler belastninger og mindsker punkttryk.
• Velegnet til tunge eller langsomt bevægende laster, hvor præcis positionering er nødvendig.
• Robust geometri, mindre tilbøjelig til at deformeres under aksial belastning sammenlignet med rundgevind.

Praktiske bemærkninger
Kontroller altid GTIN 4260041794900 og MPN 617.01.48 mod din bestillingsreference for at sikre korrekt variant. Ved udskiftning af eksisterende spindel skal du sammenligne total længde (330 mm), gevindstart og eventuelle ikke-gevindede endestykker eller flanger, da disse kan variere mellem forskellige leverandørversioner.

Hvis du har brug for yderligere tekniske data som tolerancer, hårdhedsbehandling, overfladefinish eller anbefalet møtriktype, kan disse ofte leveres af SSW Schmack eller den tekniske dokumentation til den specifikke MPN.
