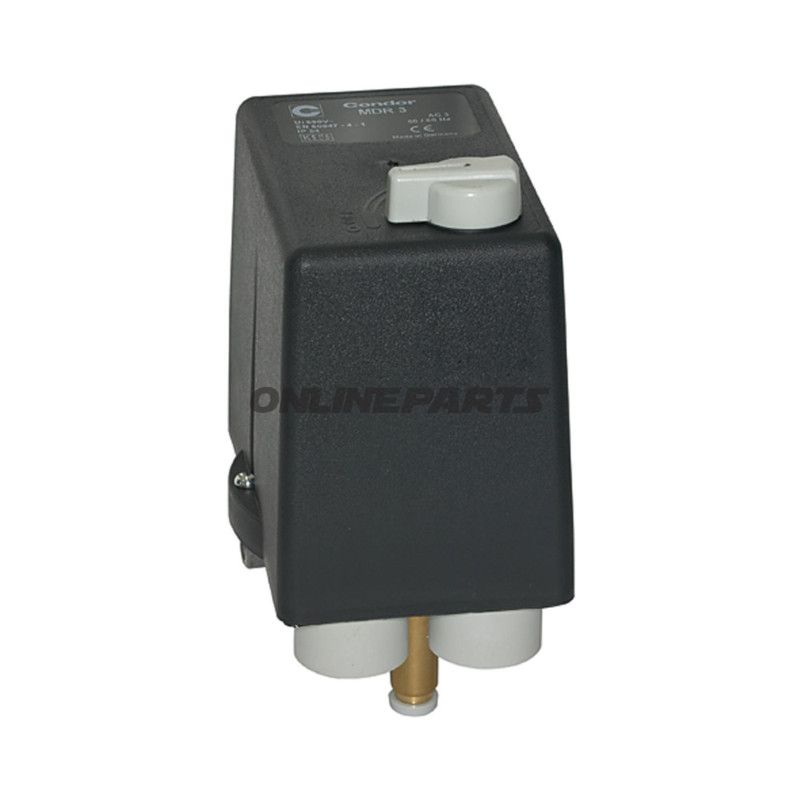

Trykafbryder til kompressorer — Condor/Blitz MDR 3/16 (6–16 bar)
Produktoversigt: Trykafbryderen MDR 3/16 fra Condor, leveret under mærket Blitz (MPN: 656.07.22), er en mekanisk trykafbryder til kompressorinstallationer med indstillingsområde 6–16 bar. Enheden leveres komplet med overstrømsrelæet SK R3/10 og er beregnet til styring af start/stop-funktioner på luftkompressorer og trykluftsystemer.
- Type og anvendelse: Mekanisk trykafbryder til kompressorer og trykluftanlæg. Bruges til at afbryde eller tilslutte kompressordriften ved forvalgte trykgrænser.
- Indstillingsområde: 6–16 bar — egnet til applikationer hvor skiftepunkt i dette interval er ønskeligt.
- Tilslutninger: Nederste procesforbindelse G 1/2". Flange: 3 × G 1/4\" (flangeangivelse i produktdata).
- Medfølgende komponent: Overstrømsrelæ SK R3/10, beregnet til beskyttelse mod motoroverbelastning i kompressorstyringen.
Materialer og konstruktionsnoter: Trykafbrydere af denne type har typisk hus i metal (oftest aluminium eller zinklegering) og interne kontakter samt fjeder- og membrankomponenter udført i materialer der tåler olieholdig trykluft og kompressorbetjening. Den mekaniske reguleringsmekanisme er designet til præcis justering inden for det angivne bar-interval. Overstrømsrelæet er en elektrisk komponent dimensioneret til kompressormotorer og beskytter mod overbelastning.
Funktion og betjening:
- Trykafbryderen måler systemtrykket via forbindelse G 1/2" og aktiverer en indbygget kontakt, når trykket krydser de indstillede tærskler.
- Indstillingen foretages mekanisk — typisk via justerskrue eller møtrik — for at fastsætte start- og stop-tryk indenfor 6–16 bar.
- Overstrømsrelæet SK R3/10 placeres i motorens strømkreds for at bryde strøm ved overbelastning og beskytte motor og drivsystem.
Kompatibilitet og anvendelsesområder: Enheden er velegnet til stationære og mobile kompressorer hvor det ønskes at regulere drift ved tryk mellem 6 og 16 bar. Typiske anvendelser omfatter værksteder, pneumatiske systemer og industrielle kompressoranlæg. Kontrollér maskinens strøm- og kontaktkrav for at sikre korrekt match med overstrømsrelæets mærke- og strømkapacitet.
Installations- og vedligeholdelsesbemærkninger:
- Monter altid på et tørt, vibrationsdæmpet sted og sørg for korrekt tætningsmateriale til G 1/2" procesforbindelsen.
- Efter montering bør funktion og afbrydelsespunkter verificeres ved test under kontrollerede forhold.
- Regelmæssig kontrol af kontakter og justeringsmekanisme anbefales for at sikre pålidelig skiftningsadfærd over tid.
Identifikation: Produktet markedsføres under mærket Blitz med fabrikationsnummer (MPN) 656.07.22. GTIN er ikke angivet i de tilgængelige data.
Hvis du har behov for mere detaljerede tekniske data (f.eks. elektriske kontaktværdier, nøjagtighedsklasse, materialeangivelser eller montagevejledning), oplys venligst hvilke specifikationer du ønsker, så kan yderligere dokumentation indhentes.
