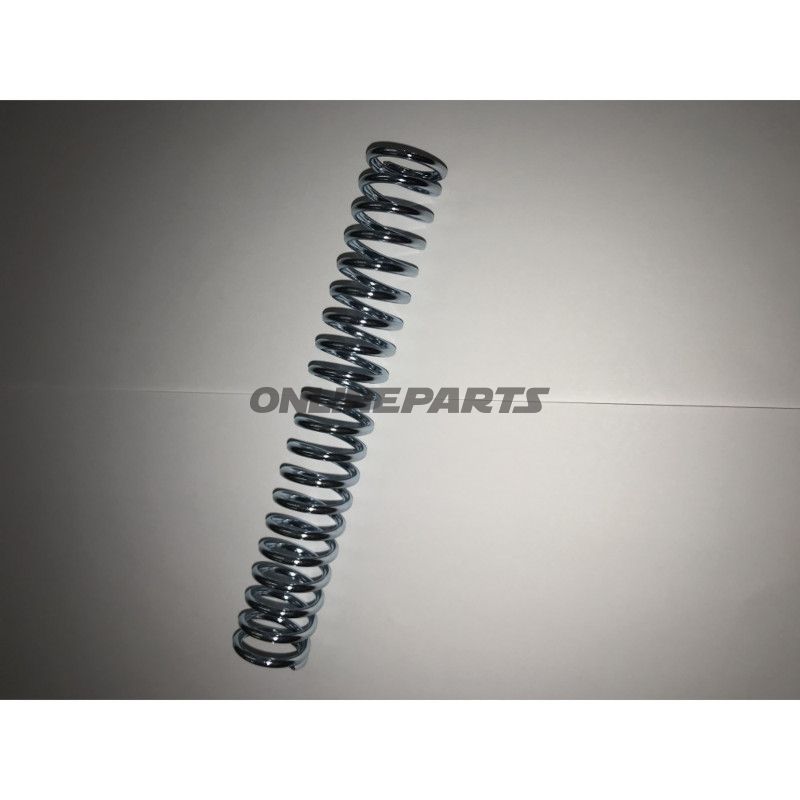

Trykfjeder RØDNING. 127X15.5X20

Trykfjeder til roll-back / kompressionsfjeder til valnød (127 x 15.5 x 20 mm)

Produkt: Trykfjeder fra Nussbaum, MPN 652.09.86. Denne kompressionsfjeder er designet til brug i roll-back mekanismer og som erstatningsdel i valnød-assemblies, herunder oprindelige delreferencer som 9DFD-263VESN.

Funktion og anvendelse

• Fjedertype: Kompressionsfjeder (trykfjeder) beregnet til at modstå aksial belastning og give en kontrolleret tilbageføringskraft i mekaniske systemer.
• Anvendelse: Typisk anvendt i roll-back beskyttelsesmekanismer og lignende låse-/tilbageføringsfunktioner, hvor fjederen skal sikre stabil og gentagende bevægelse.
• Kompatibilitet: Passer til komponenter der tidligere har anvendt valnød-originaldelen 9DFD-263VESN og referencer som 6740022 / 6740237. Kan erstatte eller fungere som reservedel i Nussbaum-systemer med tilsvarende dimensioner.

Materialer og korrosionsbeskyttelse

• Materiale: Galvaniseret stål. Galvaniseringen giver en zinkbelægning, som reducerer korrosion i normal brug og gør fjederen egnet til miljøer hvor der kan forekomme fugt eller let overfladeoxidering.
• Egenskaber: Stålkernen leverer den nødvendige elasticitet og styrke til gentagne kompressionscykler, mens galvaniseringen forbedrer levetiden sammenlignet med ubehandlede stålfjeder.

Dimensioner og mekaniske data

• Angivne dimensioner: nominal længde 127 mm i produktnavnet; målt længde ved opgaveangivelse: 129 mm. Vær opmærksom på, at samlede konstruktionstolerancer og monteringsrum kan påvirke fri længde i applikationen.
• Indvendig diameter / kant: cirka 15–15,5 mm.
• Udvendig diameter: cirka 20 mm.

Teknisk bemærkning til montører

• Kontroller pladsforhold i hhv. skrue- og akselmontage for at sikre korrekt pasform ved fuld tryk og udstrakt tilstand.
• Ved udskiftning af fjeder i roll-back mekanismer: verificer slaglængde og forspænding, da små variationer i fri længde eller diameter kan påvirke tilbageføringsmomentet.
• Galvaniserede overflader kan risikere flager ved kraftig bøjning; undgå unødvendig deformation ved installation.

Identifikation

• Brand: Nussbaum.
• MPN (producentens varenummer): 652.09.86.
• GTIN: Ikke angivet.

Yderligere oplysninger

• Referencer i dokumentation: Roll-back beskyttelse 260TSA07100-2 nævnes som anvendelsesområde i originalt materiale.
• Ved behov for eksakte belastningskurver eller fatigue-data: kontakt producent eller leverandør med MPN 652.09.86 for tekniske dataark.

Oplysningerne ovenfor er baseret på angivne mål og materialebeskrivelse. For kritiske applikationer hvor præcis kraft, antal cyklusser eller sikkerhed er afgørende, anbefales måling og verifikation i den konkrete monteringssituation eller forespørgsel efter producentens testdata.
