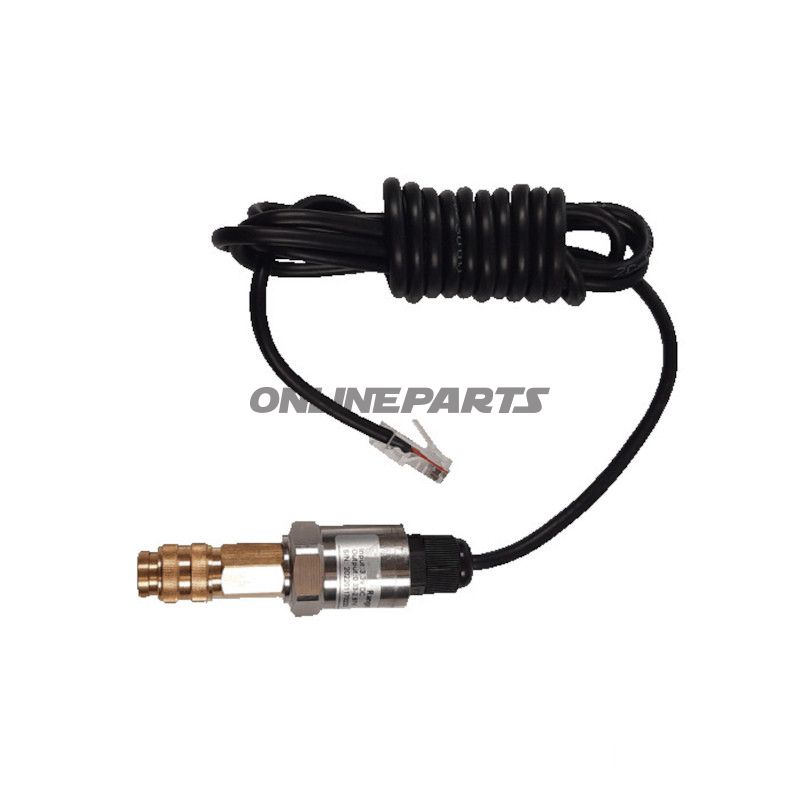

Tryksensor 300 bar RJ45-kabel med kobling

Tryksensor 0–300 bar med RJ45-kabel og kobling — trykmåling i højere trykområder

Denne tryksensor måler systemtryk op til 300 bar og leveres med et færdigt RJ45-kabelstik med kobling. Produktet er angivet under producentens varenummer MPN 614.09.34 og kan entydigt identificeres med GTIN 4026736533656. Sensorkonstruktionen i rustfrit stål og det kompakte miniaturedesign gør den velegnet til trange monteringsforhold, hvor præcis trykmåling kræves.

Funktion og anvendelse

• Funktion: Omformer hydraulisk eller pneumatisk tryk til et analogt spændingssignal (udgangssignal 0,33–2,97 VDC) med et indgangssignal på 3,3 VDC.
• Anvendelse: Måling af systemtryk i applikationer hvor op til 300 bar skal overvåges — typisk i testbænke, højtryks hydraulik, common-rail-relaterede testopsætninger eller industrielle systemer, hvor et kompakt, robust tryktransducerstik er ønsket.
• Tilslutning: RJ45-benet stikforbindelse med kobling for hurtig til- og frakobling uden åbne ledninger.

Materialer og konstruktion

• Sensorhus og væsentlige trykeksponerede dele i rustfrit stål — valgt for korrosionsbestandighed og mekanisk stabilitet under gentagne belastninger.
• Miniaturedesign reducerer behovet for plads ved montering og minimerer vibrationspåvirkninger fra omgivende installation.
• Kablet og RJ45-stikket er designet til industriel brug med en kobling, der sikrer mekanisk stabil forbindelse og hurtig af- og påmontering.

Tekniske data (væsentlige værdier)

• Trykområde: 0–300 bar
• Forsynings-/indgangssignal: 3,3 V DC
• Udgangssignal: 0,33–2,97 V DC (proportionelt med tryk)
• MPN: 614.09.34
• GTIN: 4026736533656

Kompatibilitet og tilbehør

Sensoren leveres med RJ45-kabelstik og kobling, hvilket gør den kompatibel med testudstyr og dataloggere, der accepterer RJ45-tilslutning til analoge sensorer. Som valgfrit tilbehør nævnes en 7" TFT-tablet (artikel 6140932) til visning og en UNI-kompressionsadapter til common-rail-diesel (artikel 6140931), som kan være relevante i test- og diagnostikmiljøer.

Praktiske overvejelser ved montage og drift

• Sørg for korrekt tætnings- og montagemetode i forhold til systemets trykforhold og væsketype — rustfrit stål er resistente over for mange medier, men pakninger og tilslutningsmetode skal vælges efter applikationen.
• Kontroller polaritet og 3,3 V forsyning ved tilslutning for at undgå skade på sensoren eller målefejl.
• Ved vibrationseksponering anbefales korrekt kabelføring og aflastning ved koblingen for at forlænge levetiden.

Bemærkninger

Denne beskrivelse bygger på de angivne tekniske værdier og leveringsoplysninger for MPN 614.09.34 (GTIN 4026736533656). Hvis integration i et specifikt målesystem eller tilslutning til eksisterende elektronik skal verificeres, anbefales kontrol af pinout for RJ45-tilslutningen og eventuel kalibreringskurve fra leverandøren.
