Ringfitting Vario TYP000 10 mm 0 sølv

Ringfitting Vario 10 mm, kuglehoved 18 mm — beslag til Speed-bremser i stålflettet line

Denne ringfitting fra JMP (MPN: 757.18.13, GTIN: 4043981245820) er designet til brug på Speed-bremser med stålflettede (stålflex) Vario-ledninger. Den kombinerer en kompakt form med præcisionsbearbejdning, så den passer til applikationer hvor præcis geometrisk tilpasning og holdbarhed er vigtig.

• Type og funktion: Ringfitting til montering i enden af stålflettet Vario-bremseledning. Fungerer som forbindelses- og monteringspunkt mellem bremseledningens endestykke og køretøjets beslag/armatur.
• Kuglehoved: Ø 18 mm kugleformet hoved, beregnet til kugleled eller tilsvarende modpart for frit drej og bevægelse uden at indskrænke bremseledningens funktion.

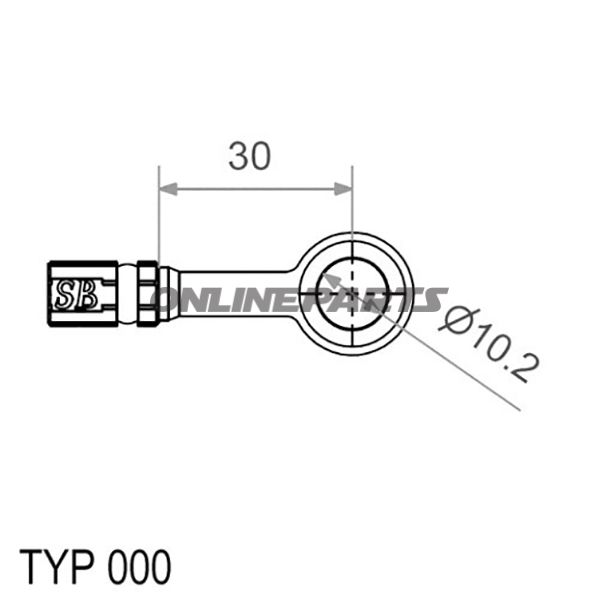

• Boredimension: Boring Ø 10,2 mm — passer til en 10 mm dimensioneret ledningsende og sikrer korrekt indsætningspasning og fastholdelse.
• Vinkel/hældning: 0° — direkte, lige udgang uden vinkelafbøjning, egnet hvor linjen skal løbe i ét plan uden ekstra geometri.
• Længde: 30 mm— den samlede længde fra bagende til kuglehovedets yderkant, relevant ved overvejelse af monteringsrum og frigang.
• Farve/overflade: Sølv finish, industrielt udseende med beskeden korrosionsbeskyttelse afhængig af materiale og overfladebehandling.

Materiale og egenskaber

Produktet er udført i metal egnet til bremseapplikationer; beskrivelsen angiver stålrelateret anvendelse (til stålflettet Vario-ledning). Materialevalget er afstemt til mekanisk fastgørelse og slidstyrke ved gentagne bevægelser og udsættelse for vibrationer. Overflade i sølv giver grundlæggende rustbeskyttelse, men komponenten bør behandles i overensstemmelse med værkstedets korrosionsrutiner ved monteringssteder udsat for vejr og salt.

Kompatibilitet og anvendelse

Passer primært til Vario-typer af stålflex-bremseledninger med 10 mm dimensionering. På grund af bore- og kuglemål er det velegnet til aftermarket- og reparationsarbejde hvor samme metriske dimensioner benyttes. Kontrollér altid mod køretøjets tekniske data eller eksisterende fittings for at sikre tolerancematch og korrekt samling.

Monteringsbemærkninger

• Sørg for korrekt forankring af stålflettet i endestykket og anvend passende presse-/krimpeværktøj efter producentens anvisninger.
• Efter montering: kontroller fri rotation i kugleleddet samt at bremseledningen ikke er klemt eller udsat for skarpe bøjninger.
• Efter påfyldning og udluftning af bremser: udfør tryk- og tæthedstest før kørselsprøve.

Identifikation

Produktoplysningerne angiver brandet JMP (MPN 757.18.13). GTIN 4043981245820 kan bruges til lageridentifikation og bestillingskontrol.

Hvis du har specifikke krav til korrosionsbeskyttelse, andre længder eller vinklede varianter, kan tilsvarende typer findes under JMPs sortiment; sammenlign bore- og kuglemål for at sikre korrekt udskiftning.
