Ringfitting Vario TYP002 10 mm 20 rød

Ringfitting Vario TYP002 10 mm, 20° vinkel – beslag til stålflettet bremseledning

Denne ringfitting fra JMP (MPN: 757.22.66, GTIN: 4043981246315) er beregnet til montering på stålflettede bremseledninger (Speed/Steelflex Vario-systemer) hvor der kræves en 10 mm gennemgående boring og en udgangsvinkel på 20°.

• Funktion: Fittingen fungerer som forbindelses- og monteringspunkt mellem en stålflettet bremseledning og et beslag eller et andet hydraulisk komponent. Kuglehovedet giver et sikkert siddende kontaktpunkt, og den indbyggede vinkel sikrer korrekt retning af slangen uden skarpe bøjninger.
• Dimensioner og geometri:
  • Kuglehoveddiameter: 18 mm
  • Borediameter: ca. 10,2 mm (angiver hul til gennemføring/bolt)
  • Vinkel/stigning: 20°
  • Længde: 30 mm
• Materiale og coating: Fittingen er udført i metal egnet til hydrauliske bremsekomponenter; overfalden er farvet rød, hvilket kan hjælpe ved identifikation ved montage. Materialevalget er typisk stål eller legering med korrosionsbestandig overfladebehandling; denne type komponent er designet til mekanisk holdbarhed og modstandsdygtighed over for vibrationspåvirkning.
• Kompatibilitet: Passer til Speed/Steelflex Vario-bremseledninger med matchende fittingspecifikationer. Boringsmålet på ~10,2 mm og kuglehovedets 18 mm dimension gør den velegnet som forbindelsespunkt i standard Vario-systemer hvor 10 mm gennemgående hul anvendes.
• Anvendelsesområder: Bruges ved montering/udskiftning af bremseledninger på motorcykler, særligt i situationer hvor en fast vinkel og kompakt længde er ønsket for at undgå gnidning og sikre korrekte hydrauliske tilslutninger.

Praktiske bemærkninger til montage: Sørg for at kontrolmåle bore- og slangeendens dimensioner før montering. Anvend korrekt moment ved tilspænding og kontroller for lækage efter trykprøve. Den røde overflade kan blive slidt ved kontakt med andre metaldele, så overvej beskyttelse eller korrekt placering for at undgå unødvendig slitage.

Identifikation: Produktet sælges under JMP og er mærket med producentnummer 757.22.66. GTIN 4043981246315 kan anvendes til entydig identifikation ved bestilling eller reservedelssøgning.

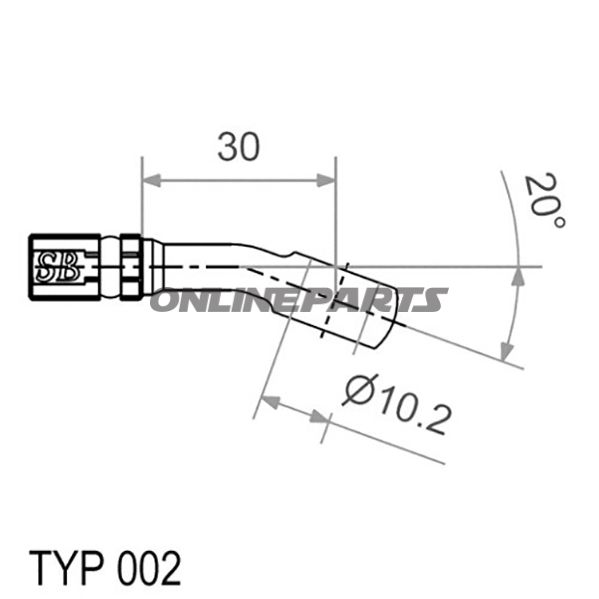

Beskrivelsen bygger på tekniske mål: kugle Ø 18 mm, boring 10,2 mm, vinkel 20° og længde 30 mm. Farve: rød.
